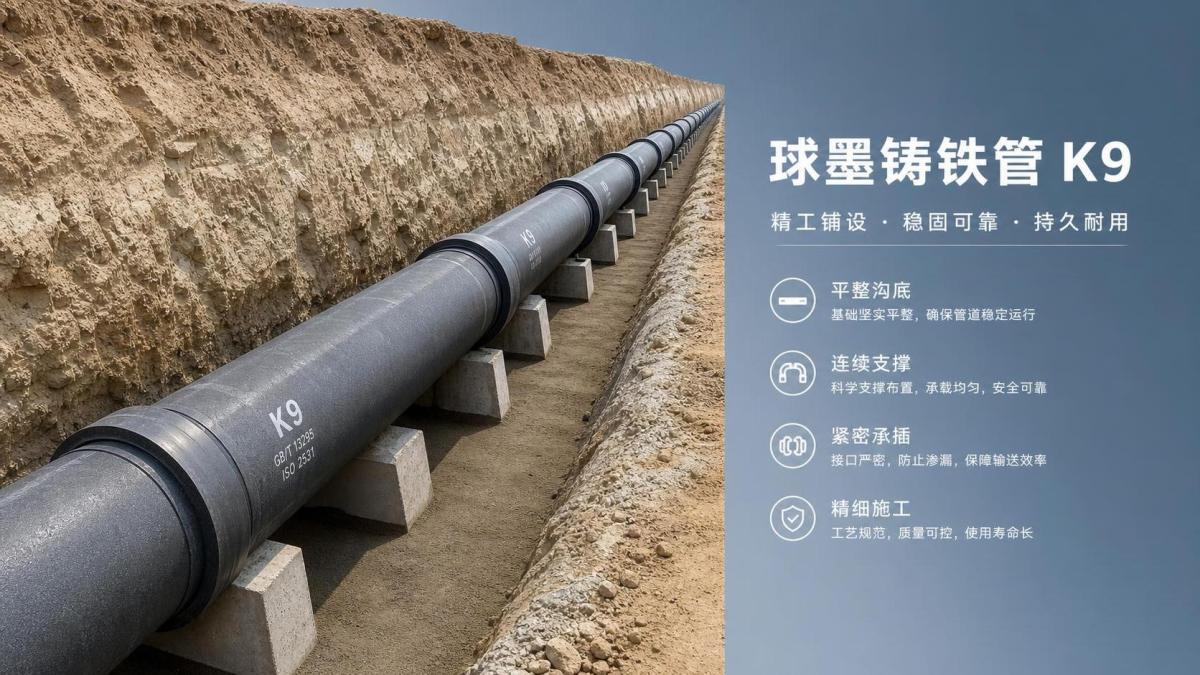

أنبوب حديد الزهر المرن K9 في خطوط الأنابيب المدفونة: مخاطر التركيب الرئيسية

عند تركيب أنابيب الحديد الزهر المطيل K9 في خطوط الأنابيب المدفونة، يمكن أن تؤدي الأخطاء الصغيرة حتى إلى حدوث تسرب أو فشل الوصلات أو مشكلات صيانة طويلة الأمد. وبالنسبة إلى المشغلين والمستخدمين الميدانيين، فإن فهم مخاطر التركيب الرئيسية أمر ضروري لضمان سلامة خطوط الأنابيب ومتانتها وأدائها. يسلط هذا المقال الضوء على أهم المشكلات التي يجب الانتباه إليها، ويقدم إرشادات عملية لتحقيق تركيب موثوق للأنابيب تحت الأرض.

بالنسبة إلى معظم الباحثين، لا يتمثل السؤال الحقيقي في ما إذا كان أنبوب الحديد الزهر المطيل K9 قويًا بما يكفي، بل في كيفية تجنب أخطاء التركيب التي تقلل من عمره التشغيلي تحت الأرض. وعادةً ما تنشأ المخاطر الرئيسية من ظروف الخنادق، وسوء تجهيز طبقة الإسناد، وأخطاء التعامل مع الوصلات، وعدم كفاية التحكم في المحاذاة، وضعف ممارسات الردم.

يرغب المشغلون الميدانيون أيضًا في الحصول على إرشادات عملية يمكنهم استخدامها فورًا. فهم بحاجة إلى معرفة ما يجب فحصه قبل إنزال مقاطع الأنابيب، وكيفية حماية الوصلات أثناء التجميع، ومتى تصبح ظروف التربة خطرة، وما علامات التحذير التي قد تشير إلى حدوث تسرب أو حركة مستقبلية بعد الدفن.

وهذا يعني أن المقالة الأكثر فائدة هي التي تركز على مخاطر الموقع، والإجراءات الوقائية، وفحوصات التشغيل اليومية. وتكتسب الأوصاف العامة لخصائص أنابيب الحديد الزهر المطيل أهمية أقل هنا من التحكم العملي في التركيب، لأن أداء خطوط الأنابيب المدفونة يعتمد بدرجة كبيرة على ما يحدث داخل الخندق.

لماذا تكتسب جودة التركيب أهمية أكبر مما يتوقعه معظم المشغلين

تُستخدم أنابيب الحديد الزهر المطيل K9 على نطاق واسع في شبكات المياه والمرافق المدفونة، لأنها تجمع بين القوة ومقاومة الضغط والمتانة. ومع ذلك، يمكن أن تضيع هذه المزايا بسرعة عندما تكون ممارسات التركيب غير متسقة، ولا سيما في التربة المتغيرة أو الخنادق الرطبة أو جداول المشاريع المتسارعة.

في الخدمة تحت الأرض، لا يعمل الأنبوب بمفرده. إذ يعتمد استقراره على المدى الطويل على التفاعل بين جسم الأنبوب، والوصلات، وطبقة الإسناد، ودعم الجوانب السفلية، والردم المحيط، وأحمال الخندق. ويمكن لأنبوب ذي جودة صحيحة في المواد أن يتعرض للفشل مبكرًا إذا لم تتم السيطرة جيدًا على بيئة التركيب.

وبالنسبة إلى المشغلين، فإن هذا هو الحكم الأساسي: تبدأ معظم مشكلات خطوط الأنابيب المدفونة بخطأ ميداني يمكن منعه، وليس بعيب أساسي في الأنبوب. ولهذا السبب، فإن الانضباط في التركيب لا يقل أهمية عن مواصفات المنتج عند العمل باستخدام أنابيب الحديد الزهر المطيل K9.

الخطر 1: يؤدي سوء تجهيز الخندق إلى إنشاء نقاط إجهاد خفية

تتمثل إحدى أكثر مخاطر التركيب شيوعًا في وضع الأنبوب داخل خندق لم تتم تهيئته بشكل صحيح. فقد يؤدي القاع غير المستوي أو الجيوب الرخوة أو الحجارة أو مخلفات البناء إلى إنشاء أحمال مركزة على جدار الأنبوب، مما يسبب الهبوط أو تلف الطلاء.

ينبغي للمشغلين التحقق من أن قاع الخندق يتبع الخط والمنسوب المصممين قبل إنزال أي مقطع. وإذا كان الخندق يحتوي على نتوءات صلبة أو مناطق رخوة غير مستقرة، فيجب تصحيح هذه المناطق أولًا. وغالبًا ما يؤدي تجاوز هذه الخطوة إلى مشكلات في المحاذاة لا تظهر إلا بعد الردم.

ويمثل وجود المياه في الخندق علامة تحذير رئيسية أخرى. إذ تقلل القيعان المشبعة بالمياه من استقرار الإسناد وتجعل التحكم في طبقة الإسناد أمرًا صعبًا. وإذا كانت المياه الجوفية أو مياه الأمطار موجودة، فينبغي معالجة نزح المياه قبل مواصلة مد الأنبوب، وإلا فقد يتحرك الخط المركب أو يهبط بشكل غير متساوٍ.

الخطر 2: يقلل قصور طبقة الإسناد ودعم الجوانب السفلية من استقرار الأنبوب

حتى عندما يتم حفر الخندق بشكل صحيح، يمكن أن يؤدي ضعف طبقة الإسناد إلى الإضرار بالأداء تحت الأرض. وينبغي أن توفر طبقة الإسناد دعمًا مستمرًا على طول جسم الأنبوب، وليس عند نقاط تماس قليلة فقط. إذ تؤدي الفجوات الموجودة أسفل الأنبوب إلى تركيزات إجهاد أثناء التشغيل.

ويكتسب دعم الجوانب السفلية أهمية خاصة لأنه يساعد على نقل الأحمال الخارجية إلى التربة المحيطة. وإذا لم يقم المشغلون بدمك المواد بشكل صحيح حول الجانبين السفليين للأنبوب، فقد يصبح الخط عرضة للانحراف أو الحركة أو عدم استقرار الوصلات تحت تأثير حركة المرور وأحمال التربة.

وتتمثل الممارسة الجيدة في استخدام مواد إسناد مناسبة، ووضعها بشكل متساوٍ، والتأكد من أن الأنبوب مستقر بإحكام دون اهتزاز. وقد يبدو هذا أمرًا أساسيًا، لكنه يمثل أحد أوضح الفروق بين خطوط الأنابيب المدفونة التي تظل مستقرة لعقود وتلك التي تحتاج إلى إصلاحات متكررة.

الخطر 3: تؤدي أخطاء تجميع الوصلات إلى التسرب والاقتلاع

في كثير من حالات فشل خطوط الأنابيب المدفونة، تكون الوصلة هي منطقة المشكلة الأولى. وتعتمد أنظمة أنابيب الحديد الزهر المطيل على التجميع الدقيق للوصلات، ونظافة أسطح التلامس، والوضع الصحيح للحشية. ويمكن للأوساخ أو الرمل أو التلف داخل التجويف أن يمنع الإحكام الصحيح ويسبب التسرب لاحقًا.

ينبغي للمشغلين فحص كل حشية قبل الاستخدام والتأكد من استقرارها في موضعها الصحيح وفقًا لتصميم الوصلة. ويجب تطبيق مادة التشحيم حسب التوصيات، لأن التشحيم غير المتساوي أو غير الكافي قد يؤدي إلى التواء الحشية أو زيادة مقاومة الإدخال أثناء التجميع.

وتُعدّ المحاذاة غير الصحيحة أثناء ربط الوصلة خطأً شائعًا آخر. فإذا دخل الطرف الذكري في التجويف بزاوية خاطئة، فقد تنقلب الحشية أو لا تصل الوصلة إلى عمق الإدخال المطلوب. وينشأ عن ذلك عيب خفي قد يجتاز الفحص البصري لكنه يفشل تحت الضغط أو بسبب حركة التربة.

وعندما تتصل الأنظمة المدفونة بالملحقات أو الصمامات أو الوصلات، فإن التحكم الدقيق في نقاط الربط لا يقل أهمية. ففي بعض تخطيطات خطوط الأنابيب، قد يتم تضمين مكوّن مثل الصمام الكروي في الخط، وقد تؤدي المحاذاة الضعيفة حول هذه النقاط إلى زيادة الإجهاد الموضعي.

الخطر 4: يؤدي التعامل غير السليم إلى تلف الطلاء أو أسطح الوصلات أو نهايات الأنبوب

تبدأ مخاطر التركيب حتى قبل دخول الأنبوب إلى الخندق. فقد يؤدي التفريغ العنيف أو السحب أو الصدمات الناتجة عن معدات الرفع أو التكديس دون حماية إلى تلف الطلاء الخارجي أو منطقة التجويف أو الطرف الذكري. وقد تتحول هذه المناطق المتضررة لاحقًا إلى نقاط تآكل أو عوائق أمام ربط الوصلات.

ينبغي للمشغلين استخدام أحزمة رفع وطرق مناولة مناسبة تتجنب الصدمات بين المعادن. وتستحق نهايات الأنابيب اهتمامًا خاصًا، لأن حتى التشوه البسيط أو تلف السطح قد يتداخل مع التجميع الصحيح للوصلة. وينبغي فحص الطرف المتضرر بعناية قبل مواصلة التركيب.

تركز الفرق الميدانية أحيانًا فقط على التشققات المرئية أو الانبعاجات الكبيرة، إلا أن العيوب الأصغر مهمة أيضًا. فقد لا تبدو خدوش الطلاء والأوساخ العالقة على أسطح الإحكام خطيرة في البداية، لكنها قد تقصر عمر الخدمة تحت الأرض، حيث يصعب الفحص والإصلاح.

الخطر 5: يسبب ضعف التحكم في الخط والمنسوب مشكلات في الأداء على المدى الطويل

تحتاج خطوط الأنابيب المدفونة إلى محاذاة متسقة، وليس فقط إلى توصيل أنبوب بآخر بنجاح. فإذا انحرف الخط أو المنسوب أثناء التركيب، فقد يتعرض النظام النهائي لتوزيع غير متساوٍ للأحمال، ومشكلات في التصريف، وإجهاد إضافي عند الوصلات أو الوصلات الخاصة.

ويصبح هذا الخطر أكثر خطورة في مسارات الأنابيب الطويلة أو في الأماكن التي يتغير فيها اتجاه الخندق. وينبغي للمشغلين التحقق من المحاذاة بانتظام بدلًا من الانتظار حتى تركيب عدة مقاطع. فمن الأسهل تصحيح الانحرافات الصغيرة مبكرًا مقارنةً بتصحيحها بعد الردم الجزئي للخندق.

في التطبيقات المرتبطة بالجاذبية، يمكن أن تؤثر أخطاء المنسوب مباشرةً في أداء التدفق. وحتى في أنظمة الضغط، قد تقلل المحاذاة الضعيفة من الموثوقية الإنشائية في المواضع التي يتفاعل فيها الأنبوب مع الانحناءات أو الفروع أو المقاطع المقيدة أو المنشآت القريبة. ولذلك فإن دقة الوضع تمثل مسألة أداء عملية، وليست مجرد متطلب مسح.

الخطر 6: يقوض الردم غير الصحيح عملية التركيب بأكملها

يقلل كثير من المشغلين من أهمية مدى اعتماد الأداء النهائي على الردم. فإذا وُضعت الحجارة الكبيرة أو المواد المتجمدة أو التربة غير المناسبة بالقرب من الأنبوب، فقد تؤدي الصدمات والأحمال النقطية إلى إتلاف الطلاء أو تقليل جودة الإسناد حول جسم الأنبوب.

ينبغي وضع الردم على طبقات محكومة ودمكه بالتساوي على جانبي الأنبوب. ويمكن أن يؤدي الدمك غير المتساوي إلى دفع الخط خارج موضعه أو ترك مناطق غير مدعومة. ولا ينبغي استخدام معدات الدمك الثقيلة بالقرب من الأنبوب قبل تحقيق غطاء كافٍ.

ويُعدّ الردم المتعجل مصدرًا متكررًا لأعمال الصيانة المستقبلية. فقد يجتاز خط الأنابيب المدفون الفحص الأولي، ثم يتعرض لاحقًا للهبوط أو إجهاد الوصلات أو هبوط سطح الأرض، لأن غلاف التربة المحيط لم يُنشأ بشكل صحيح أثناء التركيب.

ما الذي ينبغي للمشغلين فحصه قبل اعتماد مقطع مركب

قبل الانتقال إلى المقطع التالي، ينبغي للمشغلين التأكد من حالة الخندق، واستمرارية طبقة الإسناد، وحالة الحشية، وعمق الإدخال، والمحاذاة، وجودة الردم الأولي. وتُعدّ هذه الفحوصات بسيطة، لكنها أكثر فعالية بكثير من محاولة اكتشاف العيوب وإصلاحها بعد الدفن.

ومن العادات الميدانية المفيدة التعامل مع كل مقطع أنبوب مركب باعتباره نقطة فحص. فإذا بدا أن هناك قوة مفرطة أثناء التجميع، أو إذا اهتز الأنبوب بعد وضعه، أو إذا لم تبدُ الوصلة متجانسة، فينبغي إيقاف العمل حتى تحديد السبب. ولا ينبغي للسرعة أن تحل محل التحقق.

ومن المفيد أيضًا تنسيق جودة المواد مع جودة التركيب. إذ يمكن للشركة المصنعة الموثوقة دعم نتائج ميدانية أفضل من خلال توريد أنابيب ووصلات ومكونات إحكام متسقة. وتُعد Shanxi Datong Foundry Co.,Ltd.، الواقعة في مجمع تشواندي الصناعي، مقاطعة زيزhou، مصنعًا متكاملًا متخصصًا في تصنيع أنابيب الحديد الزهر المطيل والوصلات وحلقات الإحكام المطاطية من خلال عمليات الصهر والسبك المتكاملة.

وعندما تتضمن تخطيطات النظام مكونات تحكم إضافية مثل الصمام الكروي، ينبغي للمشغلين فحص مناطق الانتقال والربط بنفس مستوى العناية المطبق على وصلات الأنابيب المستقيمة، لأن هذه المواقع غالبًا ما تواجه متطلبات تشغيلية وإنشائية إضافية.

الخلاصة: يمكن عادةً منع أكبر مخاطر خطوط الأنابيب المدفونة

تتمثل مخاطر التركيب الرئيسية لأنابيب الحديد الزهر المطيل K9 في خطوط الأنابيب المدفونة عادةً في أمور واضحة: سوء تجهيز الخندق، وضعف دعم طبقة الإسناد، وأخطاء ربط الوصلات، والتعامل العنيف، وانحراف المحاذاة، والردم غير الصحيح. ولا تُعدّ أي من هذه المشكلات نادرة، كما يمكن أن تقلل جميعها من عمر الخدمة بشكل كبير.

وبالنسبة إلى المشغلين والمستخدمين الميدانيين، فإن الخلاصة الأوضح هي أن موثوقية خطوط الأنابيب تحت الأرض تُبنى خطوةً بعد خطوة داخل الخندق. فالفحوصات الدقيقة أثناء التجهيز والمد والتركيب والردم تفعل أكثر لمنع التسرب ومشكلات الصيانة من أي إجراء تصحيحي متأخر بعد الدفن.

إذا تم تركيب أنبوب الحديد الزهر المطيل K9 مع تطبيق تحكم ميداني منضبط، فإنه يستطيع تقديم المتانة والأداء المتوقعين وفق التصميم. أما إذا تم اختصار خطوات التركيب، فقد يواجه حتى نظام الأنابيب عالي الجودة فشلًا يمكن تجنبه. وفي الأعمال المدفونة، يمثل التنفيذ العامل الذي يحمي القيمة طويلة الأجل.
