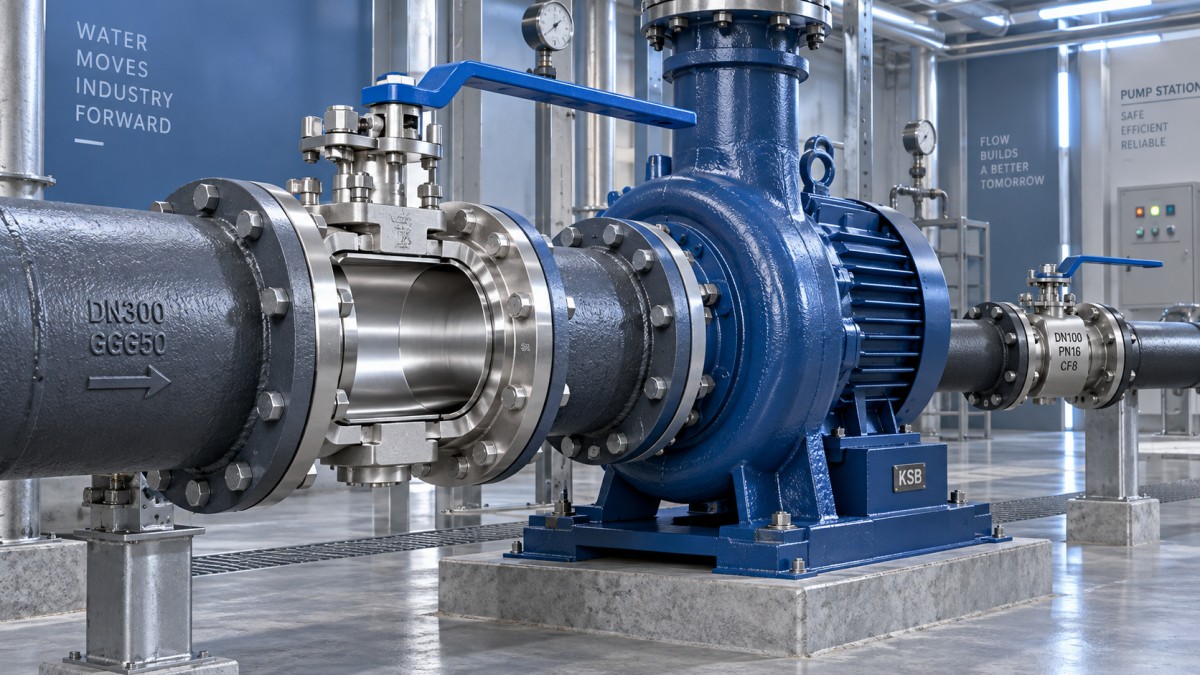

كيف يؤثر تصميم ممر الصمام الكروي في انخفاض الضغط واستهلاك طاقة المضخة

قد يبدو الصمام الكروي جهاز عزل بسيطًا، لكن هندسة ممره الداخلي يمكن أن تغيّر بشكل ملموس السلوك الهيدروليكي لخط أنابيب يتم ضخه. ويكون الفرق أكثر وضوحًا عندما يكون الصمام أصغر من المقاس المطلوب، أو مركبًا في تطبيق ذي تدفق عالٍ، أو مستخدمًا في نظام تكون فيه تكاليف تشغيل المضخة مهمة على مدار ساعات طويلة من التشغيل.

بالنسبة للمشغلين، القاعدة العملية واضحة: عادةً ما يسبب الصمام الكروي كامل الممر فقدان ضغط أقل من تصميم ذي ممر مخفض بنفس المقاس الاسمي للأنبوب. ويمكن أن تقلل هذه المقاومة المنخفضة من الرفع الذي يتعين على المضخة التغلب عليه. إلا أن ذلك لا يبرر تلقائيًا تحديد صمامات كاملة الممر في جميع المواضع. إذ يؤثر معدل التدفق والسرعة وقطر الأنبوب ووظيفة الصمام والرفع المتاح للمضخة ومتطلبات الصيانة جميعها في تحديد ما إذا كانت مساحة الممر الإضافية تحقق فائدة تشغيلية ملموسة.

لماذا يؤثر قطر الممر في هبوط الضغط

يحدث هبوط الضغط كلما مر السائل عبر تقييد، أو غيّر اتجاهه، أو تسارع، أو واجه مقاومة من الأسطح الداخلية. وفي الصمام الكروي، يتمثل أهم تقييد في العلاقة بين ممر الصمام والقطر الداخلي للأنبوب المتصل به.

يتميز الصمام كامل الممر بممر قريب من مساحة التدفق الداخلية للأنبوب. وعند فتحه بالكامل، يكون مسار السائل مباشرًا نسبيًا، وبالتالي يحدث انكماش وتمدد أقل لمجرى التدفق. أما الصمام ذو الممر المخفض فيحتوي على فتحة أصغر من الأنبوب المجاور. ويتسارع السائل عند دخوله إلى الممر الأضيق، ثم يتباطأ عند خروجه. ويضيف كلا الانتقالين اضطرابًا وفقدًا للطاقة.

لا يتحدد فقدان الضغط بحجم الممر وحده. فهو يرتفع بشكل حاد مع ارتفاع سرعة التدفق، ولهذا قد يكون لتقليل الفتحة بشكل محدود تأثير أكبر من المتوقع في التطبيقات ذات التدفق العالي. وقد يصبح الصمام ذو الممر المخفض، الذي يعمل بشكل مقبول في خط فرعي متقطع، مصدرًا مستمرًا لفقدان الرفع في خط رئيسي يعمل بالضخ المستمر.

في أنظمة أنابيب الحديد الدكتايل، يستحق هذا الفرق الاهتمام لأن الأنبوب نفسه غالبًا ما يُختار لنقل المياه أو السوائل بصورة متينة وطويلة الأمد. وإذا تم تحديد مقاس الخط بعناية لكن رُكّب صمام مقيِّد عند نقطة تحكم رئيسية، فسيُفقد جزء من الأداء الهيدروليكي المتوقع عند الصمام.

تخدم تصميمات الممر الكامل والممر المخفض وظائف مختلفة

تُعد الصمامات الكروية كاملة الممر عمومًا الخيار الهيدروليكي الأفضل حيث تكون سعة التدفق وطاقة المضخة مهمتين. وهي مناسبة عادةً لعزل الخطوط الرئيسية، وخطوط تصريف المضخات، وخطوط النقل، وخطوط التجاوز التي يجب أن تحمل تدفقًا كبيرًا، والمواضع التي قد يظل فيها الصمام مفتوحًا لفترات طويلة.

يمكن أن تظل تصميمات الممر المخفض مناسبة عندما تكون الأبعاد المدمجة أو التكلفة الأولية المنخفضة أو انخفاض الطلب على التدفق أولوية. وقد تلائم وصلات الخدمة الصغيرة والخطوط المساعدة وخطوط المواد الكيميائية أو المرافق ذات التدفق المنخفض، والتركيبات التي تتوفر فيها للمضخة قيمة رفع كافية ولا يمثل فيها الصمام عنق زجاجة مؤثرًا.

قد تكون هذه المصطلحات مضللة إذا عوملت باعتبارها مطلقة. وينبغي التحقق من الصمام «كامل الممر» مقابل القطر الداخلي الفعلي للأنبوب، لا سيما عندما يؤثر سُمك الجدار أو البطانة أو نوع وصلة النهاية أو فئة الأنبوب في مساحة التدفق المتاحة. فالمقاس الاسمي وحده لا يثبت أن الصمام المفتوح يوفر ممرًا سلسًا بكامل المساحة.

طاقة المضخة: الصمام جزء واحد من منحنى النظام

تستهلك المضخات الطاقة لإنتاج التدفق والرفع. ويضيف كل مصدر للاحتكاك أو المقاومة الموضعية إلى متطلبات رفع النظام. وإذا كان للصمام الكروي ممر أصغر، فقد تحتاج المضخة إلى العمل عند رفع أعلى لتحقيق نفس التدفق المستهدف. واعتمادًا على منحنى المضخة وطريقة التحكم، قد يؤدي ذلك إلى زيادة الطلب على القدرة، أو تقليل التدفق الموصل، أو نقل المضخة بعيدًا عن نطاق تشغيلها المفضل.

ينبغي تقييم تأثير الطاقة على مستوى النظام. فقد يكون لصمام واحد ذي ممر مخفض في خط أنابيب طويل وكبير القطر تأثير محدود، لأن احتكاك الأنبوب وتغير الارتفاع والمرشحات والعدادات والأكواع والتركيبات الأخرى تهيمن على إجمالي الرفع. أما وجود عدة صمامات مقيّدة على التوالي، أو صمام واحد قريب من تصريف المضخة، فقد يكون أكثر تأثيرًا.

يجعل الضخ متغير السرعة هذا التقييم أكثر أهمية. فعندما يحاول نظام التحكم الحفاظ على التدفق أو الضغط، يمكن أن تؤدي المقاومة الإضافية إلى تشغيل المضخة بسرعة أعلى. وقد تزيد هذه الاستجابة استهلاك الكهرباء وتغير ظروف الضوضاء والاهتزاز والتآكل. وفي الأنظمة ذات السرعة الثابتة، قد تؤدي المقاومة نفسها بدلًا من ذلك إلى خفض التدفق، مما قد يؤثر في التعبئة أو التنظيف اللاحق أو تغذية العملية أو استقرار الضغط في المراحل التالية.

ينبغي للمشغلين تجنب افتراض أن الممر الأكبر يحقق دائمًا توفيرًا متناسبًا في الطاقة. والسؤال المفيد هو: ما مقدار الرفع التفاضلي الكلي المنسوب إلى هذا الصمام ضمن نطاق التدفق المتوقع؟ يوفر الحساب الهيدروليكي باستخدام معامل التدفق المنشور للصمام أو معامل الفقد إجابة أكثر قابلية للدفاع عنها من الاختيار حسب المقاس الاسمي أو المظهر البصري للممر.

تحقق من الصمام عند تدفق التشغيل، وليس عند تدفق التصميم فقط

غالبًا ما يبدأ اختيار الصمام بأقصى تدفق تصميمي، لكن أنظمة الضخ نادرًا ما تبقى عند حالة واحدة. فقد يكون الصمام مقبولًا تمامًا عند التدفق اليومي العادي، ولا يصبح مقيّدًا إلا أثناء النقل في أوقات الذروة أو تشغيل التجاوز في حالات الطوارئ أو التنظيف اللاحق. وعلى العكس، قد يؤدي تحديد صمام كبير كامل الممر لخط يعمل عادةً بتدفق منخفض إلى فائدة ضئيلة قابلة للقياس.

لإجراء مقارنة مفيدة، ينبغي للمشغلين والمصممين تحديد ما يلي:

• السائل الفعلي، بما في ذلك درجة الحرارة ومحتوى المواد الصلبة واللزوجة وأي ميل لترسيب المواد.
• معدلات التدفق العادية والدنيا والقصوى بدلًا من قيمة تدفق اسمية واحدة.
• القطر الداخلي للأنبوب وحالة البطانة في موقع الصمام.
• منحنى المضخة ونقطة التشغيل وهامش الضغط المتاح.
• ما إذا كان الصمام مخصصًا للعزل فقط أم يجب أن يدعم التنظيف أو التصريف أو التجاوز أو التشغيل المؤقت بتدفق عالٍ.
• معامل التدفق وتصنيف الضغط وأبعاد الممر التي تحددها الشركة المصنعة لطراز الصمام المحدد.

يمكن لخدمة المياه أن تتحمل مقارنة بسيطة نسبيًا. أما السوائل التي تحتوي على مواد صلبة عالقة أو مواد ليفية أو قشور أو جسيمات كاشطة فتتطلب نظرة أوسع. فقد تزيد الفتحة الضيقة السرعة والتآكل الموضعي. كما أن الترسبات قرب انتقال الممر يمكن أن تقلل المساحة الفعالة بمرور الوقت. وفي مثل هذه الحالات، قد يدعم التكوين كامل الممر كلاً من الأداء الهيدروليكي ومرور الرواسب بسهولة أكبر، مع بقاء ضرورة ملاءمة مادة المقعد وبنية الصمام للخدمة.

لا تخلط بين هبوط الضغط المنخفض والاختيار الكامل للصمام

لا يحل الممر منخفض الفقد جميع مخاطر التشغيل. فعادةً ما تكون الصمامات الكروية مخصصة للعزل في وضع الفتح أو الإغلاق، ما لم يكن تصميم الصمام المحدد مصنفًا ومختارًا للخنق. ويمكن أن يؤدي استخدام صمام كروي قياسي للعزل وهو مفتوح جزئيًا لتنظيم التدفق إلى سرعة موضعية عالية عند المقعد، وتحكم غير مستقر، وتآكل، وضوضاء، وتلف مبكر. وتنطبق ميزة الممر المفتوح أساسًا عندما يكون الصمام مفتوحًا بالكامل.

كما أن التشغيل بالمشغل مهم. فالصمام المحدد بالمقاس الهيدروليكي الصحيح، ولكنه لا يستطيع الوصول بصورة موثوقة إلى وضع الفتح الكامل، قد يفرض مقاومة أكبر من المتوقع. وينبغي للمشغلين التحقق من محددات المشوار وعزم المشغل ومؤشر الموضع وتأثير الضغط التفاضلي على التشغيل. وتكون الفحوصات الوظيفية الدورية مفيدة بشكل خاص لصمامات العزل أو التجاوز للطوارئ التي نادرًا ما تُستخدم.

قد تقلل تفاصيل التركيب أيضًا من فائدة الصمام كامل الممر. إذ يمكن للمخفضات المفاجئة مباشرة قبل الصمام أو بعده، أو مواد الحشية البارزة، أو الفلنجات غير المحاذاة جيدًا، أو المصفاة شديدة الاتساخ، أن تخلق فواقد تتجاوز مساهمة الصمام نفسه. وينبغي تقييم الصمام باعتباره جزءًا من التجميعة المحلية بدلًا من اعتباره عنصرًا منفصلًا في الكتالوج.

أين يهم ذلك في تركيبات أنابيب الحديد الدكتايل

غالبًا ما تشمل شبكات أنابيب الحديد الدكتايل خطوطًا رئيسية مدفونة ومحطات ضخ وغرف صمامات ووصلات فرعية وهياكل وصول. وعند نقاط العزل المهمة، ينبغي أن يدعم الممر المختار وظيفة خط الأنابيب المقصودة طوال عمر التركيب، بما في ذلك ظروف التدفق العالي العرضية. كما تحتاج غرفة الصمامات إلى وصول عملي للتشغيل والفحص؛ وقد تكون مكونات مثل غطاء غرفة تفتيش من الحديد الدكتايل8 جزءًا من ترتيب الوصول هذا، لكن اختيار الغطاء لا يغني عن مراعاة موقع الصمام وخلوص التشغيل والتصريف بشكل سليم.

بالنسبة لخط رئيسي من الحديد الدكتايل يعمل بالضخ، غالبًا ما يكون من الأسهل تبرير العزل كامل الممر عندما يقع الصمام بالقرب من تصريف المضخة، أو على مسار نقل حرج، أو على خط ذي ضغط متاح محدود. ويمكن أن تظل صمامات الممر المخفض مناسبة في الفروع الأصغر عندما تظهر الحسابات أن الفقد الإضافي لا يعيق الخدمة المطلوبة.

يعتمد القرار السليم على فقدان الضغط المحسوب ضمن نطاق التشغيل المتوقع، ثم التحقق منه مقابل منحنى المضخة والغرض التشغيلي للصمام. وقد يكون تصميم الممر تفصيلًا صغيرًا نسبيًا في ورقة البيانات، لكنه في خط أنابيب يعمل بالضخ يمكن أن يؤثر في موثوقية التدفق واستخدام الطاقة ما دام الصمام قيد الخدمة.
