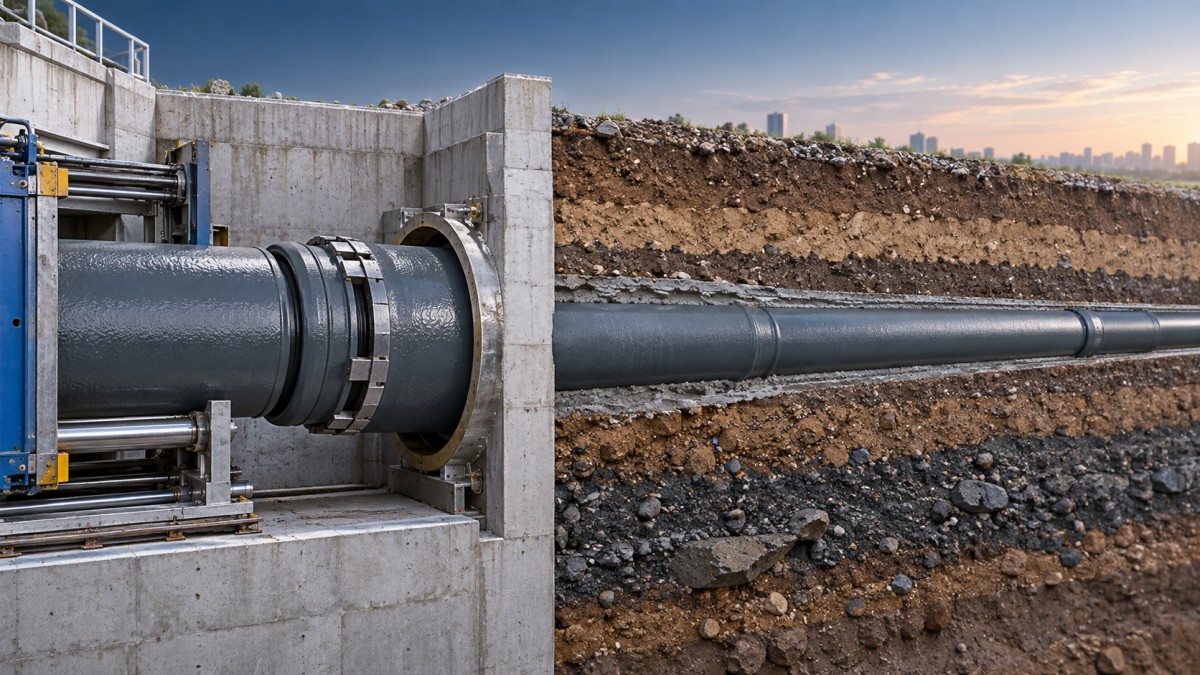

تحديد أنابيب الحديد المطاوع EN 545 لتجديد خطوط المياه الرئيسية دون حفر

يمكن لتجديد خطوط المياه الرئيسية بدون حفر حماية الطرق، وتقليل اضطراب سطح الأرض، وتقصير مدة تأثر حركة المرور أو العمليات القريبة. لكنه يركز المخاطر تحت الأرض: فبمجرد بدء التركيب، يجب أن يتحمل الأنبوب السحب والدفع والضغط الأرضي الموضعي وتغيرات المحاذاة وضغط التشغيل للخط الرئيسي المُجدد. ولهذا السبب، ينبغي أن يبدأ تحديد أنابيب الحديد الدكتايل EN 545 بطريقة التركيب وظروف التربة التي تم التحقق منها، وليس بالقطر الاسمي وحده.

يتمثل القرار الأساسي في تحديد نظام أنابيب متكامل يتضمن أنبوب ضغط مطابقًا للمواصفة EN 545، وترتيب وصلات مناسبًا للحركة الشدية والزاوية المتوقعة، وحماية من التآكل ملائمة لبيئة التربة، وأبعادًا متوافقة مع طريقة التنفيذ بدون حفر. وتُعد متانة جسم الأنبوب مهمة، لكن أداء التجديد يعتمد في كثير من الأحيان بالقدر نفسه على تقييد الوصلات وأحمال التركيب وهندسة حفر الوصول وتفاصيل الربط بالوصلات القائمة.

ابدأ بطريقة التجديد، لأنها تغير متطلبات الأنابيب

يشمل مصطلح «بدون حفر» عدة طرق ذات متطلبات ميكانيكية مختلفة جدًا. فتفتيت الأنابيب، وإدخال أنبوب داخل أنبوب قائم، والحفر الاتجاهي الأفقي، والحفر الموجّه، والتركيبات القصيرة بالدفع لا تُحمّل المنتج بالطريقة نفسها. وقد تكون المواصفة المناسبة للاستبدال بالحفر المفتوح غير مكتملة لعملية السحب إلى الداخل أو التركيب المقيّد.

• إدخال أنبوب داخل أنبوب قائم: يُدخل الأنبوب الجديد عبر أنبوب قائم مضيف. ويصبح القطر الخارجي وتكوين الجلبة وشكل الوصلة ومساحة حفرة الإدخال والاحتكاك أثناء الإدخال من الاعتبارات الرئيسية. كما ينبغي مراجعة القطر الداخلي المنخفض بعد التجديد هيدروليكيًا.
• تفتيت الأنابيب: قد يتعرض أنبوب الاستبدال لقوى سحب عالية ومقاومة غير منتظمة من الأنبوب القائم المتفتت والتربة المحيطة. ويتطلب التصميم مسار حمل واضحًا ونظام وصلات لا ينفصل تحت شد التركيب.
• الحفر الاتجاهي أو التركيب الموجّه: ينبغي مراجعة الانحناء واستقرار الثقب وأحمال السحب وإدارة سوائل الحفر وزاوية الدخول معًا. ولا يغني الانحراف المسموح به عند كل وصلة عن التحكم في نصف قطر الثقب الكلي.
• الدفع من الحفر: تتطلب أحمال الضغط والمحاذاة ونقل قوة الدفع وحماية النهايات اهتمامًا هندسيًا خاصًا. ولا ينبغي افتراض أن الوصلات القياسية بالدفع مناسبة لنقل قوة الدفع ما لم يُصمم الترتيب الكامل لهذا الغرض.

قبل إصدار مواصفة الشراء، اطلب من مقاول التركيب تحديد الطريقة المقترحة وأقصى قوة تركيب والانحناء المتوقع وأبعاد الحفر وأي عوائق متوقعة. فهذه مدخلات تصميم، وليست تفاصيل موقع تُحل بعد التسليم.

حدد ظروف التشغيل قبل اختيار فئة الضغط وتصميم الجدار

صُممت أنابيب الحديد الدكتايل EN 545 لتطبيقات المياه، ولكن ينبغي أن تحدد مواصفة المشروع ظروف التشغيل الفعلية: ضغط التشغيل العادي، وضغط الارتفاع المفاجئ المتوقع، وضغط الاختبار، والارتفاع الساكن، وأي ظروف تفريغ أو عابرة قد تحدث أثناء التعبئة أو التفريغ أو تشغيل المضخة. وينبغي تنسيق اختيار فئة الضغط مع هذه القيم ومع القطر، بدلًا من التعامل معه كبند قياسي.

قد يكون تكوين أنبوب K9 مناسبًا عندما يدعمه التصميم الهيدروليكي والإنشائي. وتشمل بيانات الأنبوب المورّد لـأنبوب الحديد الدكتايل K9 نطاق أحجام DN80–DN2600، وضغط تشغيل 1.0–1.6 MPa، وقوة شد لا تقل عن 420 MPa، واستطالة لا تقل عن 10%. وهذه القيم نقاط بداية مفيدة، لكنها لا تلغي الحاجة إلى تأكيد ظروف الارتفاع المفاجئ في المشروع وأحمال التركيب بدون حفر وقيود التوصيل.

لا تكتب متطلب ضغط من دون توضيح ما إذا كان يشير إلى الخدمة المستمرة أو الاختبار الهيدروستاتيكي أو الظروف العابرة. فقد تؤدي صياغة الضغط الغامضة إلى أنبوب يبدو مناسبًا في التشغيل العادي، لكنه لم يُقيّم للجزء الأكثر تطلبًا من دورة حياته.

اختيار الوصلات هو عادةً النقطة التي تنجح أو تفشل عندها مواصفات التنفيذ بدون حفر

في خطوط الأنابيب المدفونة التقليدية، يمكن لوصلات الدفع المرنة استيعاب انحراف زاوي محدود وحركة أرضية مع الحفاظ على الإحكام. وتظل هذه المرونة ذات قيمة في أعمال التجديد، لا سيما عندما تكون حفر الوصول محدودة أو تكون تعديلات المحاذاة الطفيفة غير قابلة للتجنب. إلا أن الوصلة المرنة ليست تلقائيًا وصلة مقيّدة.

عندما تنطوي طريقة التركيب على سحب طولي، أو عندما لا يمكن مقاومة الدفع بكتل الدفع التقليدية، أو عندما قد تؤدي حركة الأرض المستقبلية إلى قوى محورية، ينبغي أن تحدد المواصفة استراتيجية تقييد مناسبة. وقد يشمل ذلك وصلات ذاتية التقييد، أو أطوالًا مقيّدة مصممة، أو تثبيتًا هندسيًا عند الأكواع وقطع T والصمامات ونقاط التوصيل. ويعتمد النهج المطلوب على حالة التحميل وتخطيط الشبكة.

أسئلة يجب حسمها في جدول الوصلات

• هل سيجري سحب سلسلة الأنابيب أو دفعها أو كلاهما أثناء التركيب؟
• ما أقصى قوة شد متوقعة، بما في ذلك الاحتكاك وهامش الطوارئ؟
• هل يلزم انحراف الوصلات لاتباع المحاذاة المصممة، وما الانحراف المسموح لكل وصلة؟
• هل توضع الأكواع أو تغييرات الاتجاه ضمن مساحة حفرة مقيدة؟
• كيف ستتم السيطرة على الدفع عند الصمامات وفروع صنابير الحريق والنهايات المغلقة والتحولات؟
• هل حلقة الإحكام مناسبة للمياه المنقولة ولظروف التركيب المحددة؟

حدد نوع الوصلة في كل مقطع خط أنابيب ذي صلة بدلًا من إدراج عدة بدائل من دون تخصيص استخدامها. فالوصـلات بالدفع والفلنجات والوصلات ذاتية التقييد تؤدي وظائف مختلفة. وغالبًا ما تكون الأنابيب ذات الفلنجات مفيدة في الحجرات ووصلات المنشآت أو المقاطع القصيرة التي يمكن الوصول إليها، بينما قد يكون الترتيب المقيّد ضروريًا حيث يجب نقل الأحمال المحورية عبر سلسلة الأنابيب.

تحقق من الهندسة عند الحفر، وليس على طول المسار فقط

تُكتشف قيود كثيرة للتجديد بدون حفر عند حفرتي الإطلاق والاستقبال. فقد يكون طول الأنبوب الفعال للنقل والتركيب بالحفر المفتوح صعب المناولة عندما يكون طول الحفرة أو خلوص الرافعة أو زاوية الإدخال محدودًا. وينبغي تقييم الأطوال القياسية البالغة 6 m، بما في ذلك الأطوال المقطوعة إلى 5.7 m عند الحاجة، مقارنةً بمساحة العمل الفعلية وبيان الطريقة.

راجع القطر الخارجي عبر كامل شكل الوصلة، وليس قطر التجويف الاسمي فقط. ففي إدخال أنبوب داخل أنبوب قائم، قد يقل الخلوص داخل الأنبوب المضيف بسبب الترسبات أو التشوه أو الوصلات القديمة أو عدم المحاذاة أو الإصلاحات الموضعية. وقد يُظهر مسح الحالة أن أنبوبًا ناقلًا مناسبًا نظريًا لن يمر عبر مقطع معين من دون تنظيف أو حفر موضعي أو طريقة تجديد بديلة.

بالنسبة للمسارات المنحنية، ميّز بين انحناء المسار التدريجي وتغيرات الاتجاه المفاجئة. ويمكن معالجة الانحناء التدريجي عبر انحراف الوصلات المسموح به ضمن حدود الشركة المصنعة. أما التغيرات المفاجئة فتتطلب عمومًا تركيبات أو ترتيبات مصممة خصيصًا. وقد تؤدي محاولة إجبار خط الأنابيب على المرور عبر نصف قطر أضيق مما يسمح به نظام الوصلات إلى إتلاف الطلاءات أو إجهاد الوصلات بشكل مفرط أو حدوث مشكلات إحكام يصعب اكتشافها.

حدد الحماية استجابةً للبيئة الفعلية

قد تعرض أعمال التنفيذ بدون حفر طلاءات الأنابيب للتآكل بالاحتكاك أثناء الإدخال ولظروف تربة غير معروفة بعد التركيب. وينبغي أن تحدد المواصفة نظام الحماية الخارجي، وأي حماية إضافية تتطلبها دراسة التربة، وإجراء فحص أو إصلاح تلف الطلاء عند الحفر والوصلات.

تستحق البطانة الداخلية اهتمامًا مماثلًا. فتؤثر كيمياء المياه وظروف الرواسب والسرعة وواجب الخدمة المتوقع في اختيار البطانة والأداء الهيدروليكي طويل الأمد. تجنب العبارات العامة مثل «البطانة القياسية» عندما تكون للمشروع قيود معروفة على جودة المياه أو عندما سيتصل الخط الرئيسي المُجدد بنظام قائم له خصائص تشغيل مختلفة.

عندما يمر المسار عبر تربة عدوانية أو أرض ملوثة أو مناطق متأثرة بالتيار الشارد، ينبغي لفريق التصميم تأكيد نهج التحكم في التآكل قبل الطلب. ولا تُحل هذه الظروف بمجرد تحديد فئة جدار أعلى. فالقدرة الإنشائية والحماية من التآكل تعالجان مخاطر مختلفة.

اكتب مواصفة شراء يمكن التحقق منها عند التسليم

تتيح المواصفة القابلة للاستخدام لفريق المشروع التحقق مما يصل إلى الموقع. وينبغي أن توضح المعيار المطبق والقطر الاسمي وفئة الضغط أو متطلب الجدار وطول الأنبوب ونوع الوصلة والبطانة والطلاء الخارجي ومتطلبات الحشية والتركيبات ومكونات التقييد والوثائق المطلوبة. كما ينبغي أن تبين كيفية تعريف الأطوال المقطوعة والقطع الخاصة والتحولات إلى المواد القائمة.

نسّق توريد الأنابيب مع تسلسل التركيب

حتى نظام الأنابيب المصمم بصورة صحيحة قد يسبب تأخيرات عندما تُعامل التركيبات والحشيات والمكونات المقيّدة وقطع التحويل كمشتريات منفصلة في مرحلة متأخرة. أنشئ جدول المواد حول تسلسل التركيب: مكونات حفرة الإطلاق، وأطوال الأنابيب الوسيطة، وتغيرات المحاذاة، ووصلات نهاية الاستقبال، والصمامات، وبنود التشغيل. وتأكد من أن كل مكون يستخدم أبعادًا وواجهات وصلات متوافقة.

أثناء فحص الاستلام، تحقق من العلامات والأبعاد وحالة الطلاء ونظافة الوصلات وتخزين الحشيات وتوافر معدات التقييد المطلوبة. واحمِ أسطح الإحكام من الحصى والتلف. ففي عملية بدون حفر، قد يصبح عيب صغير في التجويف أو الحشية صعبًا ومكلفًا للوصول إليه بمجرد دخول الأنبوب إلى الثقب أو الخط الرئيسي المضيف.

لذلك فإن مواصفة أنابيب الحديد الدكتايل EN 545 الأكثر موثوقية هي التي تربط ضغط التشغيل وقوة التركيب وسلوك الوصلات وظروف التربة وتفاصيل التوصيل في حزمة واحدة منسقة. ويمنح هذا النهج فريق الإنشاء حدودًا واضحة للعمل ضمنها ويقلل احتمال اقتران أنبوب مناسب بطريقة تركيب بدون حفر غير مناسبة.
