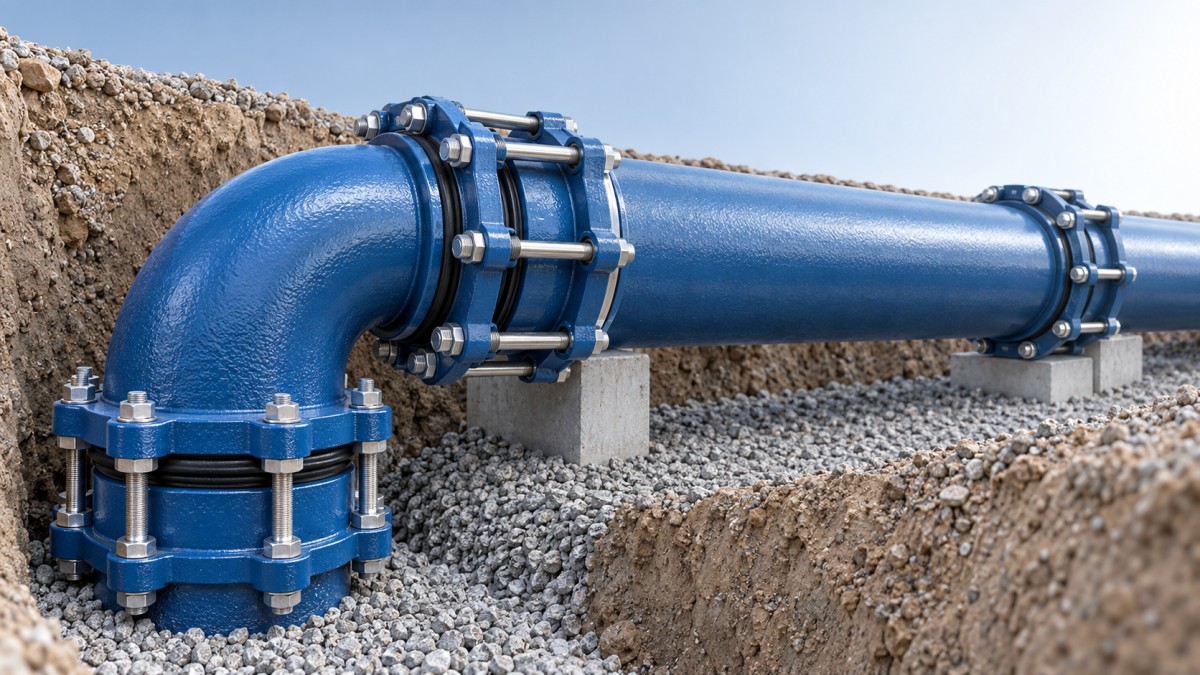

خيارات وصلات أنابيب EN 545 التي تساعد على تقليل مخاطر التركيب في الموقع

يجب أن يبدأ اختيار الوصلة لأنبوب حديد الدكتايل EN 545 بظروف مسار الخط، وليس بالوصلة التي يسهل طلبها فحسب. فالوصلة التي تؤدي أداءً جيدًا في خندق مستقيم ومستقر قد تسبب مشكلات في التركيب عندما يتغير اتجاه خط الأنابيب، أو يمر عبر تربة ضعيفة، أو يتصل بأصول قائمة، أو قد يتعرض للحركة بعد الردم.

بالنسبة لفرق الموقع، الهدف العملي بسيط: تركيب الخط دون إجبار أطراف الأنابيب على مواضعها، أو إتلاف الحشية، أو فقدان المحاذاة، أو إنشاء اتصال يصعب فحصه وإصلاحه لاحقًا. يمكن أن تكون الوصلات الدفعية والميكانيكية والمقيدة جميعها مناسبة، لكنها تعالج مخاطر موقع مختلفة. وغالبًا لا يظهر الاختيار الخاطئ إلا بعد اختبار الضغط أو بعد إغلاق الخندق.

ابدأ بالحركة وإمكانية الوصول والمحاذاة

قبل اختيار نوع الوصلة، قيّم الجزء من خط الأنابيب الذي ستُستخدم فيه. اسأل ما إذا كان الخط مستقيمًا ومدعومًا بفرشة ثابتة، وما إذا كان يغير اتجاهه، وما إذا كان الخندق ضيقًا، وما إذا كان يمكن التحكم في قوى الدفع باستخدام وسائل التقييد التقليدية. هذه الأسئلة أهم من التفضيل العام لنوع معين من الوصلات.

يتطلب تركيب أنابيب حديد الدكتايل EN 545 أيضًا مراعاة ما يحدث بعد تنفيذ الوصلة. فالهبوط، والحركة الحرارية، والاهتزاز الناتج عن حركة المرور أو المعدات القريبة، وتشغيل الصمامات، وتغيرات الضغط، كلها قد تضع الوصلة تحت إجهاد. ولا يلزم أن تكون الوصلة مرتخية بشكل ظاهر لكي تكون معرضة للخطر؛ إذ إن سحب الأنبوب قليلًا خارج عمق الإدخال المقصود قد يقلل من موثوقية الإحكام ويُنشئ نقطة ضعف يمكن تجنبها.

يتمثل نهج الاختيار الأكثر فائدة في مطابقة الوصلة مع خطر التركيب الرئيسي:

• اختر وصلة دفعية مرنة عند الحاجة إلى التجميع السريع والتعديل الزاوي المحدود في مسار مستقر عادةً.
• اختر وصلة ميكانيكية عندما تكون عملية الربط بالمسامير المضبوطة أو التكيّف أو الاتصال بمكونات غير قياسية أهم من سرعة التركيب.
• اختر وصلة مقيدة عندما لا يمكن التحكم بشكل موثوق في الحركة المحورية أو الدفع بواسطة التربة المحيطة أو كتل التثبيت أو تصميم خط الأنابيب.

الوصلات الدفعية: فعالة عندما تكون ظروف الخندق تحت السيطرة

تُستخدم الوصلات الدفعية على نطاق واسع لأنها تتيح التجميع السريع باستخدام حلقة إحكام مطاطية ولا تتطلب مسامير عند كل اتصال. عندما يكون الطرف الذكري نظيفًا، ومشحمًا بشكل صحيح، ومُدخلًا حتى العمق المحدد، يمكن لهذه الوصلة أن توفر اتصالًا موثوقًا مع السماح بدرجة صغيرة من الانحراف الزاوي. ويكون هذا الانحراف مفيدًا لاتباع مسار تدريجي دون إضافة انحناءات غير ضرورية.

ومع ذلك، قد تجعل السرعة الفنيين يقللون من أهمية التحضير. لا ينبغي التعامل مع الوصلة الدفعية على أنها اتصال سيصحح المحاذاة السيئة من تلقاء نفسه. فإذا دخل الأنبوب إلى التجويف بزاوية مفرطة، أو تُركت أحجار تحت جسم الأنبوب، أو التوت الحشية أو انزاحت، فقد تبدو الوصلة مجمعة بينما تظل معرضة للتسرب.

يكون هذا الخيار مناسبًا عمومًا للمسارات الطويلة ذات أبعاد الأنابيب المتسقة، وفرشة الخندق الجيدة، والمساحة الكافية لمعدات المناولة المضبوطة. وهو أقل ملاءمة عندما قد يتعرض الأنبوب لقوة سحب، أو عندما يكون الحفر غير مستقر، أو عندما يجعل طول القطع القصير من الصعب الحفاظ على المحاذاة أثناء التجميع.

ما الذي يمنع مشكلات الوصلات الدفعية

يجب أن يكون مجرى حلقة الإحكام والحشية نظيفين قبل التجميع. فقد يتداخل الرمل أو بقايا الطلاء أو الحشية المطوية مع الإحكام. وينبغي فحص الطرف الذكري للتأكد من عدم وجود تلف حول حافته الأمامية المشطوفة، لأن الحافة الخشنة قد تسحب الحشية من موضعها. استخدم مادة التشحيم المحددة بطبقة متساوية؛ إذ يمكن أن تجذب مادة التشحيم المفرطة أو غير المناسبة الأوساخ أو تؤثر في التحكم أثناء المناولة.

بعد الإدخال، تأكد من أن علامة الشاهد أو مرجع الإدخال في الموضع المقصود حول المحيط. وتُعد الفجوة غير المتساوية الظاهرة تحذيرًا من أن الأنبوب قد لا يكون مستقرًا بشكل متعامد. لا تستخدم وصلة الأنبوب لسحب خط سيئ المحاذاة إلى موضعه. صحح الفرشة والمحاذاة أولًا، ثم أعد تنفيذ الاتصال.

الوصلات الميكانيكية: مفيدة عندما تكون السيطرة وقابلية التكيّف مهمتين

تستخدم الوصلات الميكانيكية حشية مضغوطة بواسطة حلقة ضغط ومسامير. وتستغرق وقتًا أطول في التركيب من الوصلة الدفعية، لكنها تقدم مزايا عملية عندما تكون ظروف التركيب أقل تجانسًا. وغالبًا ما يُنظر فيها للوصلات، والصمامات، والإصلاحات، والتحولات، والمواقع التي يحتاج فيها الفنيون إلى اتصال يمكن شده بتسلسل مضبوط.

الخطر الرئيسي في الموقع هو الشد غير المتساوي للمسامير. فإذا تم سحب أحد جانبي حلقة الضغط إلى أسفل بسرعة أكبر بكثير من الجانب الآخر، فقد يصبح ضغط الحشية غير متساوٍ وقد لا يحكم الاتصال بشكل متسق. شد المسامير بنمط متقاطع متوازن، مع التقدم حول الوصلة بدلًا من شد مسمار واحد بالكامل في كل مرة. وهذا يحافظ على استواء حلقة الضغط بدرجة أكبر ويقلل احتمالية ضغط الحشية أو تشويهها.

تتطلب الوصلات الميكانيكية أيضًا مساحة عمل كافية. فقد يترك الحفر الضيق مجالًا غير كافٍ للفنيين لتركيب المسامير وشدها وفحصها بشكل صحيح. ويمكن أن يؤدي اختيار هذا النوع من الوصلات دون مراعاة خلوص الأدوات إلى تحويل اتصال سهل الإصلاح إلى مهمة تركيب بطيئة وغير مريحة.

تتعلق الوصلات المقيدة بالقوة المحورية، وليس فقط بالتربة الصعبة

يتم اختيار الوصلة المقيدة عندما يجب أن يقاوم خط الأنابيب القوى التي تحاول فصل مقاطع الأنابيب عن بعضها. وتتولد هذه القوى عادةً عند الانحناءات، والوصلات الثلاثية، والنهايات المغلقة، والصمامات، وتغيرات القطر، والمواقع المعرضة للدفع المرتبط بالضغط. يمكن أن تزيد التربة الضعيفة من القلق، لكن لا ينبغي اختيار التقييد لمجرد أن الموقع يبدو صعبًا. يجب أن يستند القرار إلى مسار القوة المتوقع وقدرة النظام المركب على مقاومتها.

أحد الأخطاء الشائعة هو تركيب وصلات دفعية عادية عند انحناء وافتراض أن الردم وحده سيمنع الحركة. فإذا تعرض الخط للضغط قبل أن تكتسب التربة المحيطة دعمًا كافيًا، أو إذا كانت الفرشة والدمك غير متسقين، فقد تتحرك الوصلة. يوفر النظام المقيد طريقة أكثر مباشرة لنقل الحمل المحوري عبر خط الأنابيب، لكنه لا يزال يتطلب تجميعًا صحيحًا ومكونات متوافقة.

لا يُعد التقييد الحل الأفضل تلقائيًا في كل مكان. فهو يضيف مواد وتعقيدًا في التركيب. وفي مسار مستقيم ومستقر مع تصميم مناسب للتحكم في الدفع، قد يكون غير ضروري. استخدمه حيث يعالج خطر حركة محددًا، وليس كبديل عن التحضير الصحيح للخندق.

لا تفصل بين الأنابيب والوصلات والحشيات عند الاختيار

يعتمد أداء الوصلة على الاتصال الكامل: هندسة تجويف الأنبوب، وتشطيب الطرف الذكري، ونوع الحشية، وواجهة الوصلة، وحالة الطلاء، وطريقة التركيب. إن طلب هذه العناصر بشكل مستقل دون تأكيد التوافق يخلق حالة عدم يقين يمكن تجنبها في الموقع. وهذا مهم بشكل خاص عندما يتضمن المشروع أنابيب حديد الدكتايل ووصلاتها وحلقات الإحكام المطاطية من مصادر متعددة.

يمكن للتصنيع المتكامل أن يبسط هذا التحقق، لأن الأنابيب والوصلات ومكونات الإحكام يمكن مراجعتها كاتصال عامل بدلًا من عناصر غير مترابطة. تنتج Shanxi Datong Foundry Co., Ltd. أنابيب حديد الدكتايل والوصلات وحلقات الإحكام المطاطية من خلال عمليات الصهر والسباكة المدمجة، مما يجعل الاختيار المنسق للمكونات نقطة نقاش عملية عند تحديد مواصفات النظام.

ينطبق الانضباط نفسه على تطبيقات حديد الدكتايل المتخصصة. بالنسبة لمسار توزيع التدفئة، ينبغي تقييم منتج مثلأنبوب التدفئة إلى جانب طريقة توصيله، وظروف درجة حرارة التشغيل، وحركة المسار، وترتيب الوصلات. لا تحدد مادة الأنبوب وحدها ما إذا كانت الوصلة المركبة ستظل موثوقة.

فحص قصير قبل التركيب يتجنب معظم أعمال إعادة التنفيذ

قبل تجميع أول وصلة، تأكد من أن أطراف الأنابيب والتجاويف والحشيات والوصلات وملحقات الوصلات الموردة تتطابق مع تصميم الوصلة المعتمد. ثم افحص الخندق الفعلي بدلًا من الاعتماد على الرسم فقط. فقد يكون المسار قد تغير بسبب ظروف الحفر أو تعارضات المرافق أو قيود الوصول.

1. حدد الوصلات القريبة من الانحناءات والصمامات والوصلات الثلاثية والمخفضات والتقاطعات وأطوال الأنابيب القصيرة.
2. أكد ما إذا كان كل موقع يحتاج إلى مرونة أو ضبط بالمسامير أو تقييد محوري.
3. افحص التجاويف الداخلية وأطراف الأنابيب الذكرية والحشيات والمسامير ومكونات حلقة الضغط للتأكد من النظافة وعدم وجود تلف.
4. جهز الفرشة بحيث يكون جسم الأنبوب مدعومًا دون تحميل نقطي أسفل منطقة الوصلة.
5. افحص استقرار الوصلة أو شد المسامير قبل أن يخفي الردم الاتصال.

إن وصلة أنبوب حديد الدكتايل EN 545 المناسبة ليست ببساطة الوصلة ذات أقل وقت للتجميع. بل هي التي تتوافق مع ظروف حركة المسار والدفع وإمكانية الوصول والمحاذاة، مع تمكين الفنيين من تنفيذ الاتصال وفحصه بشكل صحيح. إن اتخاذ هذا القرار قبل وصول المواد إلى الخندق هو عادةً الطريقة الأكثر فعالية لتقليل خطر التسرب والوقت الضائع وإعادة الحفر.
