أي فئة ضغط لأنابيب الحديد الدكتايل EN 545 تناسب خط مياه رئيسياً في منطقة حضرية؟

نادراً ما يكون اختيار فئة الضغط لخط مياه رئيسي حضري مسألة اختيار أعلى تصنيف متاح والمضي قدماً. قد يبدو هذا النهج آمناً على الورق، لكنه قد يضيف تكاليف مواد غير ضرورية، ويعقّد عمليات الشراء، ويؤدي إلى عدم التوافق مع الوصلات أو الصمامات أو الوصلات المقيّدة أو أقسام الشبكة القائمة. والسؤال الأفضل هو ما إذا كان أنبوب الحديد الدكتايل EN 545 المختار يستطيع تحمّل الضغوط الفعلية التي سيتعرض لها النظام طوال عمره التشغيلي.

بالنسبة لمديري المشاريع، يكمن الجزء الصعب في أن «الضغط» ليس رقماً واحداً. فقد يعمل الخط عند ضغط مستقر نسبياً معظم اليوم، ثم يتعرض لضغط عابر حاد بعد توقف مضخة أو إغلاق صمام أو تغير مفاجئ في الطلب. وقد يخدم أيضاً مناطق منخفضة يكون فيها الرأس الساكن أعلى منه عند مخرج محطة المعالجة. ويمكن لفئة أنابيب تبدو كافية أمام ضغط التشغيل العادي أن تصبح نقطة ضعف بمجرد مراعاة ظروف الارتفاعات المحلية والضغط المفاجئ على نحو صحيح.

يوفر EN 545 الإطار لأنابيب الحديد الدكتايل ووصلاتها وملحقاتها ووصلاتها المستخدمة في خطوط أنابيب المياه. ومع ذلك، ينبغي قراءة التعيين النهائي للأنبوب بالاقتران مع قطر المشروع، وأساس تصميم الضغط، وتكوين الوصلات، وظروف الأحمال الخارجية، ونظام الحماية، ومتطلبات مرفق المياه المحلي. إن اختيار فئة الضغط قرار هندسي، وليس مجرد قرار قائم على الكتالوج.

ابدأ بنطاق الضغط، وليس بالضغط الاسمي

ضغط التشغيل الموضح في المخطط الهيدروليكي ليس سوى نقطة البداية. قبل تأكيد فئة أنبوب الحديد الدكتايل EN 545، ينبغي لفريق التصميم تحديد أعلى ضغط موثوق محتمل عند كل مقطع ذي صلة من المسار. ويشمل ذلك عادة ضغط التشغيل العادي، والضغط الساكن الناتج عن فروق المناسيب، والضغط أثناء تشغيل المضخة، والضغط العابر المتوقع.

في منطقة تغذيها الجاذبية، قد يكون الموقع الحرج هو أدنى نقطة في الشبكة بدلاً من النقطة الأقرب إلى المصدر. وفي خط نقل يعمل بالضخ، قد يحدث أعلى إجهاد بالقرب من محطة ضخ أو في اتجاه المصب من صمام سريع التشغيل. ولا ينبغي التعامل مع الخطوط الطويلة ذات التغيرات الكبيرة في المناسيب كما لو أن كل نقطة على طول المسار لها متطلبات الضغط نفسها.

من الممارسات المفيدة في المشروع طلب مخطط لضغوط الخط، بدلاً من الاعتماد فقط على قيمة ضغط واحدة للنظام. ويسهّل هذا المخطط تحديد المقاطع التي قد تتطلب فئة مختلفة، أو ترتيب تقييد مختلفاً، أو مراجعة أدق للوصلات والملحقات. كما يمكن أن يمنع المبالغة في تحديد مواصفات الخط بأكمله بسبب منطقة واحدة ذات ضغط مرتفع موضعي.

غالباً ما يكون ضغط الاندفاع هو موضع فشل خيار يبدو معقولاً

يُتعامل أحياناً مع المطرقة المائية باعتبارها مسألة متخصصة تُحل لاحقاً. وقد يكون ذلك محفوفاً بالمخاطر في المشاريع الحضرية. إذ يمكن أن تؤثر سرعة تشغيل الصمامات، وتعطل المضخات، والعزل الطارئ، وتسلسلات التحكم التلقائي، وحركة الهواء داخل الخط جميعها في السلوك العابر. لذلك ينبغي أن يستند قرار موثوق لفئة الضغط إلى حالة الضغط القصوى المسموح بها والمتفق عليها، وليس فقط إلى ضغط الخدمة الاعتيادي.

ينبغي أن يُعد مصمم الهيدروليكا أو خطوط الأنابيب حساب الاندفاع الدقيق عندما يستدعيه النظام. ولا يحتاج مديرو المشاريع إلى إجراء هذا التحليل بأنفسهم، لكن ينبغي لهم التأكد من عدم إغفاله من عملية إعداد المواصفات. وإذا كانت دراسة الاندفاع معلقة، فمن المنطقي الإشارة إلى فئة الأنبوب على أنها مؤقتة بدلاً من تثبيت أمر الشراء مبكراً جداً.

ومن المهم أيضاً التحقق مما إذا كانت تدابير الحماية من الاندفاع جزءاً فعلياً من النظام المورّد. فقد يفترض التصميم إغلاقاً متحكماً به للصمامات، أو أوعية للاندفاع، أو صمامات هواء، أو أدوات تحكم بالمضخات. وإذا أزيلت هذه العناصر أثناء هندسة القيمة أو عُدّلت أثناء التشغيل التجريبي، فقد لا يعود أساس الضغط لخط الأنابيب قائماً.

فئة ضغط الأنبوب ليست بديلاً عن التحقق من أحمال التركيب

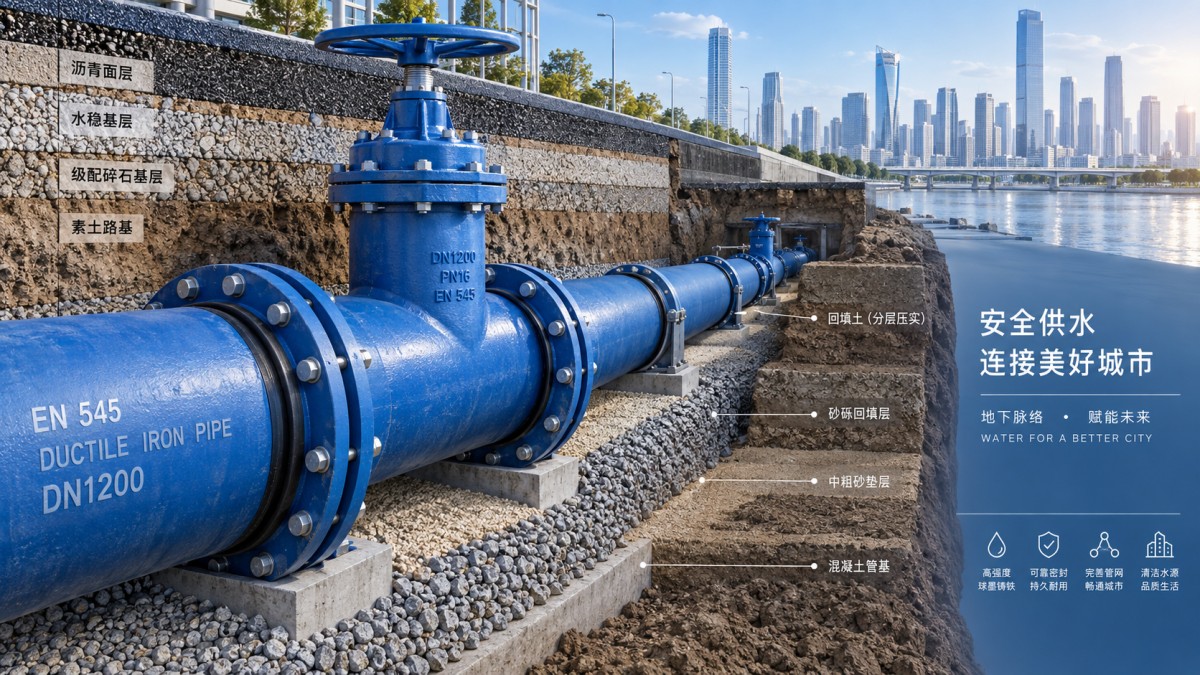

تفرض التركيبات الحضرية متطلبات على خطوط أنابيب الحديد الدكتايل لا يعبّر عنها الضغط الداخلي وحده. فالخنادق العميقة، والمياه الجوفية المرتفعة، والردم غير المستقر، وعبور الطرق، وممرات السكك الحديدية، وحركة المرور الثقيلة، كلها يمكن أن تغير الوضع الإنشائي. وغالباً ما يُختار الحديد الدكتايل لأنه يتعامل جيداً مع ظروف الموقع الصعبة، لكن التصميم لا يزال بحاجة إلى مراعاة عمق الغطاء، والفرشة، وجودة الدمك، وأحمال الإنشاء المؤقتة.

ويكون هذا ذا صلة خاصة عندما ينتقل المسار من جانب طريق مفتوح إلى طريق مزدحم. فقد يبقى قطر الأنبوب كما هو، بينما تتغير بيئة التركيب بالكامل. وفي بعض المشاريع، لا يكون الحل الأكثر عملية هو زيادة الفئة على امتداد المسار كاملاً، بل تحديد المقاطع ذات المتطلبات الأعلى بوضوح في جدول الكميات ورسومات التركيب.

لا تغفل الوصلات. فقد يكون لخط الأنابيب جدار أنبوب مختار بشكل صحيح، ومع ذلك يواجه مشكلات إذا لم تُقيّد قوى الدفع عند الأكواع، والوصلات الثلاثية، والمخفضات، والنهايات المغلقة، والصمامات على نحو مناسب. ويجب تنسيق كتل الدفع، والوصلات المقيّدة، وترتيبات التثبيت، وظروف التربة. وينبغي مراجعة تصنيف ضغط الأنبوب واستراتيجية التقييد كنظام واحد.

تعامل مع الوصلات باعتبارها مكونات حرجة للضغط

تستحق الوصلات المستوى نفسه من المراجعة الذي تستحقه الأنابيب المستقيمة. فالوصلة الثلاثية، على سبيل المثال، تغير اتجاه التدفق وسلوك الدفع معاً. وقد يدخل الفرع منطقة ضغط مختلفة، أو يغذي امتداداً مستقبلياً، أو يتطلب عزلاً لأغراض الصيانة. وعند مراجعة جدول الوصلات، تأكد من اتساق متطلبات الضغط، ونوع الوصلة، وترتيب الفروع، ومتطلبات الطلاء، وتفاصيل التقييد مع تصميم الأنبوب.

بالنسبة لتوصيلات الفروع في أعمال التوزيع البلدية، ينبغي اختيار وصلة ثلاثية الاتجاهات كجزء من ترتيب خط الأنابيب بدلاً من إضافتها كبند شراء متأخر. فقد يكون دور الوصلة في التخطيط الهيدروليكي، ومساحة غرفة الصمامات المرتبطة بها، وتقييد الدفع المتاح، أكثر أهمية من سعر الوحدة الخاص بها.

ما الذي يجب تضمينه في مواصفات الشراء

إن طلباً غامضاً لـ«أنبوب EN 545» يترك مجالاً واسعاً للتفسير. وينبغي أن تحدد حزمة الشراء القطر الاسمي، وفئة الضغط المطلوبة أو أساس تصميم الضغط، وأطوال الأنابيب عند الاقتضاء، ونوع الوصلة، والبطانة، والطلاء الخارجي، ومتطلبات الحشيات المطاطية، والوصلات، والمقاطع الخاصة. كما ينبغي أن توضح تسلسل معايير المشروع عندما تضيف مواصفات مرفق المياه المحلي متطلبات تتجاوز EN 545.

يمكن للتكامل التصنيعي أن يجعل التنسيق أسهل، لا سيما عندما يتعين أن تصل الأنابيب والوصلات وحلقات الإحكام كحزمة متوافقة. تجمع شركة شانشي داتونغ فاوندري المحدودة، الواقعة في مجمع تشواندي الصناعي بمقاطعة زيزهو، بين عمليات الصهر والسباكة لإنتاج أنابيب الحديد الدكتايل والوصلات وحلقات الإحكام المطاطية. وبالنسبة لفريق المشروع، فإن الفائدة العملية من هذا النوع من قدرات التوريد ليست ادعاءً تسويقياً؛ بل هي فرصة لمراجعة الواجهات بين المكونات قبل الشحن، بدلاً من اكتشاف الاختلافات في الموقع.

ومع ذلك، ينبغي أن يتلقى المصنع جدولاً فنياً كاملاً. إذ يمكن للمورّد التصنيع وفق التعيين المطلوب، لكنه لا يستطيع تصحيح أساس ضغط غير مكتمل، أو افتراضات اندفاع مفقودة، أو انتقال غير واضح بين مناطق الضغط بشكل موثوق.

القرار المنضبط يتجنب عادةً كلاً من نقص التصميم والمبالغة في التصميم

فئة ضغط أنبوب الحديد الدكتايل EN 545 المناسبة هي الفئة التي يدعمها نطاق الضغط الفعلي، وتقييم الحالات العابرة، وظروف الأرض، وتفاصيل التوصيلات لخط المياه الحضري المحدد. وينبغي التحقق منها مقطعاً بمقطع عندما تتغير التضاريس أو ظروف التشغيل، ثم مواءمتها مع الوصلات، والوصلات المشتركة، والصمامات، ومتطلبات التقييد.

قبل إصدار الطلب، اطرح سؤالاً عملياً أخيراً: إذا تغير تسلسل تشغيل المضخة، أو أُغلق صمام بشكل غير متوقع، أو مُددت الشبكة لاحقاً، فهل يظل أساس الضغط المحدد قابلاً للدفاع عنه؟ إذا كانت الإجابة غير مؤكدة، فمن الأفضل حل هذا الغموض في مراجعة التصميم بدلاً من بعد ردم الخندق.
