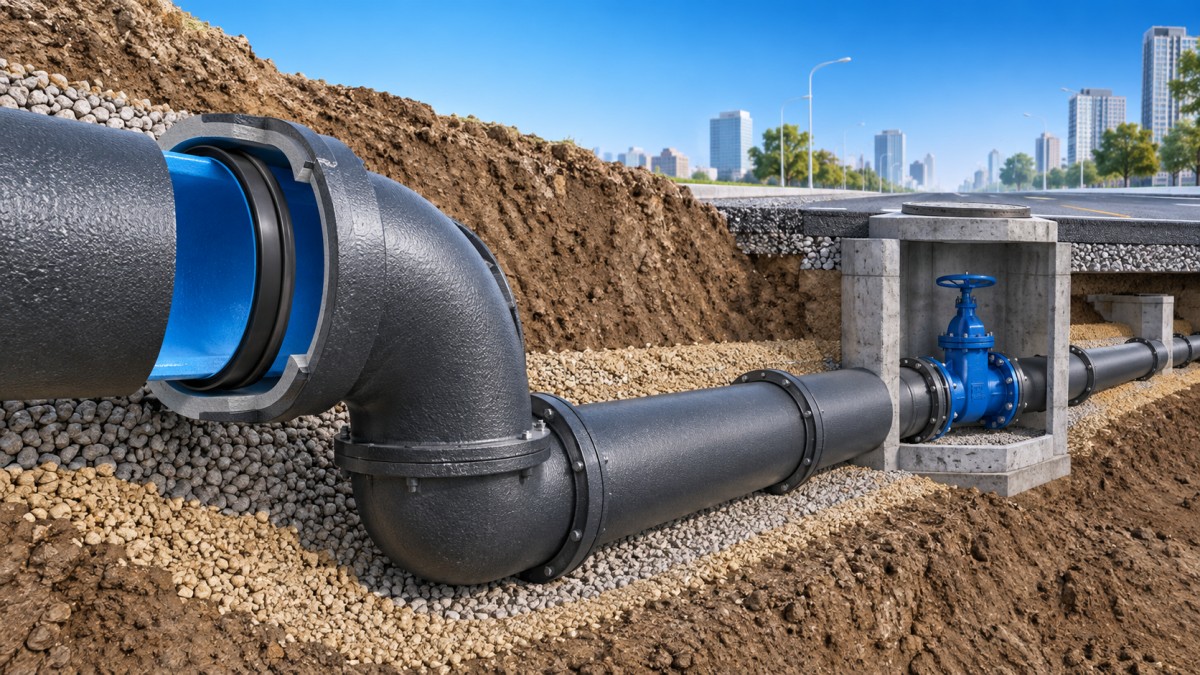

كيف تدعم أنابيب الحديد المطاوع التوزيع الموثوق للمياه البلدية

يبدأ التوزيع الموثوق بنظام الأنابيب، وليس بمحطة الضخ

تظل شبكات المياه البلدية موثوقة عندما يتمكن خط الأنابيب من تحمّل تغيرات الضغط، وحركة التربة، واختلافات التركيب، وعقود من الخدمة المدفونة دون فقدان سلامة الوصلات. يُختار أنبوب الحديد الدكتايل على نطاق واسع لهذه الظروف لأن خصائص مادته تجمع بين مقاومة عالية للأحمال وليونة مفيدة. والنتيجة هي نظام أنابيب ضغط مناسب للخطوط الرئيسية الناقلة، وخطوط التوزيع، ووصلات محطات الضخ، وأعمال التأهيل حيث يصعب قبول انقطاع الخدمة.

بالنسبة لشبكة بلدية، لا يمكن الحكم على أداء الأنابيب من قوة الجدار وحدها. فقد يستخدم الخط جسم أنبوب قويًا، ومع ذلك يواجه تسربًا أو مشكلات تشغيلية إذا عوملت الوصلات، وطبقة التأسيس، وتقييد قوى الدفع، والحماية من التآكل، ومنشآت الوصول كقرارات منفصلة. يعمل أنبوب الحديد الدكتايل لمشاريع المياه البلدية بأفضل صورة عندما تُحدَّد هذه العناصر كنظام مترابط واحد.

المرونة أمام الضغط أثناء التشغيل العادي وغير العادي

نادرًا ما يكون ضغط المياه ثابتًا عبر شبكة بلدية. إذ تؤدي تغيرات الارتفاع، ودورات تشغيل المضخات، وتشغيل الصمامات، وتحولات الطلب، والإيقافات الطارئة إلى ظروف ضغط تختلف عن قيمة التصميم الاسمية. يتميز الحديد الدكتايل ببنية جرافيتية تمنح المادة متانة أكبر من الحديد الزهر الهش التقليدي. وهذا يسمح للأنبوب بمقاومة الضغط الداخلي مع الاحتفاظ بدرجة من القدرة على التشوه تحت الأحمال الخارجية أو إجهادات التربة الموضعية.

لذلك ينبغي أن يبدأ اختيار فئة الضغط من نطاق الظروف الهيدروليكية الفعلي بدلًا من رقم ضغط تشغيل واحد. قد يكون الضغط الساكن عند أدنى نقطة في المسار أعلى بدرجة كبيرة من الضغط قرب خزان أو منطقة مرتفعة. كما يتطلب الضغط العابر اهتمامًا منفصلًا. فقد يؤدي الإغلاق السريع للصمام أو التوقف المفاجئ للمضخة إلى توليد موجة ضغط قصيرة المدة لكنها شديدة بما يكفي لاختبار الوصلات، والتركيبات، ووسائل التقييد، والتوصيلات الملحقة.

زيادة سماكة جدار الأنبوب ليست بديلًا عن مراجعة ظروف موجات الضغط. إذ يستجيب جسم الأنبوب، والوصلة ذات الحشية، وتجميعة التركيب المقيَّد بصورة مختلفة للقوى العابرة. وينبغي أن يحدد التصميم المواضع التي يتغير فيها اتجاه القوة، والمواضع التي تقسم فيها صمامات العزل منطقة الضغط، والمواضع التي قد يدخل أو يخرج منها الهواء من الخط. وغالبًا ما تحدد هذه المواضع ما إذا كان النظام سيظل مستقرًا أثناء حدث اضطرابي.

يتحكم أداء الوصلات في التسرب أكثر من مظهر الأنبوب

يعتمد نظام أنابيب الحديد الدكتايل عادةً على ترتيبات وصلات الدفع أو الوصلات الميكانيكية المزودة بحلقات إحكام من الإلاستومر. يؤثر طرف الأنبوب، وهندسة التجويف، وشكل الحشية، وممارسة التزييت، وعمق الإدخال، ونظافة الوصلة جميعها في أداء الإحكام. وقد تبدو الوصلة مستقرة من الخارج، لكنها قد تظل متضررة بسبب حشية ملتفة، أو طلاء تالف عند طرف الأنبوب، أو حبيبات داخل التجويف، أو إدخال غير مكتمل.

يزداد خطر التسرب عندما تتعامل فرق العمل مع كل وصلة باعتبارها متطابقة. تتطلب المسارات المنحنية، وانتقالات الانحدار، وأطوال الأنابيب المقطوعة، والأجزاء المقيَّدة، والوصلات القريبة من الحجرات تحكمًا أكثر دقة في التخطيط. يجب محاذاة أطراف الأنابيب قبل الوصل بدلًا من سحبها إلى موضعها بقوة مفرطة. ينقل سوء المحاذاة الحمل إلى الحشية وقد يقلل قدرة الوصلة على استيعاب الهبوط اللاحق.

تكون العلامات الميدانية على طرف الأنبوب مفيدة فقط عندما تتوافق مع تصميم الوصلة المحدد وتظل مرئية أثناء التركيب. فهي تشير إلى عمق الإدخال، لكنها لا تؤكد موضع الحشية بمفردها. ينبغي أن يشمل الفحص التجويف النظيف، وتثبيت الحشية الصحيح، ومواد التزييت المعتمدة، والإدخال بمحاذاة صحيحة، والتأكد البصري حول الوصلة بعد التجميع. يمنع هذا التسلسل كثيرًا من العيوب التي تكون مكلفة التحديد بعد ردم الخندق.

تتطلب الأحمال المدفونة استجابة خاصة بكل مسار

يؤدي أنبوب الحديد الدكتايل أداءً جيدًا تحت الطرق والمناطق المطورة لأنه يستطيع تحمل أحمال خارجية كبيرة عند اقترانه بدعم خندق وردم مناسبين. ومع ذلك، لن تتصرف فئة الأنبوب نفسها بصورة متطابقة في كل حفرة. فتغير حالة التربة الطبيعية، وعرض الخندق، وعمق الغطاء، والمياه الجوفية، وطريقة الدمك، وأحمال المرور جميعها الدعم المقدم للأنبوب المركب.

يمكن أن يؤدي التأسيس المفكك أو غير المتساوي إلى تحميل نقطي على طول جسم الأنبوب. وقد تتسبب الصخور كبيرة الحجم في الردم الجانبي في إتلاف الطلاءات الخارجية أو منع الدعم المنتظم. وفي الحفريات الرطبة، قد تنتقل المواد الدقيقة إلى الفراغات بعد التركيب، مما يغير دعم الأنبوب بعد اجتياز اختبار الضغط الأولي. هذه مسائل تركيب، لكنها تصبح مسائل موثوقية طويلة الأجل لأن الأنبوب المدفون يحمل الأحمال من خلال تفاعله مع التربة المحيطة.

عند التقاطعات والممرات الضيقة، ينبغي مراجعة المسار للتحقق من الهبوط التفاضلي. فقد يحتاج الأنبوب الذي ينتقل من التربة الطبيعية إلى وصلة منشأة، أو من خندق مفتوح إلى غلاف مدفوع، أو عبر مناطق ذات تاريخ ردم مختلف، إلى تفصيل انتقالي. والهدف ليس مجرد جعل الأنبوب صلبًا، بل تجنب تركيز الحركة عند وصلة واحدة أو تركيب واحد.

يجب أن تتوافق الحماية من التآكل مع بيئة التربة الفعلية

لا تلغي القوة الميكانيكية للحديد الدكتايل الحاجة إلى تقييم ظروف التآكل الخارجي. إذ يمكن أن تؤثر مقاومية التربة، والرطوبة، والكلوريدات، والكبريتات، والتعرض للتيارات الشاردة، والردم المضطرب في البيئة الخارجية. وقد يعبر مسار يبدو موحدًا على مخطط مرافق عامة تربة طبيعية، وردمًا مستوردًا، ومناطق تصريف، وطبقة أساس للطريق ضمن مسافة قصيرة.

ينبغي أن تستند قرارات الحماية إلى ظروف المسار بدلًا من افتراض عام بأن جميع الأراضي المدفونة متكافئة. تؤدي الطلاءات الخارجية، والتغليف بالبولي إيثيلين، والتعامل الحذر مع الحماية المطبقة في المصنع، ومواد الإصلاح المتوافقة أغراضًا مختلفة. يجب معالجة الطلاء المتضرر عند طرف مقطوع أو منطقة مخدوشة قبل الدفن؛ فالردم لن يعيد الحاجز الوقائي.

كما تستحق البطانة الداخلية التنسيق مع جودة المياه وظروف التشغيل. يجب أن تناسب البطانة المختارة المياه المنقولة، والسرعة المتوقعة، ونظام التعقيم، والحاجة إلى الحفاظ على سطح هيدروليكي نظيف مع مرور الوقت. وقد يؤدي قرار البطانة المنفصل عن ممارسات التشغيل الأولي إلى مشكلات يمكن تجنبها، خاصة عندما يتعرض خط رئيسي جديد لركود طويل قبل دخوله الخدمة.

تشكل التركيبات والتقييد ونقاط الوصول مواضع الضعف في النظام

تؤدي التغيرات في الاتجاه أو القطر أو مسار التدفق إلى قوى دفع. يجب أن تنقل الأكواع، والوصلات الثلاثية، والمخفضات، والنهايات المغلقة، والصمامات، وفروع صنابير الحريق هذه القوة بأمان إلى التربة المحيطة أو عبر نظام تقييد مصمم. ومن الأخطاء الشائعة توفير التقييد عند الانعطاف الواضح فقط، مع إغفال الصمامات المجاورة، والقطع القصيرة، أو تركيبات الفروع التي يمكن أن تتحرك تحت الضغط.

تتطلب كتل الدفع تربة ارتكاز مستقرة وغير مضطربة، ولا ينبغي أن تغطي المكونات التي تحتاج إلى ضبط أو إزالة مستقبلية. عندما تجعل هندسة الحفر أو التربة الضعيفة أو المساحة المحدودة كتل الدفع غير موثوقة، قد تكون الوصلات المقيَّدة مناسبة. يجب حساب طول التقييد من الضغط، وهندسة التركيب، ومقاومة التربة، والأداء المقنن للوصلة المحددة؛ ولا ينبغي اختياره بتكرار تفصيل من مسار مختلف.

تؤثر منشآت الوصول أيضًا في موثوقية خط الأنابيب. ينبغي أن تمنع حجرات الصمامات وغرف التفتيش انتقال أحمال السطح، وحركة الإطار، والتصريف، والوصول لأغراض الصيانة لإجهاد غير مقصود إلى الوصلات المدفونة. عندما تكون الأغطية جزءًا من ترتيب الوصول، يجب تنسيق مكوّن من الحديد الدكتايل مثلغطاء غرفة تفتيش من الحديد الدكتايل4 مع إطار الحجرة، ومنسوب الطريق النهائي، وظروف المرور المتوقعة بدلًا من التعامل معه كبند سطحي منفصل.

يمنع تخطيط التركيب التأخيرات التي تتحول إلى مشكلات جودة

يؤثر تسليم الأنابيب وتخزينها وتسلسل حفر الخندق في النظام النهائي. ينبغي دعم الأنابيب لمنع أضرار الصدمات، وألا تُسحب فوق أسطح كاشطة قد تضر بالطلاءات أو أطراف التجويف. تحتاج الحشيات إلى تخزين نظيف ومحمي؛ إذ قد يؤثر التلوث أو التشوه قبل التركيب في اتساق الإحكام.

يتطلب قطع أنبوب الحديد الدكتايل طرفًا مربعًا ونظيفًا مع إزالة النتوءات. يجب بعد ذلك أن يتلقى الطرف المقطوع الحماية المحددة. عندما تغير القطوع طول طرف الأنبوب المتاح، تحتاج طريقة التجميع ومرجع الإدخال إلى مراجعة قبل إنزال الأنبوب في الخندق. غالبًا ما تخلق التعديلات الميدانية المرتجلة عدم تطابق بين الرسم، وتفصيل التقييد، وهندسة الوصلة الفعلية.

يكون الاختبار الهيدروستاتيكي أكثر فائدة عندما يُعامل كمرحلة تشخيصية، وليس مجرد حدث قبول نهائي. يتيح الاختبار بعد تجميع أجزاء مناسبة التحقيق في التسرب أو الوصلة المزاحة بينما تظل الحفريات متاحة. قبل الاختبار، يجب حسم نقاط تنفيس الهواء، وقيود النهايات المؤقتة، ومواضع الصمامات، وإجراءات الضغط الآمنة. يمكن للهواء المحبوس في خط رئيسي أن يشوه سلوك الاختبار ويُدخل مخاطر غير ضرورية مرتبطة بالطاقة المخزنة.

يُبنى التوزيع البلدي الموثوق من خلال هذه القرارات المترابطة: تقييم واقعي للضغط، وتجميع مضبوط للوصلات، وتركيب متوافق مع التربة، وحماية من التآكل خاصة بالمسار، وتركيبات مقيَّدة على نحو صحيح. يوفر أنبوب الحديد الدكتايل الأساس الإنشائي، بينما يحدد التكامل المنضبط للنظام ما إذا كان هذا الأساس يقدم خدمة مياه مستقرة طوال عمره التشغيلي.
