الطلاءات الخارجية مقابل الداخلية للأنابيب لحماية موثوقة لمياه الشرب

بالنسبة لخطوط أنابيب مياه الشرب، تعالج الحماية الخارجية والداخلية أنماط فشل مختلفة، وينبغي تحديدهما كنظام متكامل. تحمي الطلاءات الخارجية الحديد الدكتايل من التربة المحيطة والمياه الجوفية والتأثيرات الكهربائية الشاردة وأضرار التركيب. وتحمي البطانات الداخلية جودة المياه المنقولة، وتحافظ على الأداء الهيدروليكي، وتحد من نواتج التآكل داخل الأنبوب. إن التعامل مع إحدى الطبقتين كبديل عن الأخرى يترك فجوة في استراتيجية الحماية.

بالنسبة لفرق الجودة والسلامة، لا يتمثل السؤال العملي ببساطة في أي طلاء هو «الأفضل». بل في مدى توافق المجموعة المختارة مع كيمياء المياه الفعلية وبيئة التربة وظروف التخزين وطريقة الوصل وقدرة المشروع على الفحص. فقد يبدو الاختيار الخاطئ مقبولاً بصرياً عند التسليم، بينما يتسبب لاحقاً في مشكلات يصعب تشخيصها تتعلق بجودة المياه أو العمر التشغيلي للأصل.

البطانة الداخلية تحمي السطح الملامس للمياه

البطانة الداخلية هي الحاجز الخاص بمياه الشرب. والغرض منها هو منع جدار الأنبوب من التفاعل مع المياه وتجنب زيادة الخشونة التي قد تقلل سعة التدفق أو تخلق مواقع للترسبات. في أنظمة أنابيب الحديد الدكتايل، تُستخدم بطانة المونة الأسمنتية على نطاق واسع لأنها توفر حاجزاً قلوياً بين الماء والركيزة الحديدية. وقد تُختار بطانات أخرى عندما تتطلب كيمياء المياه أو ظروف التشغيل أو مواصفات المشروع مستوى مختلفاً من المقاومة.

إن القرار الأكثر أهمية بشأن البطانة الداخلية تحدده المياه، وليس بيئة التركيب الخارجية. فالمياه ذات الخصائص العدوانية قد تؤثر في البطانة عبر الذوبان أو التليّن أو تغيرات النفاذية أو الهجوم الموضعي في المناطق المتضررة. وقد تحتاج البطانة التي تؤدي جيداً مع المياه المعالجة المستقرة نسبياً إلى تقييم أدق عندما يتغير مصدر المياه، أو تتغير عمليات المعالجة، أو يعمل خط الأنابيب بشكل متقطع.

لذلك ينبغي أن تتجاوز فحوصات الجودة مجرد التأكد من وجود البطانة. ويجب أن يبحث المفتشون عن الاستمرارية والتشققات وضعف الالتصاق وانكشاف الركيزة والمناطق الرقيقة والأضرار حول النهايات المقطوعة أو التعديلات الميدانية. كما أن مناولة الأنابيب ذات صلة هنا: إذ يمكن للصدمات أثناء التفريغ أو التركيب أن تتلف البطانة الداخلية حتى عندما يبدو الطلاء الخارجي سليماً.

تحتاج الحماية الداخلية أيضاً إلى مراعاتها عند نقاط الربط. إذ يمكن للصمامات والتجهيزات ووصلات الفلنجات وأقسام الإصلاح وقطع الانتقال أن تضيف مواد ملامسة للماء مختلفة إلى خط الأنابيب نفسه. وعندما تشتمل مجموعة العزل علىصمام كروي نصف كروي لامركزي، ينبغي أن تتحقق المواصفة من أن الأسطح الملامسة للماء في الصمام وأي نظام بطانة قابل للتطبيق مناسبان لنفس خدمة مياه الشرب الخاصة بأنبوب الحديد الدكتايل المجاور. فلا يمكن لبطانة الأنبوب وحدها التحكم في أداء كل مكوّن ضمن مسار المياه.

الطلاء الخارجي قرار يتعلق بتآكل التربة

تعالج الحماية الخارجية تعرضاً مختلفاً تماماً. فبعد الدفن، قد يواجه أنبوب الحديد الدكتايل ترباً تختلف في احتفاظها بالرطوبة ومقاومتها الكهربائية ومحتواها من الكلوريد والكبريتات والمواد العضوية والتلوث الصناعي أو التداخلات الكهربائية. ويمكن للطلاء الخارجي القياسي أن يوفر حماية أثناء المناولة وحماية بيئية أولية، لكن لا ينبغي افتراض أنه كافٍ تلقائياً لكل ظروف التربة.

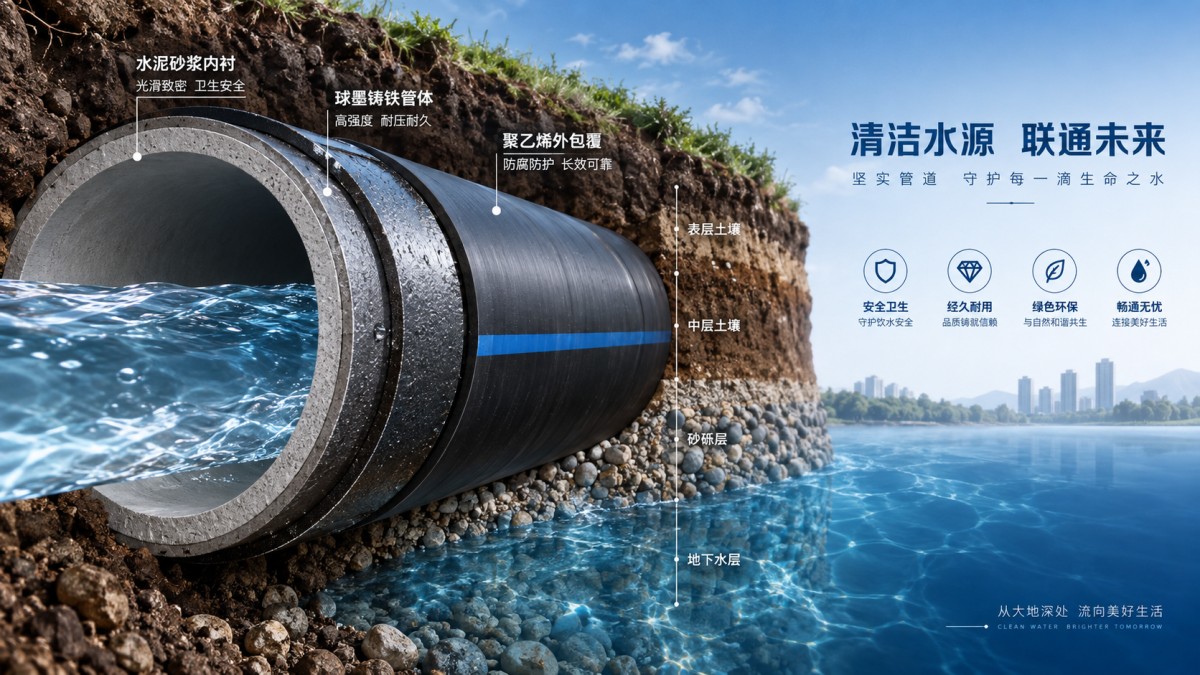

من بين أنواع طلاء أنابيب الحديد الدكتايل الشائعة، قد تشمل الأنظمة الخارجية طبقات معدنية مطبقة في المصنع، وطبقات نهائية، وتغليفاً إضافياً بالبولي إيثيلين أو حواجز محددة أخرى. وتختلف أدوارها. إذ يمكن للطلاء المعدني أن يوفر حماية تضحية ويدعم مقاومة التآكل في ظروف الدفن العادية. ويمكن للطبقة النهائية تحسين مقاومة المناولة وتقليل تدهور السطح. ويُنشئ التغليف بالبولي إيثيلين فصلاً مادياً بين الأنبوب وبيئة التربة عندما يحتاج خطر التآكل الخارجي إلى تحكم إضافي.

ينبغي أن يستند الاختيار إلى تقييم تربة المشروع بدلاً من تفضيل عام لأكثر الطلاءات سماكة أو شيوعاً. فالسماكة وحدها لا تثبت الملاءمة. وقد يبدو نظام الطلاء متيناً من حيث المظهر، لكنه يكون عرضة للخطر في المواضع التي يُقطع أو يُخدش فيها أو يُصلح بصورة سيئة أو يُركب في ظروف تربة خارج نطاق خدمته المقصود. وعلى العكس، يمكن لنظام مختار جيداً أن يفقد الكثير من قيمته إذا تمزق التغليف أو تُركت الوصلات مكشوفة أو احتوت الردميات على مواد حادة تتلف الطبقة الواقية.

لا تخلط بين المظهر واستمرارية الحماية

من أخطاء الفحص الشائعة تقييم الحماية الداخلية والخارجية بشكل رئيسي من خلال التجانس البصري عند بوابة المصنع. وتهم المراجعة البصرية، لكنها لا تجيب عن عدة أسئلة تحدد موثوقية الأداء الميداني: هل تمّت معالجة البطانة بشكل صحيح؟ هل الطلاء ملتصق أو مطبق بصورة متسقة؟ هل النهايات المقطوعة محمية وفقاً للتصميم؟ هل سيحافظ تكوين الوصلة المختار على نظام الحماية بعد التجميع؟ هل تم تحديد الضرر قبل إغلاق الخندق؟

بالنسبة للطلاءات الخارجية، غالباً ما تكون المواقع الأكثر عرضة للخطر عملية أكثر منها نظرية:

• نهايات الأنابيب ومناطق الطرف الذكري المتأثرة بالمناولة أو القطع الميداني؛
• المناطق المخدوشة بمعدات الرفع أو البكرات أو دعامات التخزين غير المناسبة؛
• الوصلات التي يكون فيها تراكب التغليف أو الأشرطة أو طرق الإغلاق غير مكتملة؛
• التوصيلات بالتجهيزات والصمامات والغرف والمنشآت ذات ظروف التآكل المختلفة؛
• الأقسام المعرضة للمياه الراكدة أو الردميات الملوثة أو احتمال تأثير التيارات الشاردة.

بالنسبة للبطانات الداخلية، ينبغي التركيز على الأضرار الناتجة عن النقل والقطع والتفريع والثقب وتجميع الوصلات والتنظيف. وينبغي أن تتبع الإصلاحات الميدانية إجراءات المشروع المعمول بها وأن تكون متوافقة مع البطانة المطبقة بالفعل. فقد تثير رقعة مرتجلة تغير كيمياء السطح الملامس للماء أو تطلق مواد تحت التدفق مخاوف بشأن مياه الشرب، حتى لو أعادت المظهر البصري لجدار الأنبوب.

ينبغي أن تفصل المواصفة بين وظيفتي الحماية

تحدد المواصفة الموثوقة المتطلبات الداخلية والخارجية بصورة منفصلة. وقد يؤدي جمعهما تحت عبارة عامة مثل «أنبوب حديد دكتايل محمي من التآكل» إلى غموض أثناء الشراء والفحص. وينبغي أن يحدد المتطلب الداخلي نوع البطانة وخدمة المياه المقصودة وتوقعات حالة السطح ومعالجة النهايات والإصلاحات الميدانية ومعايير القبول ذات الصلة. وينبغي أن يعرّف المتطلب الخارجي نظام الطلاء أو التغليف والأساس البيئي لاختياره والضرر المسموح به وطريقة الإصلاح وضوابط التركيب.

ويكتسب هذا الفصل أهمية خاصة عندما تُورد الأنابيب مع التجهيزات والأختام والصمامات والوصلات المصنعة من أكثر من مسار إنتاج واحد. فتوافق المواد والملاءمة البعدية والتصميم الهيدروليكي أمور ضرورية، لكن يجب أن تتوافق أنظمة الحماية أيضاً. فعلى سبيل المثال، قد يحتوي خط الأنابيب على بطانة أنبوب مناسبة، لكنه يستخدم تجهيزة غير محمية ملامسة للماء، أو قد يستخدم تغليفاً خارجياً للأنابيب المستقيمة مع ترك مجموعات التجهيزات عالية الخطورة دون حماية كافية.

غالباً ما تحدد ضوابط التركيب النتيجة

حتى النظام المناسب المطبق في المصنع يعتمد على الانضباط الميداني. وينبغي تخزين الأنابيب على دعامات تتجنب التحميل النقطي واحتكاك الطلاء. ويجب أن تمنع طرق الرفع الصدمات وتتجنب التلامس المباشر الذي قد يسبب تقشر الحواف أو خدش الطبقات الواقية. وقبل الوضع، ينبغي للفرق فحص كل طول بدلاً من افتراض أن حالة التسليم لم تتغير.

بالنسبة للأنابيب المدفونة، يشكل الخندق والردميات جزءاً من نظام الحماية. إذ قد تتلف الأحجار الحادة ومخلفات البناء والمناطق المشبعة وممارسات الدمك السيئة الطلاءات الخارجية أو التغليف. وعند تحديد التغليف بالبولي إيثيلين، تستحق الاستمرارية عند التراكبات والإغلاقات والاختراقات فحصاً صريحاً. فقد تسمح فتحة صغيرة لبيئة التربة بملامسة الأنبوب في منطقة كان المقصود أن تبقى معزولة.

ومن جهة المياه، ينبغي أن تتجنب إجراءات الغسل والتشغيل إدخال حطام يمكن أن يكشط أو يلوث مناطق البطانة التي تم إصلاحها. وينبغي لفرق الجودة الاحتفاظ بسجلات لأي عمليات قطع ميدانية أو إصلاحات للبطانة أو إصلاحات للطلاء أو انحرافات عن مواصفات الحماية الأصلية. وتجعل هذه السجلات تحقيقات السلامة اللاحقة أكثر دقة، وتساعد على التمييز بين مشكلة مادية ومشكلة تركيب.

يتعلق القرار برسم خريطة التعرض، وليس بتسلسل هرمي شامل للطلاءات

ينبغي اختيار الحماية الخارجية والداخلية للأنابيب بعد رسم خريطة لبيئتين: المياه التي ستتدفق عبر النظام والتربة التي ستحيط به. وعندما تكون أي من البيئتين غير مؤكدة أو متغيرة، ينبغي أن يحدد المشروع كيفية إدارة هذا الغموض من خلال الاختبارات أو هوامش التصميم أو الحماية الإضافية أو ضوابط الفحص.

بالنسبة لأصول مياه الشرب، تكون أفضل نتيجة عادةً هي مجموعة محددة يمكن التحقق منها قبل الدفن والحفاظ عليها أثناء التركيب. تحمي البطانات الداخلية الجانب المتعلق بالصحة العامة والهيدروليكا في خط الأنابيب. وتحمي الطلاءات الخارجية الأصل المدفون من محيطه. ويتطلب كلاهما معايير قبول واضحة وممارسات إصلاح منضبطة ومعالجة متسقة عند الوصلات والملحقات.
