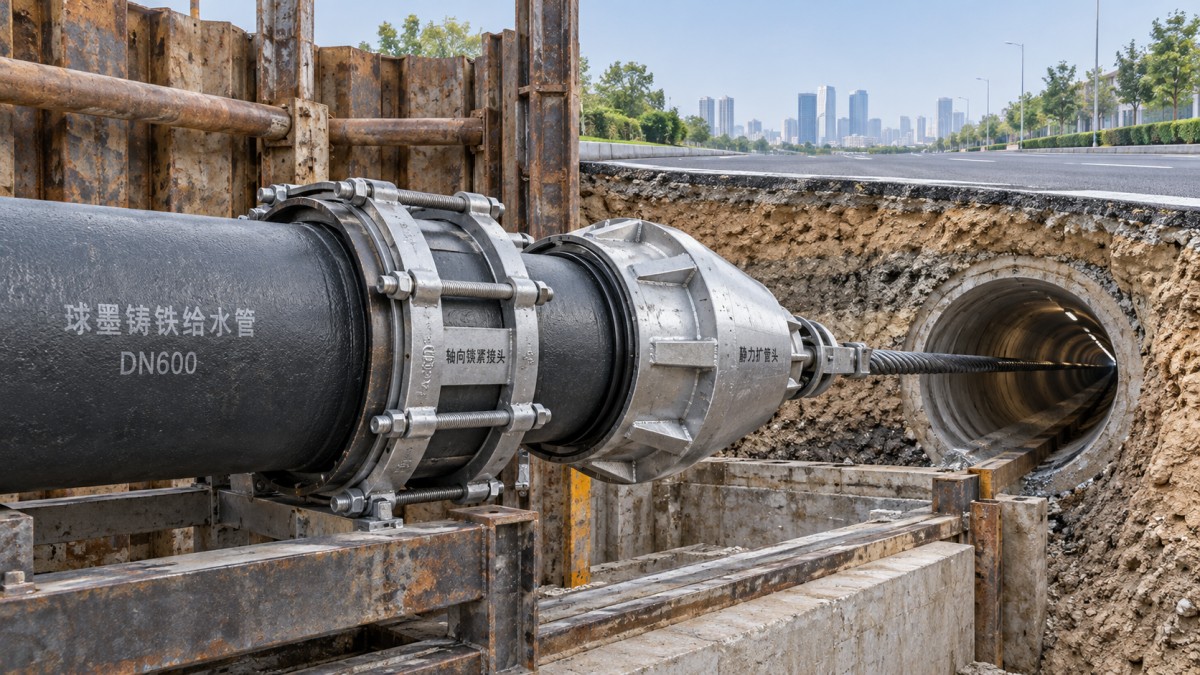

هل يمكن تركيب أنابيب حديد الدكتايل لإمدادات المياه باستخدام تقنية تكسير الأنابيب؟

هل يمكن تركيب أنابيب حديد الدكتايل لإمدادات المياه باستخدام تقنية تفتيت الأنابيب؟ نعم، ولكن فقط باستخدام نظام أنابيب ووصلات معتمد خصيصًا لعملية السحب إلى الداخل المقترحة. لا ينبغي افتراض أن الوصلات القياسية ذات التركيب بالدفع مناسبة لهذا الغرض. يعتمد نجاح المشروع على التحقق من أحمال السحب، وتوفير خلوص كافٍ حول أطراف الأنابيب ذات الجرس، وتوافق معدات التفتيت، وملاءمة ظروف التربة لإزاحة الخط القائم بأمان.

بالنسبة إلى مدير مشروع يستبدل خط مياه رئيسيًا أسفل طريق مزدحم، تبدو مزايا هذه الطريقة واضحة: تقليل الحفر المتواصل، والحد من اضطراب الأسطح، واحتمال تبسيط إعادة الوضع إلى حالته السابقة. غير أن الاستبدال دون خنادق لا يلغي مخاطر الإنشاء؛ بل ينقل جانبًا كبيرًا منها إلى باطن الأرض، حيث تزداد أهمية الاستقصاءات والفحوص الهندسية ومستندات الموردين.

العامل الحاسم هو الوصلة، وليس مادة الأنبوب وحدها

يوفر حديد الدكتايل القوة والمتانة، لكن تركيب الأنابيب باستخدام تقنية التفتيت يفرض قوى تختلف عن تلك التي تتعرض لها أثناء خدمة المياه العادية. إذ يُسحب خط الأنابيب البديل خلف رأس التفتيت أو الشق، ما يعرّض وصلاته لقوى شد محورية. ويمكن لاحتكاك التربة وتغيرات المحاذاة والتوقف أثناء التركيب أن تزيد هذه الأحمال.

توفر وصلة الدفع التقليدية المزودة بحشية مطاطية اتصالًا مانعًا لتسرب المياه، لكنها لا توفر عادةً التقييد المحوري اللازم للسحب. وبالمثل، لا يعني وصف الوصلة بأنها «مقيّدة» أنها معتمدة تلقائيًا لتفتيت الأنابيب. ولا ينبغي اعتبار التقييد المصمم لتحمل قوى الدفع أثناء التشغيل دليلًا على ملاءمة الوصلة للتركيب دون خنادق.

قبل اختيار النظام، احصل على تأكيد خطي يشمل ما يلي:

• مقاس الأنبوب وفئته وتصميم الوصلة وتكوين التركيب المحدد.
• حمل السحب المحوري المسموح به وهامش الأمان التصميمي المعمول به.
• الانحراف المسموح به للوصلات أثناء السحب، بما في ذلك أي انخفاض في السعة عند الوصلات المنحرفة.
• وصلة رأس السحب المعتمدة وطريقة نقل الحمل.
• متطلبات التجميع والفحص وحماية الطلاء.

يجب أن ينقل ترتيب السحب القوة عبر نظام التقييد المعتمد. أما وصلة مرتجلة تركّز الحمل على طرف جرس أو حشية أو وصلة غير معتمدة، فقد تقوّض سلامة خط أنابيب مناسب في سائر الجوانب.

وائم طريقة التفتيت مع الخط القائم

إن مادة الأنبوب المراد استبداله مهمة بقدر أهمية مادة الأنبوب الجديد. ويمكن غالبًا تكسير الأنابيب الهشة باستخدام رأس تفتيت مناسب. أما المواد المطيلة، بما فيها خطوط حديد الدكتايل أو الفولاذ القائمة، فتتطلب عمومًا معدات قطع أو شق، بدل افتراض أنها ستتحطم.

تُبحث الأنظمة الساكنة عادةً عندما تكون هناك حاجة إلى سحب وقطع مضبوطين، لكن اختيار المعدات يظل خاصًا بكل مشروع. ولا يُعد التفتيت الهوائي بديلًا صالحًا في جميع الحالات، لا سيما عند وجود حساسية للاهتزاز أو مرافق قريبة أو قيود على أنبوب الاستبدال. وينبغي للمقاول التحقق من التوافق بين الأنبوب القائم والأدوات ومعدات السحب وخط الأنابيب الجديد ذي الوصلات المقيّدة.

تحقق من وجود مشابك الإصلاح والصمامات والوصلات الثلاثية وأغلفة الحماية والتغيّرات في مادة الأنبوب على امتداد المسار. فقد تعيق هذه العناصر عملية السحب أو تزيد تعقيدها، حتى عندما يبدو معظم الخط القائم مباشرًا. كما يلزم وضع خطة لعزل توصيلات الخدمة وإعادة ربطها؛ فتفتيت الأنابيب لا يلغي الحاجة إلى تلك الحفريات.

ينبغي أن يوضح رسم التركيب رأس التفتيت، والحيز الأقصى الذي يشغله أنبوب الاستبدال، والوصلات المقيّدة، وحفر الإطلاق والاستقبال، والمرافق المجاورة. وغالبًا ما يكشف الرسم مشكلات الخلوص في وقت أبكر مما تتيحه مقارنة الأقطار الاسمية وحدها.

الفحوص الهندسية التي تحدد مدى ملاءمة المسار

متطلبات السحب مقابل سعة النظام

ينبغي لمصمم التركيب تقدير متطلبات السحب استنادًا إلى طول الأنبوب البديل ومقاومة التربة ووزن الأنبوب والمحاذاة ومتطلبات التوسيع وطريقة التركيب المقترحة. وبعد ذلك، يجب مقارنة هذه المتطلبات بأحمال التركيب المسموح بها من مورّد الأنابيب، مع تطبيق هوامش مناسبة.

لا تمثل قدرة آلة السحب الحمل المسموح به لخط الأنابيب. فقد تنجح معدة قوية في إتمام السحب مع تحميل وصلة أو نقطة ربط فوق طاقتها. حدّد متطلبات مراقبة الحمل وحدًا لإيقاف العمل أدنى من الحد المعتمد، مع مراعاة عدم اليقين في القياس والزيادات العابرة في الحمل.

الخلوص حول أطراف الجرس والوصلات المقيّدة

في أنابيب حديد الدكتايل لإمدادات المياه، لا يمثل قطر جسم الأنبوب سوى جزء من حساب الخلوص. فقد تُنتج أطراف الجرس ومكونات القفل وتجهيزات السحب غلافًا خارجيًا أكبر. ويجب أن يوفّر رأس التفتيت وترتيب التوسيع مساحة كافية لأكبر مكوّن، من دون سحب مفرط أو تلف.

ولا يعني التوسيع الأكبر أنه أفضل دائمًا. فقد تؤدي زيادة حجم التربة المزاحة إلى رفع متطلبات السحب وزيادة خطر انتفاخ سطح الأرض أو تحرك المرافق الأخرى. لذلك، ينبغي تقييم زيادة القطر استنادًا إلى ظروف التربة الفعلية ومسافات الفصل المتاحة.

ظروف التربة والبنية التحتية المجاورة

يمكن للتربة الكثيفة والصخور والحصى الكبير والمياه الجوفية والردميات غير المتجانسة أن تغيّر سلوك التركيب. وقد تنطوي التربة الرخوة على مخاوف مختلفة، مثل الهبوط أو فقدان الدعم المستقر. ويتطلب وجود خطوط غاز أو كابلات أو أساسات أو خطوط مياه موازية قريبة التحقق من مواقعها وتقييم احتمالات تحرك التربة.

استخدم السجلات والمسح والحفريات الاستكشافية الموجّهة لتوضيح الأمور غير المؤكدة. وإذا كانت مسافة الفصل غير كافية أو كانت عواقب الحركة غير مقبولة، فقد تكون طريقة أخرى دون خنادق — أو مقطع قصير بالحفر المفتوح — خيارًا أكثر أمانًا.

خطط للتركيب بما يتناسب مع أطوال الأنابيب الصلبة

يُركّب حديد الدكتايل على شكل أطوال منفصلة، لذلك تختلف الخدمات اللوجستية في الموقع عن تلك الخاصة بسلسلة أنابيب مرنة متصلة. وبحسب النظام المعتمد، يمكن تجميع المقاطع تدريجيًا عند حفرة الإطلاق أو تجميعها مسبقًا حيثما تسمح المساحة. ويتطلب كلا الخيارين مساحة كافية للمناولة وتعشيق الوصلات والفحص والمحاذاة مع مسار السحب.

لا تفترض أن انحراف الوصلات يسمح لخط الأنابيب باتباع أي منحنى دخول ملائم. فلِكل وصلة حد محدد، وقد تفرض عملية السحب مع وجود انحراف قيودًا إضافية. ويجب أن تراعي هندسة الإطلاق هذه الحدود، من دون دفع الأنبوب قسرًا نحو حواف الحفرة أو التربة.

عندما يتم التركيب مقطعًا بعد مقطع، اتفق على كيفية إيقاف السحب مؤقتًا للتجميع وعلى طريقة التعامل مع مقاومة إعادة التشغيل. وينبغي إدراج الوصول الآمن ومعدات الرفع ودعم الحفرة والتحكم في المياه الجوفية ضمن خطة الإنشاء، لا تدبيرها ارتجالًا بعد تشغيل المعدة.

حافظ على نظافة الأجزاء الداخلية للأنابيب، واحمِ البطانة والطلاءات ومكونات الوصلات أثناء المناولة. ويجب أن تتوافق الحماية الخارجية مع مرور الأنبوب عبر التجويف الموسّع؛ وقد تتطلب أنظمة التغليف أو الحماية من التآكل تدابير تركيب محددة لمنع تمزقها أو انزياحها.

ما ينبغي طلبه من مورّد الأنابيب وحلقات منع التسرب

تصنّع Shanxi Datong Foundry Co.,Ltd.، الواقعة في مجمع تشواندي الصناعي بمقاطعة زيتشو، أنابيب حديد الدكتايل والوصلات وحلقات منع التسرب المطاطية من خلال عمليات متكاملة للصهر والسبك. وعند الاستفسار عن تفتيت الأنابيب، فإن نقطة البداية المفيدة هي مواصفات المشروع، لا طلب قطر الأنبوب وحده.

زوّد المورّد بطول المسار ومقاس الاستبدال المقترح وضغط التشغيل ومادة الأنبوب القائم ومعلومات التربة وتكوين الوصلات ومتطلبات السحب المقدّرة. واطلب الرسومات وسماحيات الأبعاد وتصنيفات التقييد وتعليمات التركيب وأدلة الامتثال لمتطلبات المشروع المعمول بها. فالامتثال العام لمتطلبات أنابيب المياه لا يثبت بحد ذاته اعتماد الأنبوب للتركيب بالسحب إلى الداخل.

كما تتطلب حلقات منع التسرب اهتمامًا خاصًا. وينبغي تقييم منتج مدرج مثل Rubber Ring3 من حيث توافقه مع الوصلة المختارة ومتطلبات مياه الشرب ودرجة حرارة الخدمة ومادة الحشية المحددة. فالحشية تؤمّن منع التسرب؛ ولا ينبغي اعتبارها المكوّن الذي يوفر التقييد المحوري ما لم يحدد تصميم الوصلة الموثّق هذه الوظيفة صراحةً.

وضّح معايير القبول قبل بدء الإنشاء

اتفق على ما يُعد تركيبًا مقبولًا قبل التعبئة للموقع. وينبغي أن تغطي خطة الفحص والاختبار سجلات تجميع الوصلات وسجلات قوى السحب وفحص الأنابيب والطلاءات التي يمكن الوصول إليها واختبار الضغط والشطف والتطهير والتشغيل وفقًا للمواصفات المعمول بها. ويُعد اجتياز اختبار الضغط أمرًا مهمًا، لكنه لا يغني عن الالتزام بحدود أحمال التركيب.

يجب أيضًا التمييز بين التقييد أثناء التركيب والتقييد ضد قوى الدفع أثناء التشغيل. فما تزال الانحناءات والوصلات الثلاثية والصمامات والتحويلات تتطلب نهجًا هندسيًا للتعامل مع أحمال الخدمة، حتى إذا استخدم المقطع المسحوب وصلات مقيّدة.

يكون تفتيت الأنابيب خيارًا قابلًا للتطبيق عند التحقق من النظام بأكمله، وليس لمجرد توفر أنابيب حديد الدكتايل. إذا بقي اعتماد الوصلات أو سعة السحب أو خلوص التربة أو الفصل عن المرافق دون حسم، فتعامل مع ذلك قبل الشراء. وقد يكون الاستبدال باستخدام مزيج مدروس من الطرق أكثر عملية من فرض طريقة واحدة على امتداد المسار كله.
