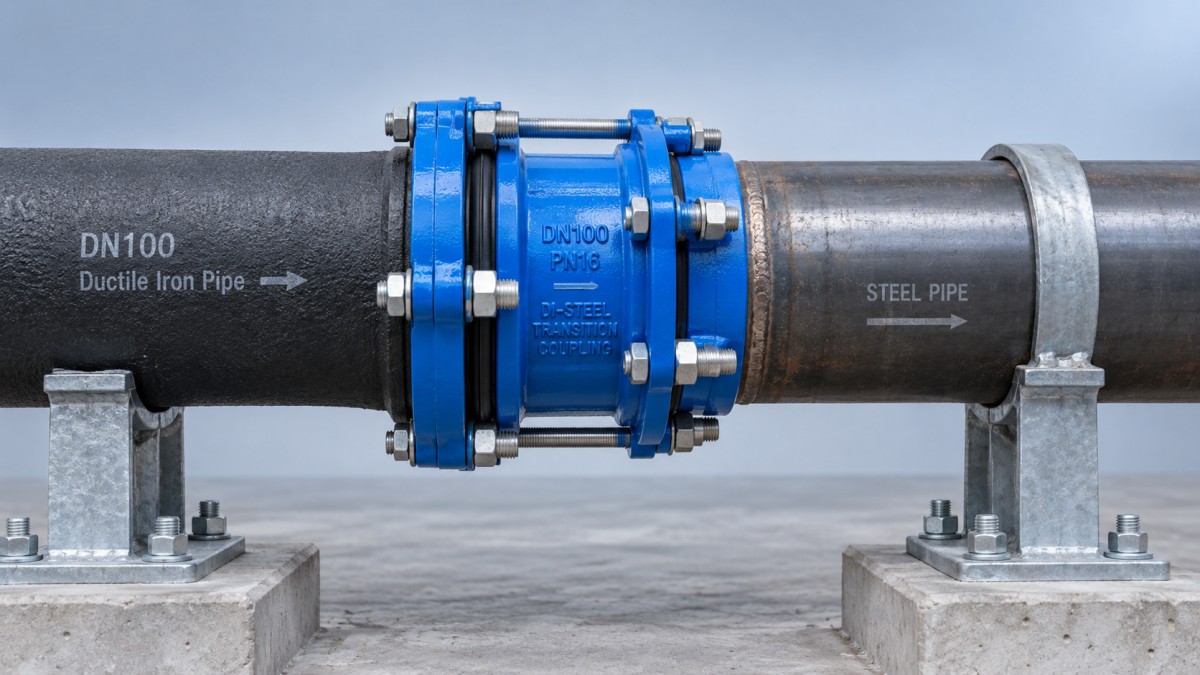

كيفية توصيل أنبوب حديد الدكتايل DN100 بخط فولاذي قائم
لربط أنبوب حديد الدكتايل DN100 بخط فولاذي قائم، استخدم وصلة انتقالية مصنفة للضغط ومعتمدة لكلا القطرين الخارجيين المقاسين، أو وصلة انتقالية ذات حواف مصممة هندسيًا مع ثقوب متوافقة ومحولات مناسبة. لا تختَر الوصلة اعتمادًا على القطر الاسمي وحده؛ إذ يشير DN100 إلى المقاس الاسمي، ولا يضمن تطابق القطر الخارجي بين الأنابيب المصنوعة من مواد مختلفة أو وفق معايير مختلفة.
عند التخطيط لربط الخط، تتمثل المخاطر الرئيسية في اكتشاف عدم ملاءمة سطح الإحكام في الأنبوب الفولاذي بعد إيقافه، أو تركيب وصلة محكمة التسرب لكنها لا تقاوم الحركة المحورية، أو طلب حواف غير متوافقة. تحقّق من أبعاد الأنبوب وحالته ومتطلبات الضغط والتثبيت قبل تحديد موعد الإيقاف. يفترض الإجراء أدناه أن الخط معزول وخالٍ من الضغط؛ أما الربط بخط قيد التشغيل فيتطلب ترتيبًا هندسيًا مستقلًا للتوصيل المباشر.
تحقّق مما هو موجود فعليًا في الموقع
تُعد الرسومات القائمة نقطة انطلاق، لكنها لا تثبت أن الأنبوب الفولاذي المكشوف يطابق الوصلة المقترحة. حدّد مواصفة الأنبوب الفولاذي حيثما أمكن، ثم قِس قطره الخارجي في موضع الربط المقصود. افحص عدة مواضع حول المحيط وعلى امتداد منطقة الإحكام للكشف عن الاستدارة البيضاوية أو دروز اللحام أو التآكل أو التشوه الموضعي.
بالنسبة إلى أنبوب حديد الدكتايل الجديد، احصل على بيانات الأبعاد وتفاصيل الوصلة من الشركة المصنّعة. حدّد ما إذا كان الربط سيستخدم طرفًا أملس، أو أنبوبًا مزودًا بحافة مصنعياً، أو محول حافة معتمدًا. ولا يكون الطرف ذو التجويف المصمم لوصلة دفع محددة مناسبًا تلقائيًا لوصلة عامة.
- حالة الأنبوب الفولاذي: افحص كامل مساحة تماس الحشية بحثًا عن الحفر أو القشور السائبة أو تلف الطلاء أو بروزات اللحام. قيّم سمك الجدار المتبقي عند الاشتباه في التدهور.
- ظروف التشغيل: سجّل الضغط العادي، وأقصى ضغط تصميمي بما في ذلك الاندفاعات، ومائع الخدمة، ودرجة الحرارة، وظروف الاختبار المقترحة.
- هندسة التركيب: تحقّق من المحاذاة وطول الأنبوب المستقيم المتاح وإمكانية الوصول لشد المسامير والمساحة اللازمة للدعامات أو التثبيت.
- توافق المواد: تحقّق من ملاءمة الحشيات ومواد التشحيم والطلاءات وأي مكونات ملامسة للمائع المنقول، ومن توافقها مع متطلبات المشروع المعمول بها.
لا تستطيع الوصلة تعويض ضعف البنية الإنشائية للأنبوب الفولاذي. إذا أدى التآكل إلى انخفاض سمك الجدار عن الحد الكافي أو إلى عدم ملاءمة سطح الإحكام، فانقل موضع الربط إلى جزء سليم من الأنبوب أو استبدل الجزء المتضرر قبل المتابعة.
اختر وصلة الانتقال وفقًا لأطراف الأنبوب
غالبًا ما تكون وصلة الانتقال خيارًا عمليًا للربط المستقيم المدفون لأنها تتجنب اللحام الميداني عند توفر أطراف ملساء مناسبة. لكن عبارة «نطاق واسع» لا تعني قبول جميع تركيبات الفولاذ وحديد الدكتايل. احصل على تأكيد خطي بأن الوصلة المختارة تستوعب القطرين الفعليين وظروف الخدمة المطلوبة.
تناسب الوصلة ذات الحواف التركيبات التي يسهل الوصول إليها والتي قد تتطلب الفك. لا تكفي علامات DN المتطابقة؛ فقد تختلف ثقوب حافتين DN100 أو تصنيف الضغط الخاص بهما. تحقّق من توافق الواجهة بالكامل قبل الطلب. عند لحام حافة جديدة بالأنبوب الفولاذي، استخدم إجراءً معتمدًا وعاملين مؤهلين. لا تعتبر اللحام المباشر بين أنبوب حديد الدكتايل العادي والأنبوب الفولاذي طريقة توصيل ميدانية قياسية.
احسم مسألة التثبيت قبل التركيب
قد تكون الوصلة المزودة بحشية محكمة التسرب من دون أن تمنع انسحاب الأنبوب. ويجب عدم افتراض أن الوصلات الميكانيكية غير المثبتة ومحوّلات الحواف تتحمل قوة الدفع المحورية الناتجة عن الضغط. فقد تُحدث الأكواع والوصلات الثلاثية والمخفّضات والصمامات والنهايات المغلقة قوى تتطلب نظام تثبيت مصممًا هندسيًا.
اختر وصلة انتقالية مثبتة ومعتمدة صراحةً لكلا مادتي الأنبوب، أو استخدم مراسي أو كتل مقاومة للدفع أو نظام تثبيت آخر معتمدًا ومصممًا هندسيًا. قد لا تكون عناصر الإمساك المناسبة لإحدى المادتين مناسبة للمادة الأخرى. تحقّق من حالة جدار الأنبوب الفولاذي وفق متطلبات الشركة المصنّعة للوصلة، ولا سيما عند نقل التثبيت أحمالًا مركّزة إلى الأنبوب.
الدعم مسألة منفصلة. يجب ألا تتحمل الوصلة وزن أنبوب غير مدعوم، وألا تُجبر على امتصاص هبوط الخندق. جهّز طبقة الفرشة والدعامات بحيث يبقى الطرفان على استقامة واحدة، من دون استخدام مسامير الوصلة لسحبهما إلى موضعهما.
خطّط للإيقاف بناءً على مكونات تم التحقق منها
لا تعتمد مواد الوصلة للتركيب إلا بعد مراجعة رسومات الوصلة ونطاقات الأبعاد ومواصفات الحشية ومتطلبات المسامير وتعليمات التركيب. تحقّق مما إذا كان التجميع يتطلب حركة محورية لأي من الأنبوبين؛ إذ لا يمكن تركيب بعض الترتيبات في فجوة ثابتة من دون وسيلة فك مناسبة.
حدّد حدود العزل بالتنسيق مع مشغّل الشبكة، بما يشمل مسارات التغذية العكسية واحتياجات التحويل والتصريف وإمكانية الوصول الآمن. اتبع إجراءات العزل والقفل في الموقع، وفرّغ الضغط، وتأكد من خلو مقطع العمل من الضغط قبل القطع. أدرج استقرار الحفر وتسرب المياه ضمن خطة العمل.
إذا كان التحكم في الضغط جزءًا من النطاق الأوسع لعملية الربط، فيمكن النظر فيصمام التحكم الهيدروليكي بشكل منفصل. تحقّق من وظيفته المقصودة وتصنيفه ومتطلبات تركيبه بالرجوع إلى الوثائق الفنية؛ فهو ليس وصلة انتقالية للأنابيب ولا بديلًا عن العزل الذي تم التحقق منه.
ركّب الوصلة من دون إجبارها
- اكشف منطقة الربط وادعمها. وفّر إمكانية الوصول حول محيط الأنبوب، وادعم كلا المقطعين قبل القطع لمنعهما من الهبوط أو الدوران أو تحميل الوصلة الجديدة.
- جهّز أطراف الأنبوب. اقطع بشكل عمودي، وأزل النتوءات، ونفّذ تجهيز الأطراف وفق متطلبات الشركة المصنّعة للأنبوب والوصلة. نظّف أسطح الإحكام من دون تقليل أبعاد الأنبوب عن الحدود المسموح بها أو إتلاف المواد السليمة.
- تحقّق من القياسات النهائية. أعد قياس الأقطار والاستدارة والطول المتاح للإدخال وحالة الأنبوب الفولاذي بعد التجهيز. أوقف العمل إذا كان السطح المكشوف خارج حدود الوصلة.
- اضبط المحاذاة والتعشيق. علّم أعماق الإدخال عند الحاجة، وحافظ على الفجوة المحددة بين الطرفين. التزم بحد الانحراف الزاوي للوصلة؛ ولا تستخدم هذا السماح للتعويض عن سوء محاذاة يمكن تجنبه.
- جمّع الوصلة وشدّها. استخدم مادة تشحيم الحشية المحددة عند الحاجة. شدّ المسامير تدريجيًا وفق تسلسل الشركة المصنّعة، وباستخدام عزم الأداة المحدد. تتطلب الوصلات ذات الحواف أن تكون الأسطح متوازية وأن توضع الحشية في الموضع الصحيح.
- أكمل التثبيت والحماية. ركّب الدعامات ونظام التثبيت المصممين هندسيًا قبل ضغط الخط. أعد الطلاءات إلى حالتها، ووفّر حماية معتمدة من التآكل من دون إعاقة الفحص المطلوب.
لا تحاول معالجة سوء استقرار الحشية بزيادة عزم المسامير مرارًا. يجب معالجة التعشيق غير المتساوي أو القطر غير المناسب أو سطح الإحكام المتضرر من مصدرها. وبالمثل، قد يؤدي سحب سطحي الحافتين إلى بعضهما بالمسامير إلى إجهاد شبكة الأنابيب بدلًا من تصحيح المحاذاة.
اختبر وصلة الانتقال قبل إعادتها إلى الخدمة
اتبع إجراءات الاختبار المعتمدة للمشروع أو المرفق، مع تحديد الضغط والمدة بما يناسبان المجموعة كاملة. لا تتجاوز مطلقًا ظروف الاختبار المسموح بها لأي مكوّن ذي أدنى تصنيف، أو الحد المُقيّم للخط القائم. رتّب الاختبار بحيث تبقى وصلة الانتقال متاحة للفحص متى سمح الإجراء بذلك.
املأ الخط بطريقة مضبوطة، واطرد الهواء المحبوس عبر نقاط معتمدة. افحص وجود تسرب أو حركة محورية أو استقرار غير متساوٍ للحشية أو تحرك الدعامات. أبعد العاملين عن مسار حركة الوصلة المحتملة، ولا تشدّ وصلة مضغوطة أو تفككها.
إذا حدث تسرب، فأفرغ الضغط قبل التحقيق في السبب. تحقّق من عمق الإدخال والمحاذاة وحالة الحشية وأسطح الإحكام وشد المسامير وفق تعليمات الشركة المصنّعة. في خدمة مياه الشرب، أكمل خطوات التنظيف والتطهير والقبول المطلوبة قبل إعادة الربط.
سجّل الوصلة المركبة والأقطار المقاسة ونظام التثبيت وسجلات العزم عند الحاجة ونتائج الاختبار. أعد الخط إلى الخدمة تدريجيًا وفق إجراءات المشغّل، ثم افحص وصلة الانتقال عند ضغط التشغيل. تُعد الحركة غير المفسرة أو التسرب المتكرر سببًا لإيقاف العمل وإعادة تقييم الوصلة، لا لإخفاء المشكلة تحت الردم.
