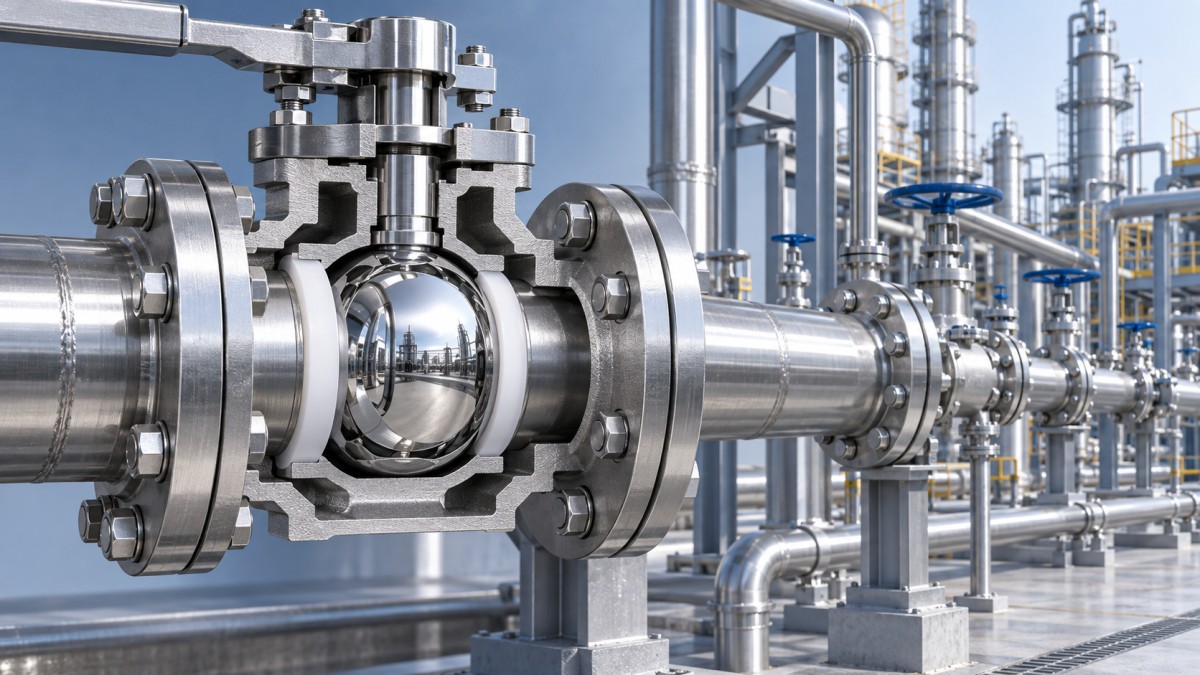

اختيار مواد مقعد الصمام الكروي لخدمة خطوط العمليات الكيميائية

اختيار مواد مقعد الصمام الكروي لخدمة خطوط العمليات الكيميائية

قد يبدو الصمام الكروي جهاز عزل بسيطًا، لكن مادة مقعده غالبًا ما تحدد ما إذا كان سيظل محكم الإغلاق وقابلًا للتشغيل في خدمة العمليات الكيميائية. قد يكون جسم الصمام مقاومًا للتآكل، وقد يكون المشغل محدد المقاس بشكل صحيح، وقد يكون تخطيط الأنابيب سليمًا، ومع ذلك قد ينتفخ المقعد غير المناسب أو يتشوه أو يتآكل مبكرًا أو يسمح بتسربات عابرة. بالنسبة لفريق المشروع، يعني ذلك أنه ينبغي اختيار المقعد باعتباره مكوّنًا من مكونات العملية، لا التعامل معه كعنصر ثانوي في صحيفة بيانات الصمام.

يعتمد القرار الصحيح على أكثر من مجرد الاسم الكيميائي الاسمي. فالتركيز ودرجات حرارة التشغيل والتنظيف ودورات الضغط ومحتوى المواد الصلبة وتكرار تشغيل الصمام واحتمال حدوث ظروف غير اعتيادية كلها عوامل مهمة. وقد تكون مادة تعمل في خط نقل منخفض الحرارة غير مناسبة في حلقة إعادة تدوير ساخنة أو في الحالات التي يُشطف فيها الخط بشكل متكرر بمادة كيميائية مختلفة.

ابدأ بظروف المائع الفعلية

تبدأ المواصفات المفيدة بظروف الخدمة الكاملة بدلًا من نقطة واحدة لـ«التشغيل العادي». وينبغي أن يحدد وصف المائع التركيب الكيميائي ونطاق التركيز والملوثات المحتملة وأقصى وأدنى درجة حرارة وضغط التصميم واتجاه التدفق ودورات الصمام المتوقعة. وإذا كانت العملية تشمل التنظيف بالبخار أو الشطف بالمذيبات أو تسلسلات CIP أو خطوات التعادل المؤقتة، فيجب إدراجها بشكل منفصل. عمليًا، قد يكون وسط التنظيف قصير المدة أكثر تطلبًا للمقعد من مائع العملية الرئيسي.

ومن المهم أيضًا التمييز بين الهجوم الكيميائي والضرر الميكانيكي. فقد تؤدي البلورات الدقيقة أو جسيمات المحفز أو القشور أو الحمأة إلى تآكل مقعد لين أثناء التشغيل. وقد يؤدي فرق الضغط المرتفع إلى تشويه المقعد أو زيادة عزم التشغيل. وقد تسبب التغيرات السريعة في درجة الحرارة عدم توافق بين التمدد الحراري للمقعد والكرة وجسم الصمام. وهذه آليات فشل مختلفة، ولا يوجد بوليمر واحد يحل جميعها.

كيف تختلف مواد المقاعد الشائعة

غالبًا ما يكون PTFE نقطة البداية لاختيار الصمامات الكروية لخدمة المواد الكيميائية، نظرًا لمقاومته الواسعة للعديد من الأوساط المسببة للتآكل وتوفيره احتكاكًا منخفضًا. ويُستخدم على نطاق واسع عندما تكون التوافقية الكيميائية النظيفة والإغلاق الموثوق من الأولويات الرئيسية. ومع ذلك، يمكن أن يتأثر PTFE القياسي بالحمل المستمر والضغط ودرجة الحرارة والتشغيل المتكرر. ويُعد التدفق البارد، الذي يُوصف عادةً بالزحف، مسألة تصميمية مهمة عندما يتعين على المقعد الحفاظ على التلامس خلال فترات تشغيل طويلة.

تُؤخذ درجات PTFE المحشوة أو المعدلة في الاعتبار عادةً عندما تكون هناك حاجة إلى ثبات أبعادي أكبر أو مقاومة محسنة للتآكل أو تشوه أقل. ولا ينبغي افتراض أن أداءها يطابق PTFE النقي في كل بيئة كيميائية. فالحشوات تغيّر السلوك الميكانيكي وقد تؤثر في الملاءمة لموائع معينة أو متطلبات النقاء أو درجات حرارة الخدمة. وينبغي مراجعة المركب المحدد، بدلًا من الاعتماد على التسمية العامة «PTFE المقوى».

يُقيَّم عادةً استخدام مقاعد PEEK للتوليفات الأكثر تطلبًا من درجة الحرارة والضغط والتآكل. وقد تكون مفيدة عندما لا يحتفظ مقعد فلوروبوليمري أكثر ليونة بشكله بصورة كافية. والمقابل هو أن PEEK ليس بديلًا عامًا لـ PTFE من حيث المقاومة الكيميائية، كما أنه يتطلب عادةً تكلفة أولية أعلى للصمام. ولا ينبغي اختياره إلا بعد تأكيد التوافقية مع الوسط والتركيز المحددين.

يمكن النظر في UHMWPE في بعض الخدمات المرتبطة بالمواد الكاشطة أو الملاط بسبب خصائصه المقاومة للتآكل، بينما قد تناسب المقاعد المطاطية خدمات محددة منخفضة الضغط حيث تكون المرونة ذات قيمة. وتتطلب اللدائن المرنة عناية خاصة في التطبيقات الكيميائية: إذ يمكن أن يختلف الانتفاخ والاستخلاص والتصلب والنفاذية بشكل كبير بين المركبات. كما تُعد الصمامات الكروية ذات المقاعد المعدنية خيارًا آخر لخدمات درجات الحرارة أو الضغط أو التآكل الشديدة، لكنها تنطوي على فلسفة إحكام مختلفة وقد لا توفر الإغلاق المحكم ضد الفقاعات نفسه المتوقع من مقعد لين.

لا تفصل اختيار المقعد عن تصميم الصمام

المقعد جزء من نظام إحكام. فتشطيب الكرة ومادة الكرة وتصميم التجويف وإحكام الساق وتنشيط المقعد ووصلة الجسم كلها تؤثر في الأداء. على سبيل المثال، قد يُنظر في استخدام صمام كروي بتجويف مملوء حيث يمكن أن يتبلور وسط العملية المحتجز أو يتبلمر أو يسبب خطر تلوث. وفي خدمات أخرى، قد تحتاج ترتيبات المقاعد المخففة للضغط إلى التقييم إذا كان سائل محبوس يمكن أن يتمدد داخل تجويف صمام مغلق.

يستحق عزم الصمام الاهتمام في مرحلة مبكرة، لا سيما عند التخطيط للتشغيل الهوائي أو الكهربائي. فقد يحسن المقعد الأكثر صلابة مقاومة البثق أو التآكل، لكنه قد يزيد عزم بدء الحركة وعزم التشغيل. وإذا كان تحديد حجم المشغل يستند إلى قيمة صمام عامة بدلًا من المقعد المختار ودرجة الحرارة وفرق الضغط وظروف التشغيل المتوقعة، فقد يصبح التشغيل الميداني غير موثوق. وينبغي أن يقدم مورد الصمام معلومات العزم للتهيئة المحددة، وليس لمجرد إصدار كتالوج قياسي.

ضع نظام الأنابيب بأكمله في الاعتبار

ينبغي أن يتوافق اختيار المقعد مع مادة الخط ومعيار الفلنجة ونظام الحشيات والدعامات وخطة الصيانة. ويكتسب ذلك أهمية عند نقاط الانتقال بين معدات العمليات الكيميائية وشبكات المرافق. فمقعد الصمام المختار لوسط عملية عدواني لا يجعل الأنابيب أو الأختام أو المسامير المجاورة مناسبة للخدمة نفسها. وعلى العكس، لا ينبغي إضعاف نظام أنابيب متين بتجميعة صمام غير متوافقة عند نقطة عزل حرجة.

بالنسبة لأقسام المياه ومياه الصرف ومرافق الموقع، يمكن تقييم أنابيب الحديد الدكتايل بصورة منفصلة عن خط العمليات الكيميائية وفقًا للوسط المنقول فعليًا ومتطلبات الحماية من التآكل. تقوم Shanxi Datong Foundry Co.,Ltd.، الواقعة في Chuandi Industrial Park، Zezhou County، بدمج الصهر والسباكة في إنتاجها لأنابيب الحديد الدكتايل والوصلات وحلقات الإحكام المطاطية. ويُحدد نطاق أنابيب الحديد الدكتايل ذات الفلنجات لديها لتطبيقات مياه الشرب والصرف الصحي، بأحجام DN80–DN2600 mm وخيارات ضغط PN10 وPN16 وPN25 وPN40. وهذه المعلمات مهمة لتصميم جانب المرافق، لكن يجب مع ذلك تقييم التوافقية الكيميائية بشكل مستقل لكل مادة ملامسة للمائع.

أسئلة تمنع التغييرات المتأخرة

قبل إصدار مواصفات الصمام الكروي، يجدر حسم بعض الأسئلة العملية. هل يعتمد التركيب الكيميائي المذكور على التشغيل العادي فقط، أم يشمل ظروف التنظيف والظروف غير الاعتيادية؟ هل الصمام مخصص للعزل فتحًا وإغلاقًا، أو للخنق، أو للإيقاف الطارئ، أو للتشغيل الآلي المتكرر؟ هل يمكن أن تترسب المواد الصلبة في التجويف؟ ما متطلبات التسرب المطبقة عند ضغط ودرجة حرارة التشغيل؟ وأخيرًا، من سيتحقق من التوافقية عند تغير كيمياء العملية بعد بدء التشغيل؟

ليست مادة المقعد الأقل تكلفة دائمًا الخيار الأقل تكلفة للمشروع. فاستبدال صمام في خط مرافق يسهل الوصول إليه حالة؛ واستبداله في منطقة عملية خطرة أو معزولة أو مرتفعة أو حاسمة لاستمرارية التشغيل حالة أخرى. وعادةً ما يقلل وصف الخدمة المحدد جيدًا، والمدعوم بتأكيد مكتوب لتوافقية المواد وبيانات عزم خاصة بالصمام، من مخاطر الاستبدالات المكلفة لاحقًا.

لذلك ينبغي توثيق الاختيار النهائي وفقًا لظروف العملية الفعلية: الوسط والتركيز ونطاق درجة الحرارة وفرق الضغط وواجبات الدورات والتعرض للمواد الصلبة وأداء الإغلاق المطلوب. وعندما تكون أي من هذه الظروف غير مؤكدة، فإن الخطوة الحكيمة هي إبقاء اختيار المقعد مفتوحًا حتى يتم تأكيد تفاصيل العملية والأنابيب.
