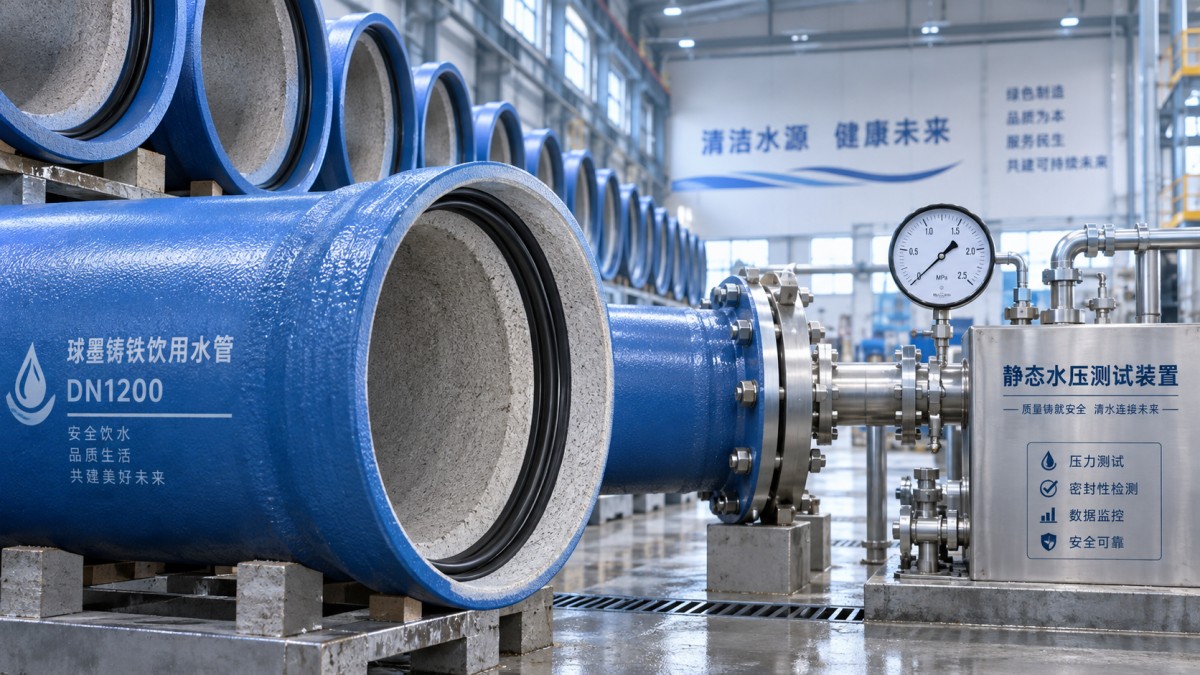

فهم متطلبات أنابيب الحديد الدكتايل EN 545 لشبكات مياه الشرب

بالنسبة لمتخصصي مراقبة الجودة والسلامة، يمثل الامتثال لمواصفة EN 545 لأنابيب الحديد المطاوع ضمانة عملية لجودة مياه الشرب وموثوقية الشبكات والمساءلة في المشاريع.

لا تقتصر هذه المواصفة على كونها تحديداً لمواد التصنيع، بل تنشئ إطاراً للتحقق يغطي أداء الأنابيب وضوابط المصنع وأنظمة الحماية والوصلات والعلامات والتوثيق واختبارات القبول.

عندما تتعامل فرق المشتريات مع EN 545 كقائمة تحقق بدلاً من نظام متكامل، قد تدخل مخاطر خفية إلى المشروع عبر مكونات غير متوافقة أو أدلة فحص ضعيفة.

والخلاصة الأهم واضحة: يجب تقييم الأنبوب المطابق باعتباره منتجاً كاملاً لخط أنابيب الضغط، وليس فقط وفق سماكة الجدار أو السعر أو القطر الاسمي.

لذلك ينبغي لفرق الجودة التأكد من إصدار EN 545 المطبق، ومتطلبات المشروع الخاصة، وقدرات المورد، وسجلات الفحص القابلة للتتبع قبل الإفراج عن المنتجات للتركيب.

يقلل هذا النهج من احتمال فشل الطلاء والتسرب ومخاوف تلوث المياه والتآكل المبكر والنزاعات حول مطابقة المواد الموردة لمتطلبات مياه الشرب التعاقدية.

ما الذي تتطلبه EN 545 من خط أنابيب مياه الشرب

تحدد EN 545 أنابيب الحديد المطاوع والوصلات والملحقات والمفاصل المخصصة لخطوط أنابيب المياه. ويركز نطاقها على أداء الخدمة تحت الضغط الداخلي وظروف التشغيل.

بالنسبة لشبكات مياه الشرب، تساعد المواصفة المشترين على تحديد توقعات فنية متسقة للأنابيب التي يجب أن تقاوم الضغط وأحمال التربة وأضرار المناولة والتآكل وإجهادات التشغيل طويلة الأجل.

كما تحدد مصطلحات ومتطلبات مشتركة تتيح للبلديات والمقاولين والاستشاريين والمصنعين مقارنة المنتجات باستخدام معايير قبول موثقة وقابلة للتكرار.

لكن الامتثال لـ EN 545 وحده لا يحل محل مواصفات المشروع. فقد تضيف لوائح المياه المحلية ومعايير المرافق وظروف التربة وتصنيفات الضغط وطرق التركيب متطلبات إضافية.

ينبغي لموظفي الجودة مراجعة حزمة المشتريات الكاملة، وضمان توافق فئة الأنبوب والقطر ونوع الوصلة والبطانة والطلاء والوصلات والحشيات والتزامات الاختبار.

إن بيان المورد من دون سجلات داعمة غير كافٍ. وينبغي للمشتري أن يتمكن من ربط كل دفعة منتجات موردة بأدلة محددة للإنتاج والفحص والمطابقة.

جودة المواد: تحقق من الحديد المطاوع قبل فحص تشطيب السطح

يوفر الحديد المطاوع القوة والمتانة اللازمتين للبنية التحتية المدفونة للمياه، لكن هذه المزايا تعتمد على تركيب كيميائي مضبوط ومعالجة معدنية واتساق في الصب.

تتناول متطلبات EN 545 لأنابيب الحديد المطاوع الخصائص الميكانيكية التي تثبت قدرة المادة على تحمل أحمال الخدمة العادية ومناولة التركيب وبعض ظروف حركة التربة.

ينبغي لمفتشي الجودة طلب أدلة الاختبار الخاصة بمقاومة الشد والاستطالة وغيرها من الخصائص الميكانيكية المطلوبة. ويجب أن تتوافق هذه القيم مع المنتج المورّد ودفعة الإنتاج.

لا يمكن للمظهر المرئي إثبات الامتثال المعدني. فقد يحتوي الأنبوب ذو المظهر الأملس على عيوب داخلية أو خصائص مادية غير مناسبة أو تحكم غير كافٍ في العمليات يؤثر في موثوقية الخدمة.

ينبغي أن تشمل خطط الفحص مراجعة سجلات الصهر وطرق أخذ عينات الاختبار وتكرار الاختبارات ومعايرة معدات المختبر وإجراءات التعامل مع المسبوكات غير المطابقة.

تكتسب قابلية التتبع أهمية خاصة عندما تشمل المشاريع مقاسات أو فئات ضغط متعددة. وتمنع العلامات الواضحة وتحديد الدفعات الخلط العرضي بين منتجات ذات مواصفات مختلفة.

الأبعاد وفئة الضغط وسماكة الجدار تتطلب فحوصات على مستوى المشروع

تؤثر أبعاد الأنبوب في توافق الوصلات والسعة الهيدروليكية وخلوصات التركيب وتصميم كتل الدفع وقدرة الأنبوب على تحمل الضغط الداخلي والأحمال الخارجية.

لا تفترض أن سماكة جدار أكبر تعني تلقائياً منتجاً مناسباً. يجب أن تتوافق فئة الضغط المختارة مع ضغط التشغيل وضغط الاندفاع وعمق التركيب وافتراضات التصميم.

ينبغي للمفتشين مقارنة القطر الاسمي والقطر الخارجي والطول الفعال وهندسة التجويف وسماحات سماكة الجدار بالرسومات المعتمدة ومتطلبات EN 545 ذات الصلة.

ينبغي أن يستخدم التحقق من الأبعاد أدوات معايرة وتكرارات أخذ عينات محددة. فالقياسات المأخوذة من طرف ظاهر واحد للأنبوب لا تثبت المطابقة على مستوى الدفعة كاملة.

يلزم اهتمام خاص عند الأطراف الذكرية والتجاويف، حيث قد يؤدي الانحراف البُعدي إلى الإخلال بتجميع الوصلة وتثبيت الحشية وعمق الإدخال وإحكام منع التسرب النهائي.

عند تطبيق الإنشاءات بدون خنادق، تختلف ظروف التحميل عن التركيب التقليدي بالحفر المكشوف. ويجب تقييم منتجات مثلأنابيب الدفع المخصصة من الحديد المطاوع وفقاً لتصميم الدفع المحدد.

قد تتطلب قوى الدفع وسماحات المحاذاة والمحطات الوسيطة وطرق التزييت وظروف التربة فحوصات هندسية إضافية تتجاوز قبول أبعاد أنابيب المياه القياسي.

البطانات الداخلية تحمي جودة المياه والأداء الهيدروليكي

تشكل البطانة الداخلية مصدر قلق رئيسياً لمراقبة الجودة لأنها تفصل مياه الشرب المنقولة عن الركيزة الحديدية وتدعم أداءً هيدروليكياً مستقراً بمرور الوقت.

تُستخدم بطانة المونة الأسمنتية على نطاق واسع لأنابيب مياه الشرب من الحديد المطاوع. وتعتمد جودتها على التطبيق الصحيح والسماكة والمعالجة واستمرارية السطح ومقاومة التلف.

ينبغي للمفتشين البحث عن التغطية غير المكتملة والتشققات والمناطق اللينة وضعف الالتصاق والخشونة المفرطة أو التلف حول أطراف الأنابيب الذي قد يتطلب إصلاحاً قبل التركيب.

يجب أن تكون البطانة المعتمدة متوافقة مع كيمياء المياه المتوقعة. فقد تتطلب ظروف المياه العدوانية نظام بطانة مختلفاً أو تدابير حماية إضافية.

ينبغي أن تحدد وثائق المشروع ما إذا كانت مادة البطانة تحمل اعتمادات مناسبة للتلامس مع مياه الشرب للسوق المقصود وللإطار التنظيمي المعلن من قبل المرفق.

وتكتسب المناولة في الموقع الأهمية نفسها. إذ يمكن أن يؤدي إسقاط الأنابيب أو جر الأطراف الذكرية أو استخدام معدات رفع غير مناسبة إلى إتلاف البطانة الداخلية بعد اكتمال فحص المصنع.

لذلك ينبغي أن تشمل فحوصات الاستلام فحوصات بصرية داخلية تمثيلية وتوثيقاً بالصور وإجراءً واضحاً لتقييم وإصلاح التلف الموضعي المقبول.

يجب أن تتوافق الطلاءات الخارجية مع ظروف التربة والتركيب

تمنع الحماية الخارجية تآكل جسم الأنبوب الملامس للتربة والمياه الجوفية ومواد الردم والظروف البيئية التي يحتمل أن تكون مسببة للتآكل طوال عمره التشغيلي.

تتناول EN 545 عادةً أنظمة الطلاء الخارجي، لكن الاختيار المناسب يعتمد على الموقع. فلا تنطوي الترب العادية والترب شديدة العدوانية على المخاطر نفسها.

ينبغي لفرق الجودة والسلامة مراجعة دراسة التربة وبيانات المقاومة الكهربائية وظروف الرطوبة ومخاطر التيار الشارد والتعرض للكلوريد وسياسة المرفق المتعلقة بالتآكل قبل اعتماد أنظمة الحماية.

تشمل فحوصات القبول الشائعة تغطية الطلاء واستمراريته وتجانسه والتصاقه وسماكته عند الاقتضاء، وعدم وجود معدن مكشوف أو فقاعات أو خدوش شديدة أو أضرار مناولة.

قد يُحدد تغليف البولي إيثيلين أو أنظمة الطلاء المعززة كحماية إضافية. وتعتمد فعاليتها بدرجة كبيرة على التركيب الصحيح وتجنب التمزقات أو الفجوات.

ينبغي لمفتشي الموقع توثيق إصلاحات الطلاء قبل الردم. فبعد ردم الأنبوب تصبح العيوب صعبة التحديد ومكلفة التصحيح.

الوصلات والحشيات المطاطية والتركيبات عناصر حاسمة للتحكم في التسرب

لا يستطيع جسم أنبوب مطابق تعويض وصلة مختارة أو مركبة بصورة غير صحيحة. ويعد أداء الوصلة أساسياً لمنع التسرب والنظافة ومرونة الشبكة.

تستخدم أنظمة أنابيب الحديد المطاوع وفق EN 545 عادة وصلات مرنة بالدفع، لكن متطلبات المشروع قد تشمل أيضاً وصلات مقيدة أو ذات فلنجات أو ميكانيكية أو وصلات متخصصة أخرى.

يجب أن تتوافق حلقات الإحكام المطاطية مع خدمة مياه الشرب وتصميم الوصلة. تحقق من نوع الحشية وحجمها وحالة تخزينها وشهادتها وقابلية تتبع تصنيعها.

قبل التجميع، يجب على الفرق تنظيف التجاويف والأطراف الذكرية وأخاديد الحشيات. إذ يمكن للأوساخ أو الأحجار أو مواد التزييت الزائدة أو الأسطح التالفة أن تمنع تثبيت الحشية بشكل صحيح.

ينبغي للمفتشين تأكيد علامات الإدخال والانحراف المسموح للوصلة وممارسة التزييت والمحاذاة. فقد يؤدي الانحراف المفرط إلى تركيزات إجهاد أو الإخلال بأداء الإحكام بمرور الوقت.

تتطلب التركيبات مستوى التحكم نفسه المطبق على الأنابيب. فقد يؤدي عدم التطابق في تصنيف الضغط أو الطلاء أو البطانة أو ثقوب الفلنجة أو هندسة الوصلة إلى نقطة ضعف.

ينبغي أن تحدد وثائق الاستلام التركيبات بصورة منفصلة، بدلاً من معاملتها كملحقات ثانوية. إذ تمثل غالباً أكثر المكونات تعقيداً في شبكة التوزيع.

يجب أن تكون اختبارات المصنع والعلامات والتوثيق قابلة للتدقيق

تتحقق الاختبارات من أن ضوابط التصنيع تنتج منتجات موثوقة. وينبغي لمتخصصي الجودة فهم الاختبارات المطلوبة والسجلات التي تثبت إتمامها.

يعد اختبار الضغط الهيدروستاتيكي ضابطاً أساسياً لتحديد التسرب أو الضعف الهيكلي قبل الشحن. ويجب أن تكون معلمات الاختبار قابلة للتتبع إلى مقاس الأنبوب وفئته.

ينبغي أن تغطي سجلات الفحص أيضاً الفحص البصري وفحوصات الأبعاد وضوابط البطانة والطلاء والاختبارات الميكانيكية وأي أنشطة تحقق مطبقة للوصلات أو الحشيات.

يجب أن يحمل كل أنبوب علامات تعريف متينة تدعم فحص الاستلام. وتساعد العلامات عادة في تأكيد هوية المصنع ومرجع المواصفة والقطر والفئة وقابلية تتبع الإنتاج.

ينبغي أن تقارن مراجعة الوثائق متطلبات أمر الشراء بالشهادات وتقارير الاختبارات وقوائم التعبئة وعلامات المنتج الفعلية. ويجب أن تؤدي التناقضات إلى العزل وطلب الإيضاح.

تكون تقييمات جودة المورد أكثر موثوقية عندما تفحص قدرة العمليات وضوابط المعايرة وكفاءة الموظفين وسجل الإجراءات التصحيحية والتحكم في المواد المتعاقد عليها من الباطن.

سير عمل عملي لفحص الاستلام والتركيب

عند التسليم، تحقق أولاً من الكميات وهوية المنتج والحالة الظاهرة واكتمال الوثائق. وافصل العناصر التالفة أو المشكوك فيها قبل إصدارها لفرق التركيب.

استخدم خطة أخذ عينات قائمة على المخاطر للأبعاد وحالة الطلاء وسلامة البطانة وتعريف الحشيات والعلامات. وزد أخذ العينات عند تغير الدفعات أو الموردين أو ظروف النقل.

سجل حالات عدم المطابقة بالصور وتعريف الأنبوب والموقع والوصف وقرار التصرف. وتدعم الأدلة الواضحة المناقشات مع المورد وتمنع الاستخدام غير المصرح به للمواد المرفوضة.

قبل التركيب في الخندق، تأكد من أن الحفر وفرشة التأسيس ومعدات الرفع وطرق المناولة تتبع بيان الطريقة المعتمد ولا تلحق الضرر بأنظمة الحماية.

أثناء توصيل الوصلات، تحقق من النظافة وموضع الحشية والتزييت والمحاذاة وعمق الإدخال. وأثناء اختبار الضغط، راقب ضغط الاختبار ومدته وملاحظات التسرب وضوابط السلامة.

ينبغي أن تشمل سجلات التسليم النهائي المواقع المركبة وقابلية تتبع الأنابيب والتركيبات ونتائج اختبارات الضغط وسجلات الإصلاح وأدلة التطهير عند الحاجة والانحرافات المعتمدة.

الخلاصة: تعامل مع الامتثال لـ EN 545 كنظام جودة مضبوط

بالنسبة لشبكات مياه الشرب، ينبغي أن يستند اختيار أنابيب الحديد المطاوع وفق EN 545 إلى جودة مواد موثقة وأبعاد وأنظمة حماية وسلامة الوصلات وأدلة اختبارات موثقة.

تتحقق أقوى نتيجة للجودة من خلال ربط اعتماد المصنع وفحص الاستلام والإشراف على التركيب والسجلات النهائية في عملية تحكم واحدة قابلة للتتبع.

عند تطبيق هذه الفحوصات باستمرار، تستطيع فرق الجودة والسلامة اتخاذ قرارات قبول قابلة للدفاع عنها، مع حماية الصحة العامة وتقليل مخاطر التسرب ودعم أداء الشبكة على المدى الطويل.
