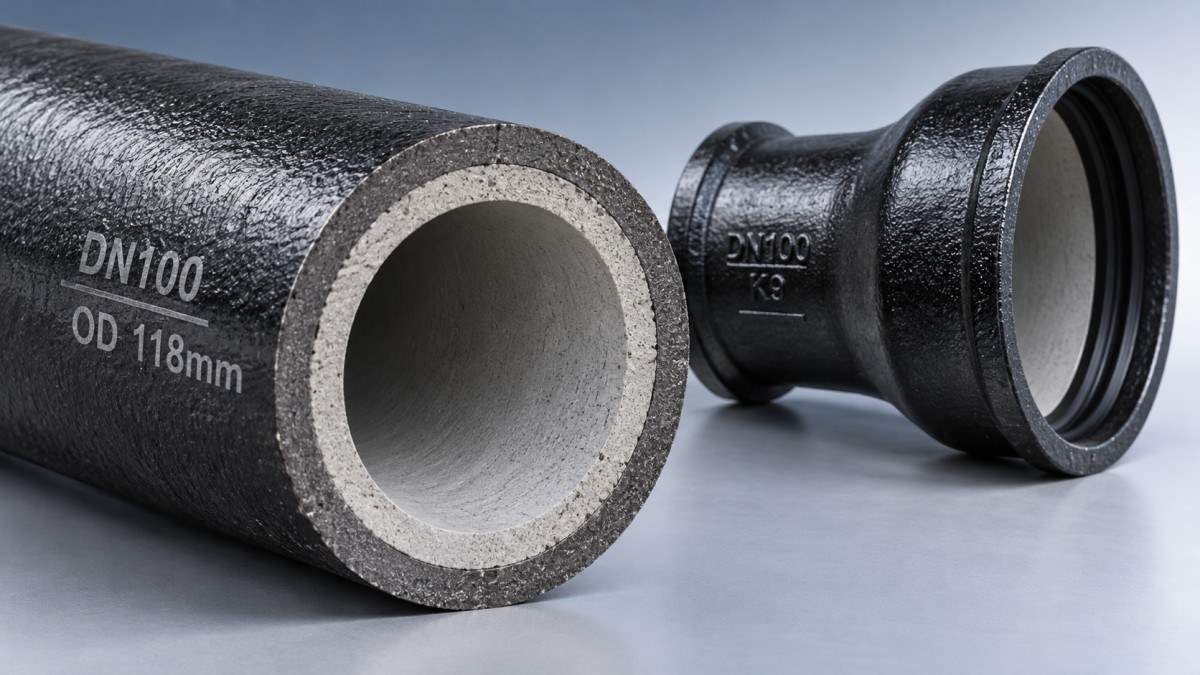

لماذا لا يبلغ القطر الخارجي لأنابيب الحديد الزهر المرن DN100 مقدار 100 مم؟

يبلغ القطر الخارجي المحدد عادةً لأنبوب حديد الدكتايل DN100 مقدار 118 mm وفق أنظمة الأبعاد الدولية والأوروبية الشائعة. ويحدد الرقم 100 مقاسه الاسمي، ولا يعني أن قطره الخارجي يبلغ 100 mm. تُحدد الأبعاد الخارجية للأنبوب وفق معيار الأبعاد المعمول به، بينما يتأثر قطره الداخلي أيضًا بسُمك الجدار والبطانة.

يكتسب هذا الفرق أهمية عند التوصيل. فالوصلة المختارة لقطر خارجي يبلغ 100 mm لن تلائم أنبوبًا يبلغ القطر المحدد لبدنه 118 mm. لكن وصلة المقبس المتوافقة مع أنابيب حديد الدكتايل DN100 مصممة وفق الأبعاد المخصصة لهذا المقاس الاسمي. ويكون تعيين المقاس المشترك مناسبًا عندما ينتمي الأنبوب والوصلة إلى أنظمة أبعاد وتوصيل متوافقة.

DN100 هو تعيين للمقاس، وليس قياسًا

يشير DN إلى القطر الاسمي، ويوفر طريقة موحدة لتحديد مقاسات الأنابيب والوصلات والصمامات ومكونات خطوط الأنابيب الأخرى. ويرتبط الرقم الذي يلي DN بمقاس ممر التدفق، لكن لا ينبغي اعتباره قياسًا دقيقًا للقطر الداخلي.

لذلك، فإن كتابة «DN100» تعني فئة مقاس موحدة. لكنها لا تحدد وحدها القطر الخارجي أو القطر الداخلي النهائي أو سُمك الجدار أو أبعاد المقبس. وتتطلب معرفة هذه التفاصيل الرجوع إلى المواصفة ذات الصلة أو الرسم البُعدي.

يتضح الفرق أكثر عند مقارنة المواد. فقد تختلف الأقطار الخارجية لأنبوب فولاذي وأنبوب بلاستيكي وأنبوب حديد دكتايل، حتى عند وصفها بمقاسات اسمية متشابهة. تعتمد بعض أنظمة الأنابيب القطر الخارجي مرجعًا أساسيًا للمقاس، بينما تستخدم أنظمة أخرى تعيينات اسمية مرتبطة بسلسلة أبعاد موحدة. ويؤدي الخلط بين هذين الأسلوبين إلى تناقضات ظاهرية لا وجود لها في الواقع.

مصدر بُعد 118 mm

يُعد القطر الخارجي البالغ 118 mm قيمة محددة ضمن سلسلة مقاسات موحدة لأنابيب حديد الدكتايل، ويمنح الأنابيب والوصلات المطابقة سطح توصيل خارجيًا محددًا. ولا ينبغي تفسيره على أنه ناتج عن معادلة عامة يكون فيها 100 mm من القطر الداخلي مضافًا إليها دائمًا سُمكا جدار ثابتان ليعطي 118 mm.

تفترض هذه العملية الحسابية أن سُمك الجدار ثابت وأن القطر الداخلي يبلغ 100 mm بالضبط. ولا ينتج أي من الافتراضين عن DN100. فقد تختلف سماكات الجدار المسموح بها ضمن المقاس الاسمي نفسه، كما تؤثر البطانة الداخلية في الفتحة النهائية.

يسمح ثبات القطر الخارجي للمقابس وأنظمة الإحكام المتوافقة باستيعاب أنابيب ذات سماكات جدار محددة مختلفة. يتغير سُمك الجدار باتجاه الداخل، بينما يظل بُعد التوصيل الخارجي مضبوطًا. وهذا يدعم قابلية تبادل هندسة التوصيل ضمن النظام المعني، مع مراعاة حدود التفاوت ومتطلبات الوصلة الخاصة به.

وتكتسب عبارة «ضمن النظام المعني» أهمية هنا. فمجرد وجود الرمز DN لا يضمن أن جميع المنتجات المتداولة عالميًا تتبع سلسلة الأبعاد نفسها. فقد تستخدم المواصفات الإقليمية أو أنظمة الأنابيب الأخرى أساليب مختلفة لتحديد المقاسات. ولا يُعتمد 118 mm على أنه القطر المحدد لبدن الأنبوب إلا بعد التأكد من أن وثائق المنتج تشير إلى سلسلة الأبعاد هذه.

يتغير القطر الداخلي باختلاف الجدار والبطانة

يتضمن المقطع العرضي للأنبوب أبعادًا منفصلة: السطح الخارجي لبدن الحديد، والسطح الداخلي لجدار الحديد، والسطح النهائي لأي بطانة داخلية. ويُعد الخلط بين هذه الحدود سببًا شائعًا لتوقع قطر غير صحيح.

في مقطع دائري مثالي ذي سُمك موحد، تكون العلاقة البُعدية كما يلي:

القطر الداخلي النهائي = القطر الخارجي لبدن الحديد − ضعف سُمك جدار الحديد − ضعف سُمك البطانة الداخلية.

توضح هذه العلاقة الهندسة، أما الرسم الخاص بالمنتج فيحدد القيم الفعلية وحدود التفاوت. فإذا زاد سُمك جدار الحديد مع ثبات القطر الخارجي للبدن، صغر القطر الداخلي. كما تؤدي إضافة بطانة داخلية إلى تقليل القطر الداخلي النهائي مرة أخرى من دون تغيير التعيين الاسمي.

تُؤخذ بطانة الملاط الأسمنتي، عند تحديدها، في الحسبان عند تقييم مجرى المياه، لا ضمن سُمك الحديد الإنشائي. كما يجب التعامل مع الطلاءات الخارجية على نحو منفصل. فالقياس فوق الطلاء يشمله، في حين قد يحدد الرسم البُعد المرجعي عند سطح الحديد. وتحدد المواصفة المعمول بها مرجع الأبعاد وطريقة القبول.

وبالتالي، فإن طرح 100 من 118 ثم قسمة الناتج على اثنين لا يحدد سُمك جدار الأنبوب. فهذه العملية تفترض أن القطر الداخلي النهائي يبلغ 100 mm بالضبط وتتجاهل البطانة. وعند تقييم مقطع أنبوب، يجب الحصول مباشرةً على أبعاد الجدار والبطانة المحددة.

تصنيف الضغط لا يغيّر تعريف DN100

تصف فئة الضغط والمقاس الاسمي خاصيتين مختلفتين. يحدد DN100 سلسلة المقاسات، بينما تحدد الفئة فئة أداء وفقًا لمعيار الأنابيب المعمول به. وقد يؤثر تغيير الفئة في سُمك الجدار المطلوب من دون تغيير القطر الخارجي الموحد لبدن الأنبوب.

ولهذا يمكن لأنبوبين DN100 أن يشتركا في بُعد التوصيل الخارجي نفسه، مع اختلاف أبعادهما الداخلية. كما يفسر ذلك سبب عدم كفاية القطر الخارجي وحده لتحديد ملاءمة الأنبوب للضغط. إذ تسهم متطلبات المادة وسُمك الجدار وتصميم الوصلة والتصنيف المعمول به جميعًا في هذا التقييم.

عند الاطلاع على قائمة منتج مثل أنبوب حديد الدكتايل من الدرجة C، لا يكفي عنوان المنتج لتحديد المواصفات البُعدية كاملةً. وينبغي أن تتضمن البيانات الفنية المصاحبة المقاس الاسمي ومعيار الأبعاد والقطر الخارجي ومتطلبات سُمك الجدار وترتيب الوصلة. ولا يمكن لبيان الدرجة أو الفئة أن يحل محل هذه التفاصيل.

يتطلب اختيار وصلة مطابقة أكثر من مجرد الرمز DN

في وصلة المقبس، يدخل طرف الأنبوب في حشية مثبتة داخل المقبس. ويعتمد الإحكام على قطر الطرف المحدد وحدود التفاوت البُعدي وشكل الحشية وهندسة المقبس. ويُعد تطابق المقاس الاسمي نقطة البداية، لكن التوافق يتطلب أيضًا استخدام نظام الوصلات الصحيح.

أما القارنة الميكانيكية، فتتطلب أن يشمل نطاق الأقطار الخارجية المنشور لها بُعد الأنبوب الفعلي. وقد يشير وصف القارنة بأنها «100 mm» ببساطة إلى المقاس الاسمي أو إلى نطاق أقطار مقاسة. ويوضح الرسم أو جدول النطاق المصاحب المقصود.

وتتطلب الوصلات ذات الشفاه مقارنةً مختلفة. إذ يصف DN100 المقاس الاسمي، بينما يحدد معيار الشفة وتصنيف الضغط تفاصيل مثل نمط البراغي وأبعاد التزاوج. ولا يحدد قطر بدن الأنبوب البالغ 118 mm ما إذا كان بالإمكان ربط شفتيْن معًا بالبراغي.

وتتطلب الوصلات الانتقالية بين حديد الدكتايل ومواد أخرى عناية خاصة باختلاف أساليب تحديد المقاسات. ويجب أن يطابق كل طرف من المهايئ القطر الخارجي لأنبوبه. ولا يثبت تعيين المقاس الاسمي 100 لكلا الأنبوبين تساوي أبعادهما الخارجية.

تفسير القياس على أنبوب فعلي

عند تقييم القطر الخارجي للأنبوب، قِس الجزء المستقيم من البدن أو المنطقة المحددة للطرف. فالمقبس المتسع له بُعد خارجي مختلف، لذا لا يؤكد القياس المأخوذ عبره مقاس البدن.

تؤثر حالة السطح أيضًا في النتيجة. فقد تؤثر سماكة الطلاء والمواد العالقة والأضرار الموضعية في القياس. ويساعد أخذ قياسات في أكثر من اتجاه على التمييز بين اختلاف عام في القطر وعدم الاستدارة الموضعية، مع ضرورة إجراء القبول وفق طريقة الفحص وحدود التفاوت المحددة.

يتوافق قياس قريب من 118 mm على أنبوب DN100 مع نظام الأبعاد الموضح هنا، لكنه لا يثبت بمفرده استيفاء الأنبوب لجميع المتطلبات. وبالمثل، يجب مقارنة أي اختلاف طفيف عن القطر المحدد بحدود التفاوت المسموح بها قبل اعتباره عيبًا.

تحافظ المواصفة المفيدة على وضوح المتطلبات المنفصلة: DN100، ومعيار الأبعاد المعمول به، والقطر الخارجي المحدد لبدن الأنبوب، والفئة المطلوبة، وتفاصيل البطانة، ونوع الوصلة. وعند تحديد هذه البنود، يصف «100» و«118 mm» جانبين مختلفين من الأنبوب نفسه بوضوح.
