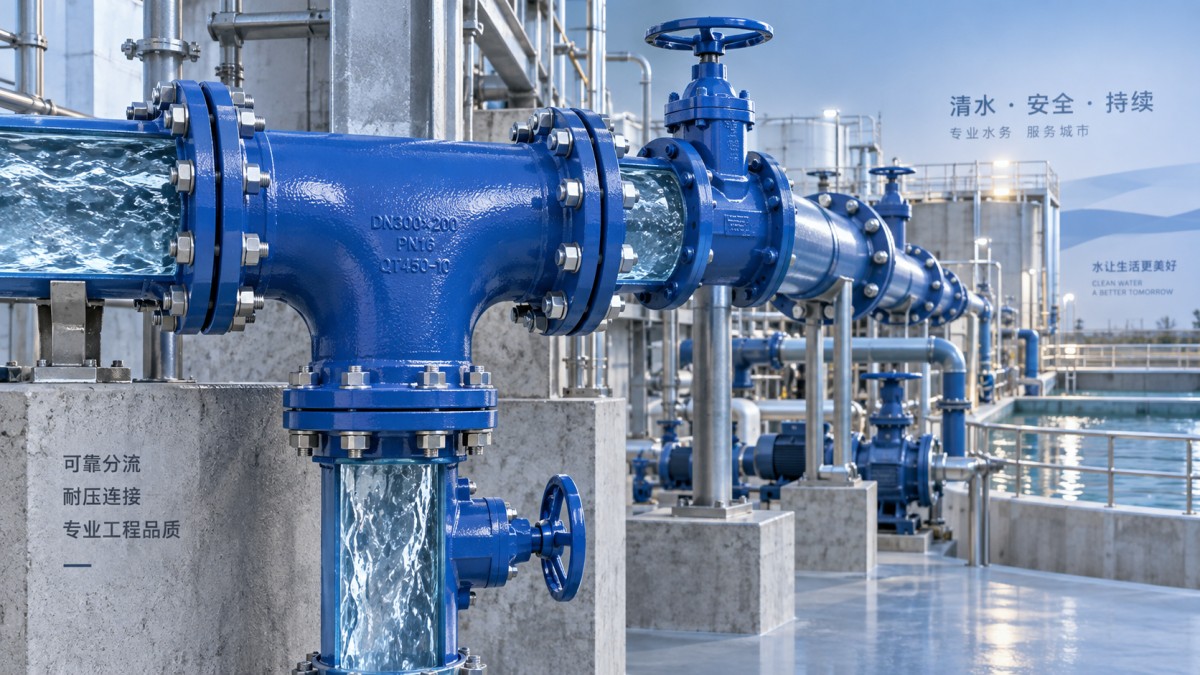

تصميم توزيع التدفق باستخدام وصلات ثلاثية الاتجاهات في خطوط أنابيب المياه

إن وصلة الثلاثة اتجاهات ليست مجرد نقطة يتحول فيها أنبوب واحد إلى أنبوبين. ففي خط أنابيب المياه، تُنشئ نقطة قرار هيدروليكية: مقدار التدفق الذي يدخل إلى الفرع، ومقدار فاقد الضغط عند الوصلة، وكيفية انتقال الضغوط العابرة، وما إذا كان يمكن تركيب التوصيلة وصيانتها دون إضعاف الخط الرئيسي. قد يؤدي استخدام وصلة تي صحيحة هندسياً لكنها غير متوافقة بشكل جيد مع ظروف التشغيل إلى عدم كفاية الإمداد للفرع، أو فرض تكلفة ضخ يمكن تجنبها، أو تعقيد العزل أثناء الإصلاحات.

لشبكات النقل البلدية وشبكات التوزيع وأنظمة المياه الصناعية وتوصيلات المرافق الكبيرة، ينبغي بالتالي اختيار الوصلة كجزء من ترتيب الفرع بدلاً من اعتبارها عنصراً منفصلاً في الكتالوج. ويؤثر قطر الخط الرئيسي وقطر الفرع واتجاه التدفق وضغط التشغيل وترتيب الصمامات وطريقة التثبيت وتسلسل الإنشاء جميعها في النتيجة.

ابدأ بالدور الهيدروليكي للفرع

السؤال الأول هو ما إذا كان الفرع مخصصاً لتوفير تدفق تشغيل منتظم، أو إمداد متقطع، أو تغذية امتداد مستقبلي، أو خدمة توصيلة مياه مكافحة الحريق، أو العمل كتجاوز أو تصريف. وتؤدي هذه المهام إلى أولويات تصميم مختلفة.

يجب أن يحصل فرع الخدمة المستمرة على ضغط كافٍ في ظل الطلب العادي وذروة الطلب معاً. وينبغي تحديد قطره بناءً على تدفق الفرع المطلوب والسرعة المقبولة، وليس ببساطة على أقرب مقاس قياسي للمخرج. وقد يؤدي تقليل قطر الفرع بشكل مفرط إلى خفض التكلفة الأولية للوصلة، لكنه يزيد السرعة الموضعية وفاقد الاحتكاك. كما قد يجعل استعادة الضغط صعبة عند تمديد الشبكة الواقعة في اتجاه المصب.

يمثل الفرع قليل الاستخدام مصدر قلق مختلفاً. فقد يؤدي انخفاض معدل التجديد إلى مشكلات في جودة المياه وإدارة الرواسب في الخطوط المغلقة النهاية أو ضعيفة الدوران. وعند الاحتفاظ بفرع للاستخدام المستقبلي، ينبغي أن يوفر التصميم وسيلة عزل موثوقة وترتيباً عملياً للغسل أو التشغيل الأولي. ولا تحل وصلة التي نفسها هذه المسائل التشغيلية؛ بل تحدد الهندسة التي تتيح التحكم اللاحق أو تقيده.

يُعد اتجاه التدفق مهماً بقدر أهمية القطر الاسمي. ففي وصلة تي تقليدية متساوية أو مخفضة، يغير التدفق المحول عبر مخرج بزاوية 90 درجة اتجاهه بصورة مفاجئة. وينتج عن ذلك اضطراب وفاقد ضغط موضعي متأصلان في التوصيلة. وعندما يحتاج الفرع إلى حصة كبيرة من تدفق الخط الرئيسي، أو عندما يكون استهلاك الطاقة حساساً، قد يحتاج المهندسون إلى تقييم ما إذا كانت توصيلة منحنية أو فرعاً موجهاً بشكل مختلف أو تخطيط شبكة مُعدّلاً يوفر نتيجة هيدروليكية أفضل. ولا ينبغي التعامل مع وصلة الثلاثة اتجاهات على أنها محايدة هيدروليكياً.

حدّد مقاس الوصلة وفق حالة التشغيل الحاكمة

غالباً ما يتم التحقق من مقاس الفرع مقابل رقم الطلب المتوسط، بينما تحكم النظام فعلياً حالة طلب أعلى، أو سيناريو تدفق الحريق، أو قدرة المضخة، أو ترتيب تشغيل مرحلي. ويتمثل التحقق ذي الصلة في الضغط المتاح عند الفرع بعد احتساب جميع الفواقد الواقعية في اتجاه المصب: احتكاك الأنابيب، والوصلات، والصمامات، والعدادات، وتغير الارتفاع، وأي أجهزة للتحكم في الضغط.

بالنسبة إلى وصلة تي مخفضة، يجب أن يحافظ المجرى الرئيسي على سعة النقل المطلوبة عبر المسار المستقيم. وينبغي تحديد مقاس مخرج الفرع وفق تدفق التصميم لنقطة السحب. ويبدو ذلك مباشراً، إلا أن خطأين متكررين يستحقان الاهتمام:

• افتراض أن الفرع يمكنه استقبال التدفق المطلوب لأن قطره الاسمي يبدو مناسباً، دون التحقق من الضغط المتبقي عند نقطة التوصيل.
• اختيار وصلة تي متساوية بينما يكون الفرع أصغر بشكل ملحوظ، ثم الاعتماد على مخفض مباشرة في اتجاه المصب. فقد يضيف ذلك وصلات، ويشغل مساحة تركيب أكبر، ويُدخل واجهة محتملة أخرى للتسرب أو لتعقيدات التثبيت.

غالباً ما توفر وصلة تي مخفضة مصنّعة في المصنع ترتيباً أنظف عندما يكون مقاس الفرع معروفاً. فهي تقلل عدد المكونات وتجعل التحكم في قائمة المواد أسهل. ومع ذلك، قد يكون استخدام مخفض منفصل مبرراً عندما يكون القطر في اتجاه المصب غير مؤكد، أو عند التخطيط لإنشاء مرحلي، أو عندما يجب إبقاء الفرع مسدوداً مؤقتاً بمقاس توصيلة مستقبلية أكبر.

يجب أيضاً أن يتبع تصنيف ضغط الوصلة نطاق الضغط الفعلي للنظام، لا ضغطه الساكن العادي فقط. فقد تؤدي أحداث بدء وإيقاف المضخة وإغلاق الصمام والتغيرات المفاجئة في الطلب وحركة الهواء إلى توليد ضغوط عابرة. وتشكل وصلة التي جزءاً من حدود الضغط، وقد تصبح توصيلة الفرع موضعاً يتغير فيه سلوك موجة الضغط بسبب عدم الاستمرارية في هندسة الأنبوب. وقد يكون تحليل الاندفاعات ضرورياً لخطوط الضخ الطويلة والأنظمة عالية الضغط والصمامات سريعة التشغيل والفروع كبيرة القطر.

يحدد نوع التوصيل جانباً كبيراً من مخاطر التركيب

في أنظمة مياه الحديد الدكتايل، تفرض ترتيبات الفلنجة والوصلات ذات الجرس والطرف والوصلات الميكانيكية والوصلات المقيّدة متطلبات ميدانية مختلفة. ويعتمد الخيار الأنسب على ما إذا كان خط الأنابيب مدفوناً أو مكشوفاً، وما إذا كان الدفع المحوري كبيراً، ومقدار سماحية المحاذاة المطلوبة، وما إذا كان التفكيك لاحقاً متوقعاً.

تُعد وصلات التي ذات الفلنجة مفيدة في غرف التفتيش وغرف المعدات ومحطات العدادات وتجميعات الصمامات حيث يتوفر الوصول وقد تحتاج المكونات إلى الإزالة. وتكتسب قيودها الأهمية نفسها: إذ تتطلب الوصلات ذات الفلنجة شد البراغي بانضباط، واختيار حشية مناسبة، ودعماً كافياً، ومساحة كافية حول التجميعة. ونادراً ما تبرر نقل ترتيب فوق الأرض مباشرة إلى خندق مدفون مزدحم.

يمكن لوصلات الجرس أو الدفع أن تبسط التركيب المدفون، لكنها لا توفر تلقائياً مقاومة للدفع. فعند وصلة التي، يؤدي تغير اتجاه التدفق وضغط الفرع إلى قوى غير متوازنة. ويجب أن يحدد تصميم المشروع كيفية مقاومة هذه القوى—من خلال وصلات مقيّدة، أو كتل دفع مصممة، أو نظام تثبيت معتمد آخر. ولا يمكن تأجيل القرار إلى المُركّب بعد بدء الحفر، لأن حالة التربة وأبعاد الخندق وتكوين الوصلات وإمكانية الوصول تؤثر في جدوى الطريقة المختارة.

توفر الوصلات الميكانيكية إمكانية ضبط مفيدة أثناء الربط والتركيبات المقيدة، لا سيما عندما يلزم تصحيح طفيف للمحاذاة. ومع ذلك، يعتمد أداؤها على الوضع الصحيح للحلقة الضاغطة، وشد البراغي، وتركيب الحشية، وتصميم التثبيت عند الاقتضاء. ويكون جدول الوصلات الذي يحدد القطر وتصنيف الضغط فقط غير مكتمل إذا لم يحدد تكوين النهايات ومتطلبات التثبيت.

لا تفصل وصلة التي عن تخطيط الصمامات وإمكانية الوصول

تحتاج توصيلة الفرع إلى فلسفة تشغيل. فإذا كان يجب عزل الفرع دون مقاطعة الخط الرئيسي، فينبغي وضع صمام العزل بالقرب من وصلة التي، مع خلوص كافٍ للتشغيل والإصلاح. وإذا كان الخط الرئيسي قد يحتاج أيضاً إلى عزل مقطعي، فينبغي تنسيق مواقع الصمامات بحيث لا يؤدي تعطل فرع إلى منطقة إيقاف أكبر من اللازم.

يعتمد اختيار الصمام على المهمة. فقد يُستخدم صمام بوابة أو صمام فراشة للعزل في العديد من تطبيقات المياه، بينما قد تكون هناك حاجة إلى جهاز تحكم عندما يجب إدارة ضغط الفرع أو تدفقه. وفي التركيبات التي تشمل مياه العمليات أو وسائط تتطلب سلوك الإغلاق وتوافق المواد فيها مراجعة أدق، يمكن النظر فيصمام الحجاب الحاجز ضمن ترتيب الصمامات الأوسع. ولا ينبغي افتراض أنه بديل لوظيفة عزل خط الأنابيب دون التحقق من تصنيف الضغط وسعة التدفق وإمكانية الوصول للصيانة والوسط التشغيلي.

يمكن لصمامات الفروع وصمامات الهواء والعدادات والمصارف ونقاط أخذ العينات أن تحول تركيب وصلة تي بسيط إلى تجميعة مدمجة يصعب الوصول إليها. وينبغي أن تراعي خلوصات الرسم حركة المفتاح وإزالة الأغطية وحركة المشغّل ومساحة الرفع والدخول إلى الغرفة والاستبدال مستقبلاً، وليس فقط المساحة التي يشغلها الأنبوب والوصلة. فالفرع الذي يمكن تركيبه ولكن لا يمكن عزله أو صيانته بأمان ليس حلاً متكاملاً.

يجب أن تتوافق خيارات المواد والطلاء مع بيئة التعرض، وليس فقط مع المياه المنقولة

تُقدّر وصلات الثلاثة اتجاهات المصنوعة من الحديد الدكتايل في خطوط أنابيب المياه لقوتها واستقرار أبعادها وتوافقها مع أنظمة أنابيب الحديد الدكتايل. إلا أن أداءها طويل الأجل يعتمد على نهج الحماية الكاملة من التآكل. وينبغي أن تتناسب البطانة الداخلية مع جودة المياه وظروف الخدمة؛ كما ينبغي أن يعكس الطلاء الخارجي، والحماية الإضافية عند الحاجة، شدة تآكل التربة وظروف المياه الجوفية وبيئة التركيب ومواصفات المشروع.

ينبغي مراجعة جسم الوصلة ومكونات الوصلات والبراغي والحلقات الضاغطة والحشيات ووسائل التثبيت كوحدة متكاملة. ولا يكفي أن تفي الوصلة الرئيسية بمواصفات المواد المطلوبة إذا أصبحت المثبتات المكشوفة أو المكونات المساعدة غير المتوافقة هي العناصر المحددة للأداء. وبالنسبة إلى المشاريع الموردة عبر الأسواق، ينبغي أن تحدد الوثائق معيار المنتج المعمول به والسلسلة البعدية وتصنيف الضغط ونظام البطانة والطلاء ومتطلبات الاختبار. ولا تكون الوصلات المتشابهة ظاهرياً قابلة للاستبدال بالضرورة عند اختلاف ثقوب الفلنجة أو أبعاد الجرس أو فئات الضغط أو متطلبات الاعتماد.

احمِ التوصيلة أثناء الإنشاء

تنشأ العديد من عيوب توصيلات الفروع من عملية التركيب بدلاً من عملية الصب. ويجب أن يدعم الفرش الوصلة والأنابيب المجاورة دون تحميل نقطي. ولا ينبغي سحب الفرع إلى المحاذاة بإجبار الوصلة، كما ينبغي أن يوفر الخندق مساحة عمل كافية لتجميع الوصلات بشكل صحيح. وتتطلب الوصلات الثقيلة طريقة رفع معتمدة تتجنب إتلاف البطانات والطلاءات ووجوه الجرس ومقاعد الحشيات.

قبل الردم، تحقق من الاتجاه ومنسوب الفرع وإدخال الوصلات أو شد البراغي وتركيب وسائل التثبيت واتجاه الصمام وإمكانية الوصول إلى الأغطية أو الإغلاقات المؤقتة. وينبغي أن يتبع اختبار الضغط إجراء المشروع المعمول به وأن يراعي إزالة الهواء من قسم الاختبار والتثبيت الآمن. وإذا كان فرع جديد متصلاً بنظام قائم، فينبغي أن تعالج خطة الربط مدة الإيقاف وإزالة المياه والتطهير عند الحاجة والتحكم في التلوث واستعادة الخدمة.

إن أفضل ترتيب لوصلة الثلاثة اتجاهات هو الذي يوزع التدفق المطلوب مع الحفاظ على سلامة الخط الرئيسي وقابليته للتشغيل. وتتحقق هذه النتيجة من خلال مواءمة المتطلبات الهيدروليكية وهندسة الوصلة وتصميم الضغط والتثبيت ونوع الوصلة وترتيب الصمامات والحماية من التآكل وظروف التركيب الميداني قبل إصدار المواد للشراء. وعادةً ما يؤدي التعامل مع وصلة التي كسلعة بسيطة إلى نقل القرارات الهندسية غير المحسومة إلى الموقع، حيث تكون معالجتها أبطأ وأكثر تكلفة.
