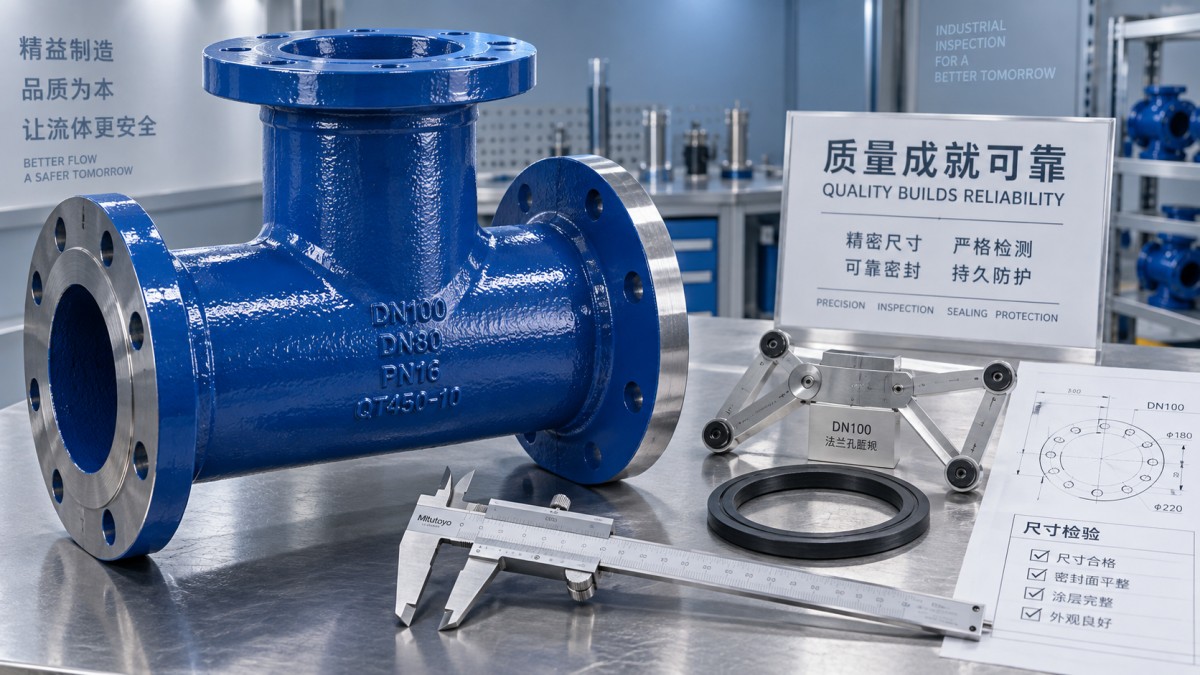

نقاط فحص الوصلات ثلاثية الاتجاهات في شبكات الأنابيب المضغوطة

نقاط فحص الوصلات ثلاثية الاتجاه في شبكات الأنابيب المضغوطة

في شبكات الأنابيب المضغوطة، يجب أن تتحمل كل وصلة ثلاثية الاتجاه الضغط الداخلي، وتحافظ على إحكام موثوق، وتصون استقرار التدفق عند وصلات التفرع. وبالنسبة لمديري مراقبة الجودة والسلامة، يُعد الفحص المنهجي للأبعاد، وسلامة المسبوكات، وجودة الطلاء، وأسطح الوصلات، وأداء الضغط، أمراً أساسياً لمنع التسرب والتمزق والتوقفات المكلفة. يوضح هذا الدليل نقاط الفحص الحرجة لوصلات الحديد المطاوع ثلاثية الاتجاه قبل التركيب والتشغيل.

نادراً ما تكون وصلة التفرع تفصيلاً ثانوياً. فهي تغيّر مسار الأحمال عبر شبكة الأنابيب، وتُحدث اضطراباً موضعياً في التدفق، وغالباً ما تصبح نقطة ذات عواقب جسيمة أثناء اختبار الضغط أو أعمال الصيانة اللاحقة. قد تكون الوصلة ثلاثية الاتجاه على شكل وصلة T أو وصلة T مخفضة أو تكوين تفرع آخر، إلا أن منطق الفحص متشابه: التحقق من أن المكوّن المورَّد هو المكوّن المصمم، ثم التأكد من أن حالة مادته وواجهات وصلاته مناسبة لمتطلبات التشغيل.

ابدأ بإمكانية التتبع والتوافق مع التصميم

يجب أن يبدأ الفحص قبل المعاينة البصرية. تحقق من مواصفات الشراء، والرسومات المعتمدة، وقائمة التعبئة، وتعريف المسبوكات مقارنة بالوصلة الفعلية. يجب أن يكون القطر الاسمي للخط الرئيسي والفرع، وفئة الضغط أو ضغط التصميم، ونوع الوصلة الطرفية، ومتطلبات التبطين، ونظام الطلاء، ومعيار المشروع المعمول به، جميعها واضحة. قد تبدو الوصلة سليمة، لكنها قد تكون غير مناسبة إذا اختلف حجم الفرع أو ترتيب الجلبة أو ثقوب الفلنجة أو الضغط المسموح به عن التصميم المعتمد.

قد يُشار في المشروع إلى معايير مثل ISO 2531 أو EN 545 أو EN 598 أو معايير AWWA ذات الصلة بالوصلات، إلا أن مدى انطباقها يعتمد على ظروف التشغيل والمتطلبات التعاقدية. لا ينبغي للمفتشين افتراض أن تسمية معيارية وحدها تحسم كل مسألة. فلا يزال يلزم التحقق من متطلبات الضغط والوسط والبيئة الخارجية وترتيب التقييد وأداء الطلاء المطلوب مقابل وثائق المشروع.

تكون إمكانية التتبع مفيدة بشكل خاص عند ظهور حالة عدم مطابقة لاحقاً. يجب أن تبقى العلامات مقروءة بما يكفي لربط الوصلة بدفعتها أو صهرتها أو سجل إنتاجها أو وثائق فحصها حسبما يقتضيه الطلب. إذا أخفت إعادة الطلاء أو المناولة في الموقع المعرّفات، فسجّلها قبل التركيب.

فحوصات الأبعاد: أكثر من مجرد الحجم الاسمي

يجب أن تتوافق وصلة الحديد المطاوع ثلاثية الاتجاه بصورة صحيحة مع الأنابيب المتصلة أو الغدد أو الحشيات أو الفلنجات أو القارنات. قِس الأبعاد الرئيسية باستخدام أدوات معايرة مناسبة للتفاوت الذي يجري التحقق منه. تشمل النقاط المهمة عمق الجلبة، وطول إدخال الطرف الذكري عند الاقتضاء، والقطر الخارجي عند منطقة الوصلة، والقطر الخارجي للفلنجة، ونمط ثقوب المسامير، وحالة الوجه، وزاوية الفرع، والأبعاد الكلية من المركز إلى النهاية.

تستحق زاوية الفرع اهتماماً لأن خطأ زاوي صغير قد يسبب إجهاداً أثناء التجميع في تخطيط خطوط أنابيب صلب. وبالمثل، يجب مراجعة وصلة T المخفضة باعتبارها هندسة متكاملة، وليس فقط كقطر رئيسي واحد وقطر فرع أصغر واحد. قد تؤدي أبعاد خط المركز غير الصحيحة إلى إجبار فرق الموقع على سحب الأنبوب إلى موضعه. وقد يؤدي ذلك إلى تحميل مسبق على الوصلات وزيادة احتمال حدوث تسرب أثناء التشغيل التجريبي.

بالنسبة للنهايات ذات الفلنجات، افحص ثقوب المسامير من حيث العدد والقطر والتباعد والمحاذاة. وبالنسبة للنهايات ذات الجلب، افحص مقعد الحشية، وأخدود التثبيت عند وجوده، والملف الداخلي. قد لا يكشف الفحص البصري وحده عن جلبة غير مستوية أو عيب يمنع حلقة الإحكام المطاطية من الاستقرار بشكل متجانس.

سلامة المسبوكات وحالة السطح

يوفر الحديد المطاوع قوة ومتانة مفيدتين لشبكات المياه والخدمات المضغوطة، إلا أن جودة الصب تظل عنصراً أساسياً للموثوقية. افحص الجسم وانتقالات المحور وتقاطع الفرع وأعناق الفلنجات تحت إضاءة كافية. ابحث عن الشقوق، والتراكبات، والطيات، والإغلاقات الباردة، والمسامية الظاهرة، وشوائب الرمل، والزوائد الحادة، والطحن المفرط، والمناطق ذات الملمس السطحي غير المعتاد.

تُعد منطقة الالتقاء بين الخط الرئيسي والفرع مهمة بصورة خاصة. فهي موضع يتغير فيه الشكل الهندسي بشكل مفاجئ، ويمكن أن تتجمع فيه أحمال الضغط وأحمال التركيب واحتمال حركة التربة. ينبغي تقييم الإصلاح الموضعي أو الطحن الكثيف في هذه المنطقة وفقاً لمعايير القبول المعمول بها، بدلاً من قبوله دون تدقيق. فالمسألة ليست المظهر التجميلي؛ بل ما إذا كانت استمرارية الجدار وسمك المقطع المطلوب قد تم الحفاظ عليهما.

عندما يتطلب المشروع فحصاً إضافياً، مثل المسح البعدي أو التحقق بالموجات فوق الصوتية من السمك أو فحص الجسيمات المغناطيسية أو اختبار الضغط الموثق، فاستخدم الطريقة ومعايير القبول المحددة. لا تستبدل حكماً بصرياً غير رسمي باختبار مطلوب. وفي المقابل، تجنب فرض اختبارات إضافية من دون النظر في مدى الملاءمة التقنية للطريقة لتصميم الوصلة ومتطلبات العقد.

افحص الطلاءات والبطانات وأسطح الوصلات بشكل منفصل

يحمي الطلاء الخارجي والبطانة الداخلية جانبين مختلفين من الوصلة، وينبغي تقييمهما بصورة مستقلة. قد يتعرض السطح الخارجي للتربة المدفونة أو الرطوبة أو المناولة الميكانيكية أو التعرض الجوي. وقد يتعرض السطح الداخلي لمياه الشرب أو المياه الخام أو مياه الصرف أو وسط آخر له متطلبات خاصة به لمقاومة التآكل والنظافة. تأكد من وجود النظام المحدد ومن عدم تضرر حالته أثناء التخزين أو النقل.

ابحث عن المعدن المكشوف، والفقاعات، والتقشر، والثقوب الدقيقة، وأضرار الصدمات، وضعف تغطية الحواف، والتلوث، والرتوش غير المكتملة. قد تكون قياسات سماكة الطلاء ضرورية عندما تقتضيها المواصفات، ولكن ينبغي أخذ القراءات باستخدام جهاز معايرة مناسب وتفسيرها وفقاً لنظام الطلاء ذي الصلة. لا تثبت قيمة سماكة واحدة الجودة الكلية إذا كان الالتصاق أو التغطية أو تحضير السطح ضعيفاً.

تتطلب أسطح الوصلات مستوى أكثر صرامة من النظافة. يجب أن تكون الأجزاء الداخلية للجلب، ومناطق تلامس الحشيات، وأوجه الفلنجات، وثقوب المسامير خالية من الطلاء السائب والرمال وقشور الصدأ والأضرار التي قد تعيق الإحكام. لا ينبغي أن يتراكم طلاء الإصلاح على مقعد الحشية أو وجه الفلنجة. فقد يؤدي هذا العيب الذي يبدو صغيراً إلى ضغط غير متساوٍ وتسرب لا يظهر إلا بعد تعريض الخط للضغط.

قدرة تحمل الضغط والاستعداد للاختبار

اختبار الضغط هو حدث يخص النظام، وليس مجرد حدث يخص الوصلة. قبل الاختبار الهيدروستاتيكي، تأكد من أن الوصلة ثلاثية الاتجاه المركبة مزودة بتقييد مناسب لقوى الدفع أو بتثبيت حيثما يتطلب التصميم ذلك. تؤدي التغيرات في الاتجاه ووصلات التفرع إلى توليد دفع هيدروليكي. وقد تتحرك وصلة اجتازت اختبار المصنع أو تنفصل في الموقع إذا كانت شروط تقييد الوصلة أو كتل الدفع الخرسانية أو الوصلات المقيدة أو الدعم المحيط غير كافية.

أثناء الفحص قبل الاختبار، تحقق من موضع الحشية، وتسلسل شد المسامير للوصلات ذات الفلنجات، وترتيبات عزل الفرع، ونقاط التهوية، ودعم الأنابيب المتصلة. يمكن للجيوب الهوائية أن تشوه نتائج الاختبار وتسبب مخاطر يمكن تجنبها. يجب أن يتبع ضغط الاختبار ومدته وطريقة التسرب المسموح بها ومنطقة الاستبعاد للسلامة إجراءات المشروع والمتطلبات المحلية المعمول بها؛ ولا ينبغي اختيارها وفقاً لقاعدة عامة تقريبية.

إذا حدث تسرب، فسجل موقعه قبل الفك. ميّز بين التسرب عند واجهة الحشية، أو وجه فلنجة متضرر، أو مسامير مرتخية أو مشدودة بشكل غير متساوٍ، أو بقايا طلاء في جلبة، أو عيب محتمل في جسم الوصلة. إن التعامل مع جميع التسريبات بوصفها «مشكلات حشيات» قد يخفي السبب الفعلي ويكرر الفشل عند وصلة التفرع التالية.

اجعل الفحص ملائماً للوصلة بأكملها

لا ينبغي فحص وصلة ثلاثية الاتجاه بمعزل عن المكونات المجاورة. وغالباً ما تحدد العناصر الانتقالية ما إذا كان التجميع قادراً على استيعاب اختلافات التفاوت والبقاء قابلاً للخدمة. بالنسبة لأعمال الإصلاح أو الوصلات بين المقاطع ذات الجلب المتوافقة، يمكن النظر في جلبة مزدوجة المقبس ضمن ترتيب الوصلات الأوسع، بشرط التحقق من أبعادها وتصنيف الضغط ونوع الوصلة ومتطلبات التقييد للخط المحدد.

تُعد مراقبة التصنيع مهمة أيضاً قبل وصول الوصلة إلى الموقع. تدمج Shanxi Datong Foundry Co.,Ltd.، الواقعة في حديقة تشواندي الصناعية، مقاطعة زيتشو، عمليات الصهر والسباكة لأنابيب الحديد المطاوع والوصلات وحلقات الإحكام المطاطية. وبالنسبة للمشترين وفرق المشاريع، يمكن لمسار الإنتاج المتكامل أن يجعل تنسيق المواد وهندسة الوصلات ومكونات الإحكام أكثر مباشرة، لكن يجب أن يظل الفحص عند الاستلام قائماً على المواصفات المعتمدة بدلاً من الافتراضات المتعلقة بالمنشأ.

أكثر سجلات الفحص فائدة هو السجل العملي: تحديد الوصلة، وتدوين موقعها أو نقطة تركيبها المقصودة، وتوثيق القياسات والنتائج المرئية، والاحتفاظ بالشهادات أو سجلات الاختبار ذات الصلة، وتصوير أي حالة عدم مطابقة قبل التصحيح. يؤدي ذلك إلى إنشاء مسار تسليم يمكن الاستناد إليه، ويمنح فرق الصيانة معلومات ذات معنى إذا تمت إعادة فحص وصلة التفرع بعد سنوات.

بالنسبة للشبكات الحرجة للسلامة، لا تُفرج عن وصلة للتركيب إلا بعد مراجعة توافق التصميم وحالة المسبوكات وسلامة الوصلات والأنظمة الوقائية والتحضير للاختبار معاً. فالفرع هو الموضع الذي قد تجتمع فيه عدة انحرافات صغيرة. واكتشافها قبل الردم أو التشغيل التجريبي يكون عادة أبسط بكثير من تشخيص تسرب أسفل خط أنابيب يعمل.
