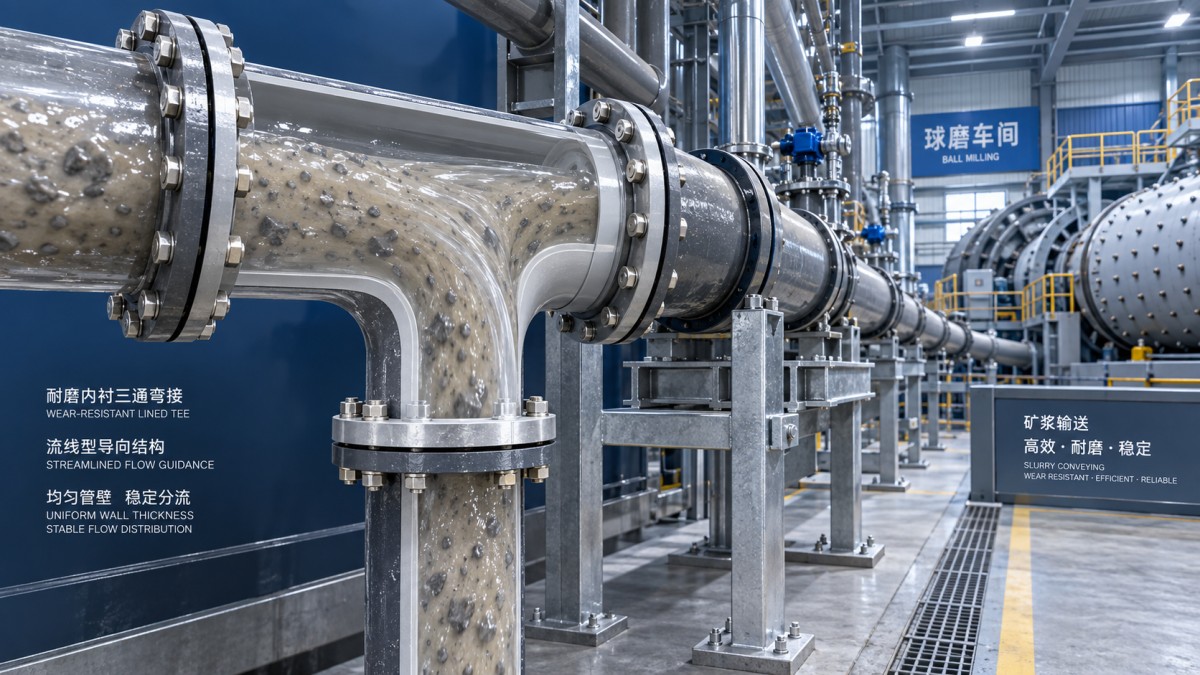

منع الاضطراب والتآكل عند وصلات الوصلات الثلاثية

في دائرة طاحونة الكرات، نادراً ما تكون وصلة ثلاثية الاتجاه مجرد تفرع بسيط. فهي نقطة يغيّر فيها الملاط أو مياه العمليات أو مياه الغسل اتجاهه، أو ينقسم، أو ينضم إلى تيار آخر. ويمكن أن يؤدي هذا التغيير إلى اضطراب أنماط التدفق فوراً. وعندما تكون السرعة عالية أو تكون المواد الصلبة كاشطة، فقد ينتج عن ذلك اضطراب موضعي، وفقدان في الضغط، وترقق في الجدران، واهتزاز، وفي النهاية تسرب يفرض توقفاً غير مناسب.

غالباً ما يلاحظ المشغّلون الأعراض قبل رؤية السبب: وصلة تحتاج إلى ترقيع متكرر، أو خط فرعي يفقد استقرار التدفق، أو ضوضاء غير معتادة عند نقطة التقاء، أو تآكل يتركز في أحد جوانب الوصلة. ويبدأ منع هذه المشكلات بالتعامل مع الوصلة ثلاثية الاتجاه كمكوّن للتحكم في التدفق، وليس مجرد موصل للأنابيب.

لماذا تتآكل وصلات التركيبات ثلاثية الاتجاه بشكل أسرع

يُشكّل السائل المتحرك عبر أنبوب مستقيم ملف سرعة يمكن التنبؤ به نسبياً. أما عند وصلة على شكل حرف T أو وصلة Y، فينقطع هذا الملف. فقد يصطدم التدفق بالجدار المقابل، أو ينفصل عن السطح، أو يدور في منطقة ميتة، أو يتصادم مع تيار آخر. وفي خدمة الملاط، تمنح كل حركة مفاجئة الجسيمات العالقة فرصة أكبر لضرب الجدار وإزالة المادة.

يُوجد أكبر تآكل عادةً عند نصف القطر الخارجي للانعطاف، ومدخل الفرع، والجدار المقابل لوصلة T المباشرة، والمناطق الواقعة مباشرة بعد وصلة غير محاذاة بشكل جيد. ويمكن لخطأ صغير في التركيب أن يتحول إلى مشكلة صيانة كبيرة لأن الملاط الكاشط يتبع المسار الضار نفسه بشكل متكرر.

قد تتعرض خطوط المياه فقط للمشكلات أيضاً. فعلى الرغم من أن المياه أقل كشطاً، يمكن للاضطراب أن يسبب تقلبات في الضغط، وخطر التجويف في الظروف غير المواتية، وإجهاداً عند الوصلات أو الدعامات. فجميع هندسة الوصلة، والتشطيب الداخلي، وظروف التشغيل عوامل مهمة.

ابدأ بمسار التدفق، وليس بوصف الكتالوج

السؤال العملي الأول هو كيفية تشغيل الخط فعلياً. هل يحمل الفرع تياراً مستمراً من الملاط، أو تدفق غسيل متقطعاً، أو وصلة أجهزة أو تصريف منخفضة الحجم؟ هل يغذي الخط الرئيسي الفرع، أم يدخل الفرع إلى الخط الرئيسي؟ تنتج هذه الترتيبات مناطق صدم مختلفة.

قد تكون وصلة T قياسية بزاوية 90 درجة مقبولة للمياه النظيفة بسرعة معتدلة، لكنها غالباً ما تكون خياراً قاسياً عندما يتعين على ملاط كثيف أن ينعطف فجأة. ويمكن لوصلة Y منحنية، أو وصلة جانبية، أو فرع ذي نصف قطر انعطاف أكبر أن يقلل من شدة الاصطدام. والهدف ليس إزالة جميع الاضطرابات—إذ لا تستطيع أي وصلة فرعية تحقيق ذلك—بل تجنب إنشاء منطقة مركزة لضرب الجسيمات.

عند تغيير تخطيط قائم، انظر إلى ما يتجاوز الوصلة نفسها. فقد يؤدي مخفض مباشرة قبل وصلة T إلى تسريع التدفق نحو نقطة الالتقاء. وقد يسبب صمام موضوع قريباً جداً في اتجاه المصب اضطراباً ثانياً قبل أن يستعيد التيار استقراره. وبالمثل، يمكن لقطعة أنبوب قصيرة ذات درجة داخلية أو حشية غير محاذاة أن تلغي فائدة تصميم وصلة أفضل.

تفاصيل التركيب التي تحدد العمر التشغيلي

ترتبط العديد من حالات الفشل المبكر بالتركيب. قبل شد وصلة ثلاثية الاتجاه، تأكد من التقاء مقاطع الأنابيب الداخلة والخارجة من دون إجبار الوصلة على موضعها. إذ يمكن لإجهاد الأنابيب أن يشوّه الوصلة، ويسبب انضغاطاً غير متساوٍ للحشية، ويضع إجهاداً إضافياً على عنق الفرع أثناء دورات الضغط.

• تحقق من محاذاة المجرى الداخلي: ينبغي أن تلتقي الأقطار الداخلية بأكبر قدر ممكن من السلاسة. فأي نهاية أنبوب بارزة، أو بطانة مزاحة، أو حافة حشية تصبح هدفاً للتدفق الكاشط.
• ادعم كل فرع: يجب ألا يحمل الفرع وزن أو اهتزاز مسار أنابيب غير مدعوم. استخدم دعامات مناسبة بالقرب من نقطة الالتقاء مع السماح بالحركة الحرارية عند الاقتضاء.
• وجّه الفرع بعناية: تجنب الأجزاء الميتة المتجهة إلى أعلى حيث يمكن أن تترسب المواد الصلبة، ما لم يكن الخط مصمماً خصيصاً للغسل. وفي دوائر الملاط، غالباً ما تكون الجيوب الراكدة بداية الانسداد والتآكل غير المتساوي.
• استخدم تسلسل الشد الصحيح: بالنسبة للوصلات ذات الفلنجات أو الوصلات الميكانيكية، شدّ بالتساوي بنمط متقاطع واتبع إجراء الوصلة المعني. فقد يؤدي التحميل غير المتساوي إلى تسرب حتى عندما تبدو المكونات سليمة.
• افحص الانتقالات الداخلية: قد تبدو الوصلة الخارجية صحيحة بينما يبقى انزياح داخلي مخفياً. وحيثما يسمح الوصول، افحص قبل التشغيل.

من المغري معالجة التسرب المستمر بتطبيق عزم شد أكبر. لكن ذلك قد يتلف المسامير، أو يشوّه المكونات، أو يسحق مواد الإحكام من دون معالجة المشكلة الحقيقية: عدم محاذاة الأنابيب، أو ضعف الدعم، أو سطح إحكام متآكل، أو ظروف ضغط تتجاوز تصميم الوصلة.

طابق مادة الوصلة وبطانتها مع الوسط

ينبغي أن يعكس اختيار المادة كلاً من الوسط المنقول ودورة التشغيل المتوقعة. فالمياه النظيفة، ومياه الصرف، والملاط المعدني الكاشط، ومياه العمليات المعالجة كيميائياً لا تفرض المتطلبات نفسها على الوصلة. ويوفر الحديد الزهر المطيل أداءً ميكانيكياً قوياً للعديد من مهام المياه والحماية من الحرائق ومياه الصرف وخطوط الأنابيب الصناعية، لا سيما عندما تكون الأحمال الخارجية ومقاومة الضغط مهمة. ومع ذلك، بالنسبة لأقسام الملاط الكاشط، ينبغي للمشغلين تقييم ما إذا كانت هناك حاجة إلى حماية إضافية من التآكل، أو بطانة داخلية مناسبة، أو مكوّن مقاوم للتآكل مصمم خصيصاً.

تستحق الطلاءات والبطانات الاهتمام نفسه الذي تحظى به المعادن الأساسية. تُستخدم بطانات الملاط الأسمنتي على نطاق واسع في تطبيقات المياه، بينما قد تناسب أنظمة الإيبوكسي بيئات التآكل المحددة. وفي منطقة طاحونة الكرات، يكون السؤال أكثر تحديداً: هل ستقاوم البطانة الحجم الفعلي للجسيمات، وتركيز المواد الصلبة، ودرجة الحرارة، ودرجة الحموضة، وسرعة التدفق؟ قد لا يكون الطلاء المختار لمقاومة التآكل فقط هو الحل المناسب للتآكل الانزلاقي الشديد.

بالنسبة لمياه المرافق وخطوط العمليات المساندة حول الطاحونة، يمكن لأنابيب الحديد الزهر المطيل المختارة بشكل مناسب أن توفر أساساً متيناً. تقوم شركة Shanxi Datong Foundry Co., Ltd. بتصنيع أنابيب الحديد الزهر المطيل، والتركيبات، وحلقات الإحكام المطاطية من خلال عمليات صهر وسباكة متكاملة. وتغطي مجموعة تصدير أنابيب الحديد الزهر المطيل ISO2531 وEN545 الخاصة بها المقاسات الاسمية من 80 mm إلى 2600 mm، وهي مخصصة لتطبيقات تشمل إمدادات المياه البلدية، والحماية من الحرائق، ومياه الصرف، وخطوط الأنابيب الصناعية. وينبغي اختيار خيارات الحماية المتاحة، مثل الزنك المعدني مع طلاء بيتوميني، أو بطانة الملاط الأسمنتي، أو طلاء الإيبوكسي، وفقاً لبيئة الخدمة وليس بناءً على المظهر فقط.

تحكم في السرعة قبل أن تتحكم هي في الوصلة

تُعد السرعة أحد أقوى عوامل التآكل. فمع ارتفاع السرعة، ترتفع طاقة صدم الجسيمات بسرعة، وخاصةً عندما ينعطف التيار بحدة. وتعتمد سرعة التشغيل الصحيحة على خصائص الملاط وهدف العملية، لذا ينبغي تحديدها وفقاً لمتطلبات تصميم العمليات والأنابيب في المنشأة. وما يمكن للمشغلين فعله هو مراقبة الظروف التي تدفع التدفق إلى ما يتجاوز نطاقه المقصود: الصمامات المغلقة جزئياً، أو تغييرات غير متوقعة في المضخة، أو انسداد الخطوط المتوازية، أو تغير كثافة الملاط.

قد تشير الزيادة المفاجئة في الضغط التفاضلي عبر ترتيب الفروع إلى تقييد أو تراكم أو فشل داخلي آخذ في التطور. لا تفترض أن المضخة هي المصدر الوحيد للمشكلة. إذ يمكن لوصلة ثلاثية الاتجاه متآكلة أن تغيّر تقسيم التدفق، كما يمكن لترسب متراكم أن يعيد توجيه التيار نحو جدار معرض للخطر.

إجراء فحص ميداني يكتشف التآكل مبكراً

يكون الفحص أكثر فائدة عندما يكون مستهدفاً. أثناء فترات التوقف المخططة، افحص مناطق الصدم المعروفة بدلاً من البحث فقط عن التسرب الخارجي الواضح. تحقق من ترقق الجدران، وفقدان الطلاء، وآثار الصدأ حول الوصلات، والفلنجات المشوهة، والدعامات المفكوكة، وعلامات الاهتزاز في الأماكن التي تلامس فيها الأنابيب الهياكل الفولاذية.

عندما يسمح النظام بذلك، قارن قراءات سماكة الجدار عند مدخل الفرع، والانعطاف الخارجي، ومسار المصب بقراءات من جزء مستقيم قريب. فالنمط يروي قصة. قد يشير الفقدان المنتظم إلى تآكل أو تأكل عام؛ أما الفقدان الموضعي الحاد فعادةً ما يشير إلى اضطراب أو عدم محاذاة أو اصطدام مباشر. سجل هذه الملاحظات مع ظروف التشغيل، مثل سرعة المضخة والكثافة والساعات منذ الفحص السابق. وعلى مدى عدة دورات صيانة، يصبح هذا السجل أكثر فائدة بكثير من استبدال الوصلات بعد حدوث الفشل فقط.

معالجات شائعة قد تزيد المشكلة سوءاً

إضافة فرع أصغر بهدف «زيادة الضغط» هي فكرة خاطئة شائعة. فقد يؤدي تقييد الفرع إلى زيادة السرعة الموضعية وتفاقم التآكل. ومن المعالجات الضعيفة الأخرى وضع رقعة صلبة فوق منطقة خارجية متآكلة مع ترك عائق التدفق الداخلي دون تغيير. فقد تحافظ الرقعة على الضغط مؤقتاً، لكن التيار الكاشط يستمر في مهاجمة الموقع نفسه.

كما أن استبدال وصلة T فاشلة بمكوّن مماثل من دون مراجعة المحاذاة واتجاه التدفق يكرر المشكلة الأصلية. فإذا تآكل أحد جوانب كل بديل أولاً، فإن الوصلة تقدم دليلاً واضحاً على أن ترتيب الأنابيب يحتاج إلى اهتمام.

حافظ على استقرار الوصلة مع مرور الوقت

تنتج وصلة ثلاثية الاتجاه موثوقة من عدة قرارات متواضعة تعمل معاً: هندسة مناسبة لاتجاه التدفق، ومادة وبطانة متوافقتان مع الوسط، ومحاذاة داخلية سلسة، ودعم كافٍ، وفحص منتظم لمناطق التآكل المتوقعة. ولا يُعد أي من هذه الإجراءات كبيراً بمفرده. لكنها مجتمعة تقلل احتمال أن تصبح منطقة صغيرة ذات تدفق مضطرب مصدراً لفقدان الملاط، أو عدم استقرار الضغط، أو توقف غير مخطط للطاحونة.

بالنسبة للمشغلين، فإن المعيار العملي بسيط: ينبغي أن يحمل الفرع تدفقه المقصود من دون تسرب مرئي، أو اهتزاز غير طبيعي، أو تراكم للمواد الصلبة، أو تآكل متكرر في الموقع نفسه. وعند ظهور أي من هذه العلامات، افحص مسار التدفق مبكراً. فعادةً ما يكون التصحيح في الوقت المناسب عند وصلة ثلاثية الاتجاه واحدة أسهل بكثير من التعامل مع وصلة فاشلة في منتصف الإنتاج.
