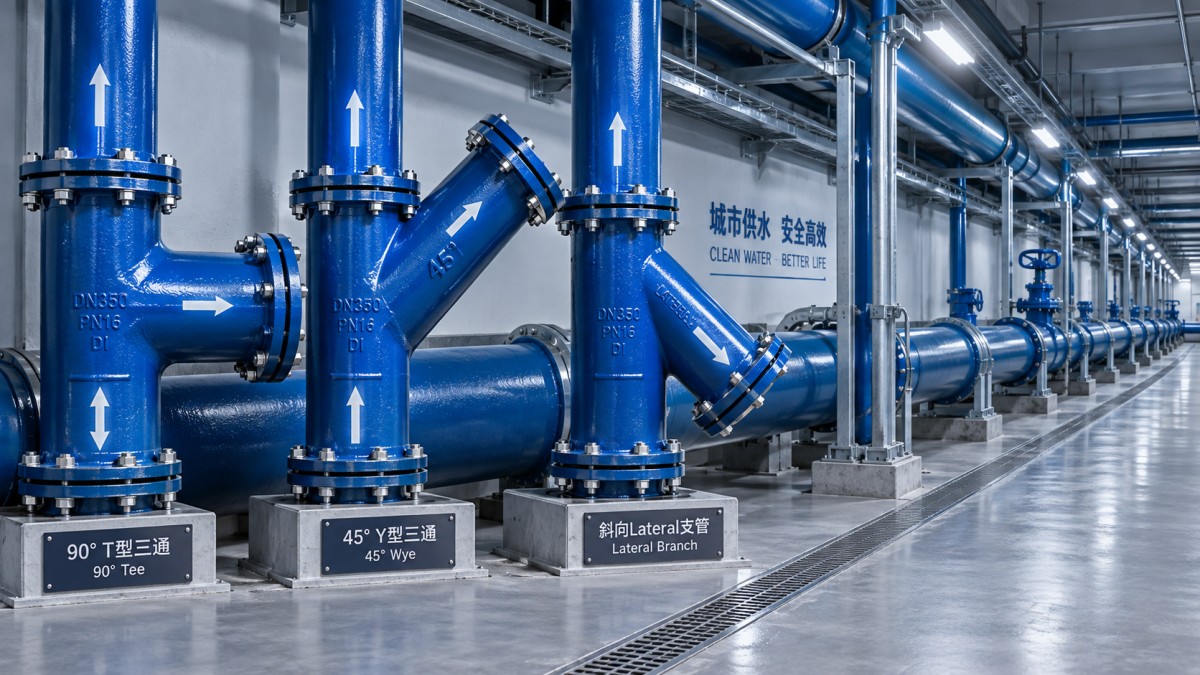

وصلات ثلاثية الاتجاهات: متى تستخدم وصلات الأنابيب على شكل تي أو واي أو جانبية

يجب اختيار وصلة ثلاثية الاتجاهات انطلاقًا من مسار التدفق إلى الخارج، وليس من رمز الرسم إلى الداخل. يمكن لوصلة T ووصلة Y والوصلة الجانبية جميعها ربط أنبوب رئيسي بخط فرعي، لكنها تفرض تغيرات مختلفة في الاتجاه، وتتطلب مساحات تركيب مختلفة، وتنتج عنها آثار هيدروليكية وتشغيلية مختلفة. قد يتناسب الاختيار الخاطئ من الناحية المادية، لكنه قد يسبب فقدان ضغط غير ضروري، أو مناطق معرضة لترسب الرواسب، أو صعوبة الوصول إلى الصمامات، أو تخطيطًا يتعارض مع تقييد قوى الدفع ومسافات الصيانة.

بالنسبة لشبكات مياه الحديد المطاوع، فإن التمييز الأول واضح: استخدم وصلة T عندما يجب أن يغادر الخط الفرعي الخط الرئيسي بزاوية تقارب 90 درجة؛ واستخدم وصلة Y عندما ينبغي أن ينقسم التدفق أو يندمج عبر مسار زاوي أكثر انسيابية؛ واستخدم وصلة جانبية عندما تحدد هندسة المسار زاوية الخط الفرعي بدلًا من تفرع عمودي أو متماثل قياسي. وتحدد التفاصيل الكامنة وراء هذا التمييز ما إذا كانت الوصلة المختارة تدعم المتطلبات الهيدروليكية والإنشائية ومتطلبات دورة حياة المشروع.

وصلة T هي وصلة تخطيط قبل أن تكون وصلة هيدروليكية

تنشئ وصلة T فرعًا بزاوية قائمة مع أنبوب المسار. وعادةً ما تكون الخيار العملي عندما يتعين على خط توزيع رئيسي تغذية شارع جانبي أو منطقة خدمة أو خط تغذية لصنبور حريق أو خط عمليات أو غرفة صمامات تقع بشكل متعامد مع مسار النقل أو التوزيع. وفي الأعمال البلدية المدفونة، غالبًا ما تتوافق هذه الهندسة مع شبكات الطرق وحدود القطع، ولهذا تبقى وصلات T شائعة حتى عندما ينتج عن التوصيل الزاوي انتقال تدفق أكثر سلاسة.

القيد الرئيسي هو الانعطاف المفاجئ. إذ يجب أن يغير الماء الداخل إلى الفرع اتجاهه بشكل حاد، بينما يمر التدفق المستمر عبر الأنبوب الرئيسي بمحاذاة فتحة الفرع. وينتج عن ذلك اضطراب موضعي أكبر مقارنةً بالفرع الزاوي، وقد يؤدي إلى معامل فقد موضعي أعلى. ولا يكون هذا الفقد حاسمًا تلقائيًا: ففي فرع قصير ذي تدفق منخفض أو متقطع، قد يكون تأثيره محدودًا على أداء النظام. لكنه يصبح أكثر أهمية عندما يحمل الفرع تدفقًا مستمرًا كبيرًا، أو عندما يكون الضغط المتاح محدودًا، أو عندما يجب أن تتغلب المضخات على الفواقد التراكمية عبر شبكة طويلة.

تستحق وصلة T أيضًا مراجعة أدق عند توقع التدفق العكسي أو الانعكاسات المتكررة للتدفق أو الظروف العابرة. ولا ينبغي التعامل مع الفرع والمسار باعتبارهما متكافئين هيدروليكيًا لمجرد تشابه أقطارهما الاسمية. ويجب أن يتضمن الحساب التصميمي اتجاه التدفق المقصود، وطلب الفرع، وموضع الصمام، وسيناريوهات التشغيل. بالنسبة لفرع كبير على خط نقل رئيسي، قد تؤثر هندسة وصلة T في توزيع الضغط بما يكفي لتبرير ترتيب مختلف أو انتقال أكثر تدرجًا.

من ناحية التنفيذ، غالبًا ما تكون وصلة T أقل الوصلات ثلاثية الاتجاهات تعقيدًا في التوقيع. فمن السهل تحديد اتجاه فرعها، ويمكن للتوصيلات المتعامدة تبسيط تخطيطات الغرف. لكن هذه البساطة الظاهرية قد تخفي مشكلة في التقييد. فالضغط الداخلي يؤثر في الفرع، وتغيرات اتجاه الأنبوب تولد قوى غير متزنة. ويجب تصميم تقييد الوصلات أو كتل الدفع أو ترتيبات التثبيت المعتمدة الأخرى وفقًا لتكوين الوصلة الفعلي، وفئة الضغط، وظروف التربة، وأي احتمال لتجاوز ضغط الاختبار ضغط التشغيل العادي.

لماذا لا تكون وصلة Y مجرد «وصلة T أفضل»

تجمع وصلة Y التدفق أو تفصله عبر أذرع زاوية، عادةً بزاوية تقارب 45 درجة، رغم أن التكوين المتاح يعتمد على نظام الوصلات ومواصفات المشروع. ويقلل مسارها الأكثر انسيابية من شدة تغير الاتجاه مقارنةً بوصلة T بزاوية 90 درجة. وهذا يجعلها مفيدة عندما يُتوقع أن يحمل الفرع تدفقًا ذا أهمية ويمكن للمسار المادي استيعاب الزاوية.

تشمل التطبيقات النموذجية انقسام خط أنابيب يتبع ممرات متباعدة، أو ترتيبًا مرتبطًا بالجاذبية حيث يكون الدمج الأكثر سلاسة مهمًا، أو شبكة مضغوطة يكون فيها تقليل الاضطراب الموضعي مستحقًا للمساحة الإضافية. وفي أعمال نقل المياه، قد تكون وصلة Y مفضلة عندما لا يكون الفرع مجرد مأخذ صغير، بل خطًا مهمًا تشغيليًا يجب أن يستقبل أو يعيد التدفق مع فقد طاقة يمكن التحكم فيه.

ومع ذلك، تغير وصلة Y التخطيط المدني. إذ يمتد فرع بزاوية 45 درجة لمسافة أطول على طول الخط الرئيسي مقارنةً بفرع وصلة T، وقد يتداخل مع عبور طريق أو حدود ارتفاق أو حفرة صمام أو منطقة فصل مرافق. كما يمكن أن تنقل الصمامات ونقاط الصيانة بعيدًا عن الموقع المفترض في المخطط الأصلي. ولا يبرر التحسن الهيدروليكي وصلة تفرض عرض حفر غير مقبول، أو تتعارض مع المرافق القائمة، أو تمنع الوصول إلى صمامات العزل.

قد يكون مصطلح «وصلة Y» مضللًا أيضًا في مستندات الشراء. فبعض الأطراف تستخدمه على نطاق واسع لأي فرع زاوي، بينما قد يميز المصنعون والمعايير بين وصلات Y المتساوية، ووصلات Y المخفضة، ووصلات الزوايا المحددة. يجب أن توضح الرسومات الأقطار الاسمية للمسار والفرع، والزاوية المطلوبة، ونوع التوصيل النهائي، ومتطلبات الضغط، ومتطلبات الطلاء أو التبطين، والمعيار ذي الصلة، لا أن تكتفي بتعريف المكوّن على أنه وصلة Y.

تحل الوصلات الجانبية مشكلات المحاذاة، لكن يجب تحديد الزاوية

الوصلة الجانبية هي وصلة فرعية زاوية تُستخدم عندما لا يغادر الفرع الخط الرئيسي بزاوية 90 درجة. وفي العديد من المواصفات، يشير مصطلح «جانبية» خصوصًا إلى فرع بزاوية 45 درجة، لكن الكلمة وحدها لا توفر معلومات هندسية كافية. فقد يتطلب المشروع زاوية فرع محددة تبلغ 30 درجة أو 45 درجة أو غيرها، للمحاذاة مع ممر، أو لتجنب عائق، أو للدخول إلى غرفة، أو للاتصال بخط لا يمكن تغيير موضعه.

تكمن القيمة العملية للوصلة الجانبية في أنها تستطيع تقليل عدد الأكواع اللازمة للوصول إلى محاذاة الفرع. وقد يؤدي تقليل عدد الوصلات إلى تقصير وقت التركيب، وتقليل عدد الوصلات، وتبسيط ترتيب التقييد. ومع ذلك، ينبغي تأكيد هذه الفائدة مقابل سلسلة المحطات الفعلية وملف المناسيب. فقد يحل الفرع الزاوي تعارضًا في المخطط الأفقي بينما ينشئ مشكلة في المناسيب، لا سيما عندما تكون متطلبات عمق التغطية أو خلوص التقاطعات أو تنفيس الهواء صارمة.

غالبًا ما تُختار الوصلات الجانبية في مرحلة متأخرة من التصميم بعد تحديد تعارض مع مرفق. وهذا أمر محفوف بالمخاطر إذا عومل الاستبدال كتعديل رسومي. فتغيير وصلة T إلى وصلة جانبية يغير موقع خط مركز الفرع، وطول القطعة المتاح، وموضع الصمام، وهندسة الحفر، واتجاه الدفع. وقد يتطلب أيضًا أطوال قطع أنابيب ورسومات ورشة معدلة. لذلك ينبغي حسم القرار قبل الإفراج عن المواد، لا تركه للارتجال في الموقع.

قيّم الوصلة في اتجاه التدفق الفعلي

يصبح اختيار الوصلات ثلاثية الاتجاهات أكثر تطلبًا عندما يمكن لخط الأنابيب أن يعمل في أكثر من اتجاه واحد. فقد يكون التكوين الذي يعمل جيدًا كفرع متشعب أقل ملاءمة عند اندماج تدفقين، خصوصًا عند السرعات غير المتساوية. وينبغي لفريق التصميم تحديد التدفق العادي، واتجاه الإمداد في حالات الطوارئ، واتجاه الغسل، وحالات تشغيل المضخات، وأي استخدام مخطط للربط البيني. وهذا مهم بشكل خاص للأنظمة المصممة للعزل القطاعي، لأن الفرع الذي يكون عادةً امتدادًا منخفض التدفق قد يصبح مسار إمداد أثناء الصيانة أو حالات الانقطاع.

ينبغي أن تتضمن النمذجة الهيدروليكية فواقد الوصلات عندما يكون الفرع مؤثرًا في أداء الضغط. ولا ينبغي نقل افتراضات الفقد العامة دون التحقق من أنها تمثل الهندسة ذات الصلة وتقسيم التدفق واتجاهه. ولا يقتصر الفرق بين وصلة T المتساوية ووصلة T المخفضة ووصلة Y والوصلة الجانبية على زاوية الفرع؛ إذ تؤثر نسبة الأقطار وتوزيع السرعات أيضًا في الفواقد الموضعية.

توافق المواد مسألة تحكم بالمشروع

بالنسبة لخطوط أنابيب الحديد المطاوع، يجب أن تتوافق الوصلة مع نظام الأنابيب عند الوصلة وكذلك في المقاس الاسمي. تأكد من توافق الوصلة المقبسية أو الفلنجية أو الميكانيكية أو المقيدة؛ ونطاق القطر الخارجي للأنبوب؛ ونوع الحشية؛ والطلاء والتبطين؛ وفئة الضغط؛ ومتطلبات الحماية من التآكل. وقد تؤدي وصلة قريبة من حيث الأبعاد لكنها خارج النظام المحدد إلى تعطيل تسلسل التركيب أو إلى الحاجة لقطع انتقالية غير مخطط لها.

وهذا ذو صلة خاصة عند توصيلأنبوب مياه من الحديد المطاوع بفرع ذي قطر مختلف أو متطلبات ضغط مختلفة أو وصلة نهائية مختلفة. فالفرع المخفض ليس فكرة لاحقة. وينبغي تقييم التخفيض مع مراعاة سرعة الفرع المتوقعة وترتيب الصمامات ومتطلبات الصيانة. فقد يلبي الفرع صغير الحجم حساب الطلب قصير الأجل، بينما يسبب سرعة مفرطة أو مرونة تشغيلية مستقبلية محدودة.

يجب اتباع المعايير المشار إليها في وثائق المشروع بدقة. وحسب السوق والنظام، قد تُحدد أنابيب ووصلات الحديد المطاوع وفق معايير مثل ISO 2531 أو EN 545 أو AWWA C110/A21.10 أو AWWA C153/A21.53. ولا تلغي هذه المراجع الحاجة إلى التحقق من الأبعاد الفعلية للوصلة، وظروف الضغط المسموح بها، وتفاصيل الوصلات. ويُعد خلط المكونات من عائلات معايير مختلفة دون مراجعة توافق موثقة مصدرًا متكررًا للتأخير في الموقع.

ينبغي اتخاذ القرار قبل تثبيت قائمة المواد

يبدأ تسلسل قرار مفيد بوظيفة الفرع. فإذا كان الفرع متعامدًا ومتواضعًا هيدروليكيًا، تكون وصلة T عمومًا الحل المباشر. وإذا كان يجب أن ينقسم أو يندمج تدفق كبير عبر مسار قطري متاح، فإن وصلة Y تستحق التقييم. وإذا كان المسار يفرض خروجًا محددًا غير متعامد، فقد تلغي الوصلة الجانبية الأكواع غير الضرورية، شريطة تحديد زاويتها الدقيقة وكامل الهندسة اللاحقة.

قبل الاعتماد، ينبغي التحقق من الوصلة ثلاثية الاتجاهات المختارة مقابل أربع حقائق في الرسومات: الواجب الهيدروليكي في التشغيل العادي والطارئ؛ وخط مركز الفرع ومنسوبه الفعليان؛ ومتطلبات الصمامات والغرف والوصول؛ وتصميم التقييد عند الوصلة. وهذه المراجعة أكثر قيمة من الاختيار بناءً على التكلفة الأولية للوحدة. فقد يصبح المكوّن الأقل تكلفة الخيار الأعلى تكلفة إذا تسبب في إعادة تصميم غرفة يمكن تجنبها، أو وصلات إضافية، أو تركيب صعب، أو تقييد هيدروليكي مستمر.

وصلات T ووصلات Y والوصلات الجانبية ليست رموزًا قابلة للتبادل. إنها قرارات تتعلق بكيفية نقل خط الأنابيب للتدفق، وامتصاصه لقوى الضغط، وشغله للموقع، وبقائه قابلًا للخدمة بعد إغلاق الخندق.
