لماذا تتسرب الصمامات الكروية بعد التشغيل المتكرر وكيف يمكن للمشغلين إصلاحها

إن صمام الكرة الذي يحافظ على الضغط عند تركيبه حديثًا ولكنه يتسرب بعد الفتح والإغلاق المتكرر نادرًا ما يتعطل لسبب بسيط واحد. إذ يؤدي التدوير المتكرر إلى تغيير ظروف التلامس بين الكرة والمقاعد وأختام الساق والحشوة والمشغّل. ويهم موضع التسرب: فتسرب وصلة جسم الصمام، وتسرب الساق، وتسرب المقعد في جهة المصب تشير إلى أعطال مختلفة وتتطلب إجراءات تصحيحية مختلفة.

تتمثل القاعدة الأهم في تحديدمكان حدوث التسرب قبل شد البراغي أو إضافة حشوة أو استبدال الصمام بالكامل. فالصمام الذي يسمح بمرور المائع عند إغلاقه يعاني من مشكلة في سطح الإحكام. أما خروج المائع حول الساق فيشير إلى تلف الحشوة أو الحلقات O أو سطح الساق. وعادةً ما يكون التسرب عند الفلنجات أو النهايات الملولبة أو وصلة الجسم مشكلة في التركيب أو الحشية أو الربط بالبراغي أو حدود الضغط، وليس عطلًا في الكرة نفسها.

لماذا يغيّر التدوير المتكرر أداء إحكام الصمام

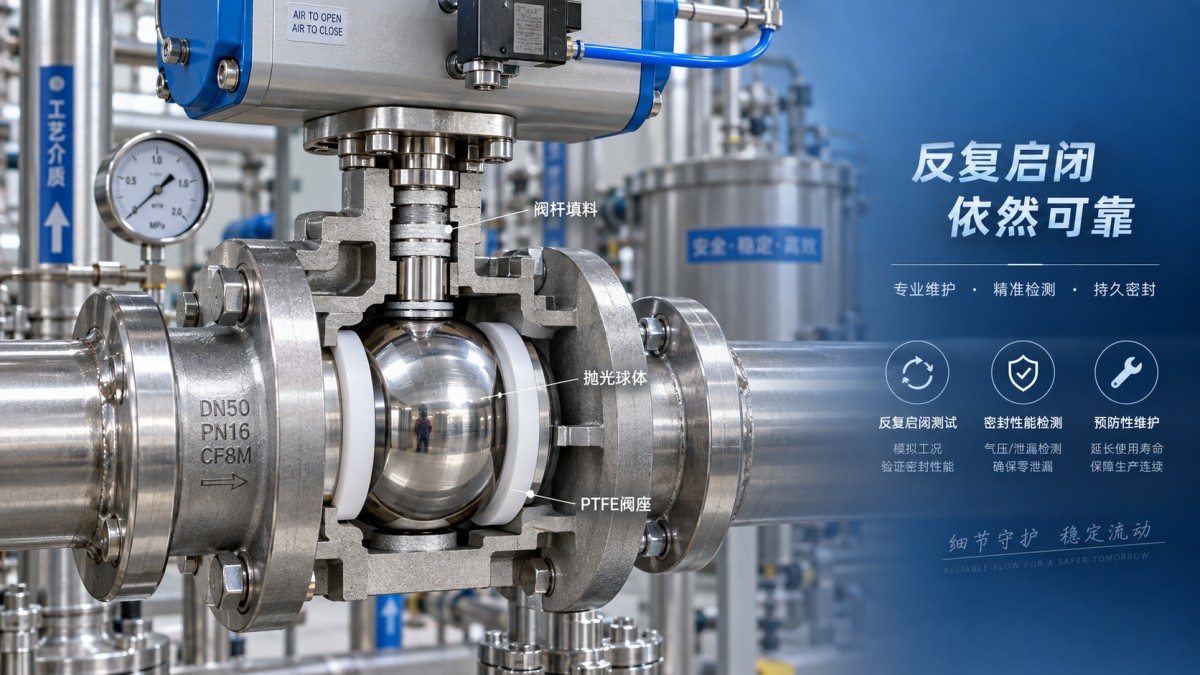

يحكم صمام الكرة الإغلاق عندما تُضغط المقاعد المرنة على السطح الكروي المصقول للكرة. وخلال كل دورة، تدور الكرة فوق تلك المقاعد. وفي ظروف التشغيل النظيفة والمتوافقة، تكون هذه الحركة مضبوطة ومنخفضة التآكل. أما في الأنظمة الفعلية، فقد تؤدي الجسيمات وتقلبات الضغط والتغيرات الحرارية وعزم التشغيل المفرط والمواد غير المناسبة إلى إتلاف واجهة الإحكام تدريجيًا.

تظهر كثير من التسربات بعد التدوير لأن الصمام شُغّل تحت ضغط تفاضلي، وليس لمجرد بلوغه عددًا معينًا من الدورات. إذ يتعين على الصمام الذي يغلق في مواجهة ضغط مرتفع أن يدفع الكرة عبر حمل مقعد أكبر بكثير. وإذا كان المشغّل كبيرًا أكثر من اللازم أو تم تمديد المقبض اليدوي للحصول على عزم إضافي، فقد تُدار الساق والكرة إلى ما بعد الموضع اللازم للإحكام الآمن. وقد يؤدي ذلك إلى تشويه المقاعد اللينة أو خدش الكرة أو زيادة الحمل على حشوة الساق.

كما يسبب التشغيل الجزئي المتكرر مشكلة أخرى. فصمامات الكرة القياسية مصممة أساسًا للعزل بنظام الفتح/الإغلاق. وقد يؤدي إبقاء الكرة مفتوحة جزئيًا لأغراض الخنق إلى توليد سرعة موضعية عالية واضطراب عند حافة المقعد. وفي السوائل الحاملة للمواد الصلبة، يسرّع ذلك التآكل. وفي خدمة الغاز، قد يسبب انخفاض الضغط عبر صمام مفتوح جزئيًا ضوضاء واهتزازًا وتلفًا في المقعد. وبمجرد تآكل حافة الإحكام، قد يبدو الصمام وكأنه يُغلق بصورة طبيعية مع السماح بتجاوز داخلي.

طابق نمط التسرب مع العطل المحتمل

يمكن لفحص سريع في ظروف آمنة ومعزولة أن يمنع الاستبدال غير الضروري. خفّض الضغط، وصَرّف أو هوِّ الخط حسب متطلبات الخدمة، وتأكد من تحرير الطاقة المخزنة في المشغّل قبل تفكيك أي جزء يحتوي على ضغط.

• تسرب عبر الصمام المغلق: تشمل الأسباب المعتادة المقاعد المتآكلة أو المنتفخة كيميائيًا، أو أسطح الكرة المخدوشة، أو الحطام المحصور بين الكرة والمقعد، أو اتجاه الصمام غير الصحيح للخدمة، أو التلف الناتج عن الإغلاق بعزم مفرط.
• تسرب حول الساق أثناء الحركة: يشير ذلك غالبًا إلى ارتخاء ضبط الحشوة، أو تآكل الحشوة، أو تلف الحلقات O للساق، أو خدش الساق، أو انحراف الساق الناتج عن عدم محاذاة المشغّل.
• تسرب من وصلة الجسم: في التصميمات ذات القطعتين أو الثلاث قطع، افحص أختام الجسم، وحالة المثبتات، وتسلسل شد البراغي، والتآكل عند الوصلة، وما إذا كانت الدورات الحرارية قد خفضت انضغاط الحشية.
• تسرب عند وصلات الأطراف: يكون تلف حشية الفلنجة، أو الحمل غير المتساوي على البراغي، أو إجهاد الأنابيب، أو سوء إحكام القلاوظ، أو تأثيرات حرارة اللحام، أو عدم المحاذاة أكثر احتمالًا من وجود عيب داخلي في الصمام.

لا تفترض أن التسرب الخارجي البسيط غير ضار. إذ قد يتفاقم تسرب الساق بسرعة إذا تعرضت الحشوة للتآكل في كل مرة يتم فيها تدوير الصمام. كما يمكن أن يسبب التسرب الداخلي مخاطر تشغيلية عند افتراض العزل قبل الصيانة أو أخذ العينات أو العمل على المعدات في جهة المصب.

غالبًا ما يكون تآكل المقعد هو السبب الحقيقي للتسرب الداخلي

توفر المقاعد اللينة، مثل PTFE وغيرها من المواد القائمة على البوليمرات، إغلاقًا موثوقًا في كثير من الخدمات، لكن أداءها يعتمد على التوافق الكيميائي والضغط ودرجة الحرارة ونظافة الوسط. وقد يصبح المقعد لينًا أكثر من اللازم عند درجات الحرارة المرتفعة، أو يتصلب أو يفقد مرونته بعد التعرض للمواد الكيميائية، أو يتعرض للزحف البارد تحت حمل مستمر. ولا تكون أي من هذه التغيرات واضحة دائمًا من خارج الصمام.

تُعد المواد الصلبة الكاشطة ضارة بصفة خاصة. إذ يمكن أن تنحصر القشور وخبث اللحام والصدأ والرمل ودقائق المحفز وشظايا الحشيات الموجودة في المنبع بين الكرة الدوارة والمقعد. ويمكن لجسيم صلب واحد أن يترك خدشًا محيطيًا على الكرة. ولأن الكرة تدور عبر منطقة الإحكام نفسها في كل تشغيل، يصبح الخدش مسارًا للتسرب لا يمكن تصحيحه بأي مقدار من قوة المقبض.

عندما يكشف الفحص عن كرة نظيفة بلا خدوش ظاهرة، ولكن الصمام لا يزال يسمح بالتجاوز، افحص شكل المقعد وتجويف المقعد. فالمقعد المسطح أو المبثوق أو المتشقق أو المضغوط بصورة دائمة لم يعد يحافظ على تلامس موحد. وفي الصمام القابل للإصلاح، قد يؤدي استبدال المقاعد وأختام الجسم إلى استعادة الأداء. أما في التصميم غير القابل للإصلاح، فعادةً ما يكون الاستبدال أكثر موثوقية من محاولة التعويض بعزم أعلى.

تسرب الساق: الشد ليس إصلاحًا دائمًا

تهدف حشوة الساق إلى توفير ضغط مضبوط حول الساق مع السماح بالدوران. وإذا كانت صامولة الغدة أو تابع الحشوة قابلة للضبط، فقد يوقف الضبط البسيط والمتساوي التسرب الطفيف. وينبغي أن يكون الشد تدريجيًا ومحدودًا بتعليمات الشركة المصنعة. فالضغط المفرط يزيد عزم التشغيل، ويسرّع تآكل الحشوة، وقد يجعل المشغّل يبدو صغيرًا أكثر من اللازم.

إذا استمر التسرب بعد ضبط معتدل، فافحص حالة الساق بدلًا من الاستمرار في الشد. فالساق التي بها خدوش أو تآكل أو ترسبات أو انحناء ستتلف الحشوة الجديدة سريعًا. ويكتسب انحراف الساق أهمية خاصة في الصمامات المؤتمتة. فقد تؤدي حوامل التثبيت غير المحاذاة جيدًا، أو الوصلات المرتخية، أو الأحمال الجانبية من المشغّل إلى تحميل غير متساوٍ أثناء دوران الصمام. وقد تكون النتيجة تسربًا متقطعًا يظهر في أوضاع معينة فقط.

بالنسبة للصمامات العاملة في الخدمة الحرارية، قد يحدث ارتخاء للحشوة بعد تغيرات درجة الحرارة. ومن المنطقي إعادة فحص حمل الحشوة أثناء الصيانة المجدولة، لكن التعديل المتكرر من دون تحديد سبب الحرارة والمواد لا يؤدي إلا إلى تأجيل العطل.

يمكن لمشكلات العزم أن تتلف صمام كرة مناسبًا في الأصل

لا ينبغي التعامل مع عزم التشغيل باعتباره مجرد مسألة سهولة. فقد تشير الزيادة المفاجئة في قوة المقبض أو تيار المشغّل إلى التلوث، أو انتفاخ المقعد، أو نقص التزييت في مجموعة القيادة عند الاقتضاء، أو عدم المحاذاة، أو التحميل المرتبط بالضغط. وقد يؤدي إجبار الصمام على إتمام دورة صعبة إلى ليّ الساق، أو إتلاف وصلة الساق بالكرة، أو تشويه المقاعد.

تحتاج التجميعات المؤتمتة إلى عناية خاصة. فقد يتوقف مشغّل صغير أكثر من اللازم قبل أن يصل الصمام إلى وضع الإحكام الكامل، مما يترك مسار تسرب داخلي ضيقًا. وقد يطبق مشغّل كبير أكثر من اللازم عزمًا ضارًا إذا لم تُضبط محددات المشوار بالشكل الصحيح. ويجب أن يوفر المشغّل عزمًا كافيًا عند الضغط التفاضلي ودرجة الحرارة الفعليين، وليس فقط في ظروف الاختبار من دون حمل.

قبل تغيير إعدادات المشغّل، تأكد مما إذا كان الصمام كامل المنفذ أو مخفض المنفذ، واتجاه الضغط، والوسط، وواجب الإغلاق. وقد يحتاج صمام الكرة المستخدم كجهاز تحكم إلى نوع صمام مختلف أو ترتيب تحكم مصمم لهذا الغرض. وفي الأنظمة التي تتطلب أساسًا عزلًا مدمجًا مع انخفاض أقل في الضغط، ولكنها لا تحتاج إلى تدفق بكامل المجرى، يمكن تقييمصمام الفراشة بشكل منفصل؛ ولا ينبغي اعتباره حلًا مباشرًا للتلوث أو إجهاد الأنابيب أو عدم محاذاة المشغّل.

توافق الوسط مسألة صيانة، وليس اختيارًا فقط

عندما يبدأ صمام الكرة بالتسرب بعد التعرض لمادة كيميائية جديدة للتنظيف، أو مذيب، أو مثبط، أو مائع عملية، راجع كل مادة إحكام ملامسة للوسط. فقد يظل جسم الصمام سليمًا بينما تفقد المقاعد والحلقات O والحشوة قوتها أو تنتفخ أو تنكمش أو تصبح هشة. ويمكن لدرجة الحرارة أن تغير نتيجة التوافق، لذلك قد لا تعمل مادة تؤدي جيدًا في الخدمة المحيطة بالقدر نفسه في الخدمة المسخنة.

كما أن دورات الضغط مهمة. إذ يمكن للتغيرات السريعة في الضغط أن تدفع مواد المقعد إلى الخلوصات أو تولد إجهادًا متكررًا عند حافة المقعد. وفي خدمة الغاز، قد يتطلب ضغط التجويف المحصور في صمام مغلق تصميمًا لتخفيف ضغط التجويف، اعتمادًا على تركيب الصمام وظروف التشغيل. وهذه مسألة تصميم وسلامة ينبغي التحقق منها بالرجوع إلى وثائق الصمام بدلًا من معالجتها بتعديل ميداني.

تسلسل عملي للإجراءات التصحيحية

ابدأ بسجلات التشغيل. دوّن ما إذا ظهر التسرب بعد الصيانة أو تغيير العملية أو استبدال المشغّل أو التعرض لدرجة حرارة غير معتادة أو عملية تنظيف للخط. ثم تحقق من موضع الإغلاق الفعلي للصمام، وتأكد من أن المقبض أو مشغّل التروس أو محددات مشوار المشغّل لا تمنع الإغلاق الكامل.

بالنسبة للتسرب الداخلي، لا تغسل الخط إلا عندما تسمح بذلك حدود العملية والشركة المصنعة للصمام. فقد تزيل عملية الغسل المضبوطة الحطام المفكك، لكنها لن تصلح كرة مخدوشة أو مقعدًا مشوهًا. وإذا استمر التسرب، اعزل الصمام وافحص الكرة والمقاعد والساق وأختام الجسم. واستبدل الأجزاء التالفة باستخدام مواد مناسبة للتوليفة الفعلية للضغط ودرجة الحرارة والوسط، وليس المواد الأصلية فقط إذا كانت الخدمة قد تغيرت.

بالنسبة للتسرب الخارجي، افحص براغي الفلنجة وضبط الحشوة ومثبتات الجسم ودعم الأنابيب قبل إزالة الصمام. فقد يؤدي إجهاد الأنابيب إلى تشويه جسم الصمام أو وصلته وإفشال الحشيات الجديدة مرارًا. ويعد تصحيح المحاذاة والدعم أمرًا ضروريًا؛ وإلا فقد يعود التسرب نفسه بعد وقت قصير من إعادة التجميع.

بعد الإصلاح أو الاستبدال، دوّر الصمام في ظروف مضبوطة واختبر كلاً من التسرب الخارجي وأداء الإغلاق عند الضغط ذي الصلة. فالنتيجة المفيدة ليست مجرد صمام جاف في حالة السكون، بل إحكام مستقر بعد التشغيل المتكرر. وعندما يتم تحديد السبب الجذري—تلف المقعد، أو تلوث الوسط، أو فشل الحشوة، أو العزم المفرط، أو المواد غير المتوافقة، أو إجهاد التركيب—يصبح الإجراء التصحيحي محددًا وقابلًا للتكرار بدلًا من أن يكون تعديلًا مؤقتًا آخر.
