يمكن أن تهدد التربة المسببة للتآكل الأداء طويل الأمد لأنابيب حديد الدكتايل لإمدادات المياه، مما يجعل الحماية الخارجية جزءًا أساسيًا من تصميم خطوط الأنابيب وتقييمها الفني.
يعتمد نظام الحماية المناسب على ظروف المسار وجودة التركيب والتعرض الكهربائي. ولا يكفي قياس واحد للتربة أو اختيار طلاء واحد لإثبات كفاية الحماية في جميع المواقع.
ينبغي للمقيّمين الفنيين تقييم مقاومية التربة والرطوبة والكلوريدات والكبريتات والتيارات الشاردة معًا، ثم اختيار التدابير التي تعالج آليات التآكل الفعلية على امتداد المسار المقترح.
يمكن أن تسهم التغليفات المصنوعة من البولي إيثيلين والطلاءات الخارجية المناسبة والحماية الكاثودية عند الحاجة في إنشاء تركيبات متينة. وتعتمد فعاليتها على وضوح المواصفات وتوافق المكونات وإمكانية التحقق من ممارسات التنفيذ.
لذلك، يربط التقييم القابل للدفاع عنه بين دراسة الموقع واختيار وسائل الحماية وقبول التركيب ومتطلبات الصيانة. ويدعم هذا النهج موثوقية إمدادات المياه مع الحد من تكاليف دورة الحياة التي يمكن تجنبها.
ما ظروف التربة التي تستدعي حماية إضافية من التآكل؟
ابدأ بدراسة تستند إلى مسار الخط بدلًا من الاعتماد على عينة واحدة. فقد تتغير ظروف التربة بشدة قرب قنوات التصريف والأراضي المستصلحة والمواقع الصناعية ومناطق الردم المستورد.
قِس مقاومية التربة باستخدام طرق ميدانية أو مخبرية مناسبة، مع تسجيل ظروف الرطوبة وعمق أخذ العينات. وتشير المقاومية المنخفضة إلى سهولة تدفق التيار الكهربائي، لكنها لا تكفي وحدها للتنبؤ بالتآكل.
أدرج الأس الهيدروجيني وجهد الأكسدة والاختزال والكبريتيدات والرطوبة وظروف المياه الجوفية في التقييم. وتوفر الكلوريدات والكبريتات سياقًا إضافيًا، لا سيما عند وجود مياه جوفية مالحة أو تلوث صناعي.
لا يثبت ارتفاع محتوى الكبريتات وحده وجود تآكل متأثر بالنشاط الميكروبي. وينبغي أن يأخذ التفسير في الحسبان توافر الأكسجين والكبريتيدات والمواد العضوية وغيرها من الأدلة على ظروف تدعم النشاط الميكروبي.
افحص التغيرات الموسمية في البلل والجفاف، والخنادق سيئة التصريف، والحدود الفاصلة بين أنواع التربة المختلفة. فقد تؤدي هذه الظروف إلى نشوء خلايا تهوية تفاضلية وتآكل موضعي للحديد المكشوف.
تحقق من وجود أنظمة نقل قريبة تعمل بالتيار المستمر، ومنشآت كهربائية صناعية، وهياكل أخرى محمية كاثوديًا. ويتطلب التعرض للتيارات الشاردة تقييمًا متخصصًا، إذ قد لا يكشفه تصنيف التربة المعتاد.
استخدم، في المشاريع التي ينطبق عليها ذلك، إطار تقييم التربة المرتبط بالمعيار ANSI/AWWA C105/A21.5. وتأكد من الإصدار المحدد ومتطلبات المرفق المحلي قبل تطبيق توصياته على التصميم.
متى يكون التغليف بالبولي إيثيلين خيارًا مناسبًا؟

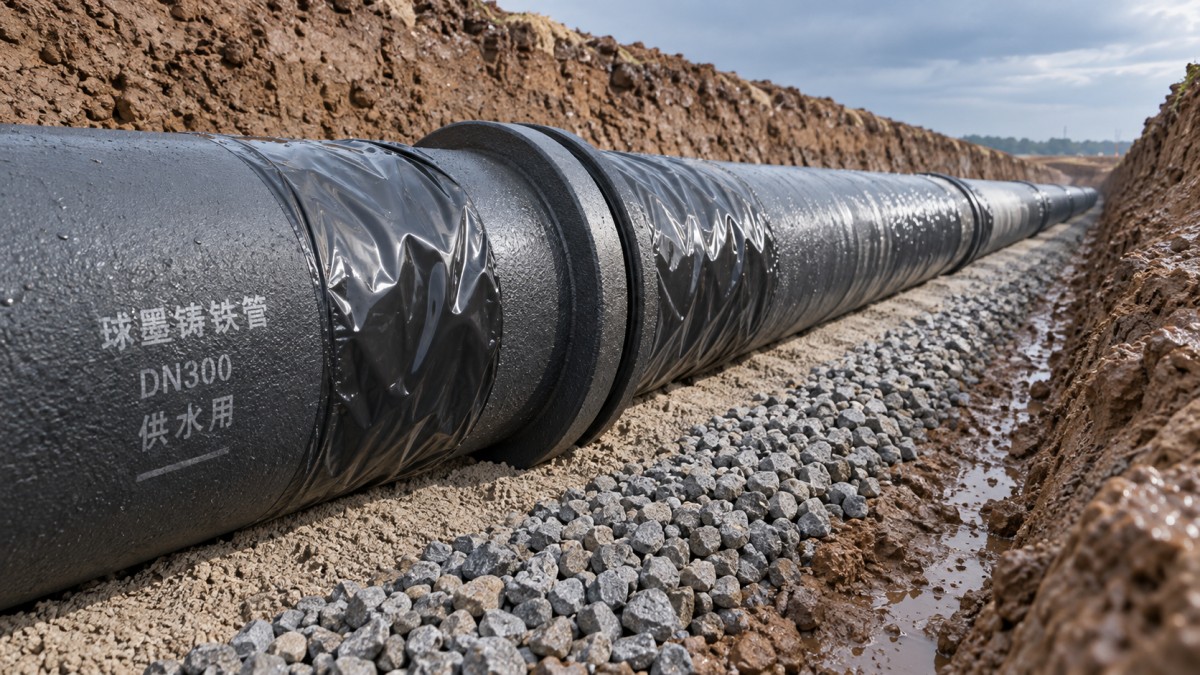

يُعد التغليف بالبولي إيثيلين طريقة شائعة للحماية الخارجية لخطوط أنابيب حديد الدكتايل في التربة العدوانية. فهو يحد من التلامس المباشر مع التربة ويقلل من تأثير التغيرات البيئية.
إنه نظام تغليف غير محكم، وليس طلاءً عازلًا للماء وملتصقًا بالأنبوب. وقد تتسرب إليه بعض الرطوبة، لذا يعتمد أداؤه على اللف الصحيح والحد من التلف.
قيّم مواد التغليف وسماكتها وأبعادها وإجراءات تركيبها وفقًا للمعيار المعمول به. وحدد معالجة جسم الأنبوب والوصلات والقطع والتجهيزات والصمامات وتوصيلات الخدمة قبل بدء الإنشاء.
ينبغي أن يُبقي التركيب الغشاء ملاصقًا للأنبوب، مع طي المواد الزائدة على النحو المناسب. وثبّت مناطق التراكب والنهايات وفقًا للإجراء المحدد من دون شد مفرط.
أصلح التمزقات والثقوب باستخدام مواد معتمدة قبل الردم. وانتبه بشكل خاص إلى مواضع ملامسة أحزمة الرفع وتجميع الوصلات وعمليات التوصيل والأجسام الحادة داخل الخندق.
عند وجود تيارات شاردة أو ظروف تعرض شديدة على نحو غير معتاد، اطلب تقييمًا من اختصاصي تآكل. وينبغي أن يعكس اختيار التغليف تلك الظروف وخبرة التشغيل الموثقة لدى المرفق.
كيف ينبغي للمقيّمين مقارنة أنظمة الطلاء الخارجي؟
ميّز بين طبقة التشطيب القياسية ونظام الحماية من التآكل المحدد. فلا ينبغي احتساب طلاء تجميلي رقيق على أنه يوفر أداءً لم يُصمم لتقديمه.
قد تشمل الخيارات، بحسب المعايير الإقليمية ومتطلبات المشروع، أنظمة قائمة على الزنك أو طبقات تشطيب واقية أو طلاءات عازلة ملتصقة. وقارن الأنظمة كاملة، بما في ذلك تجهيز السطح والإصلاحات.
اطلب أدلة على ملاءمة النظام لظروف التعرض المقترحة، بما في ذلك الالتصاق ومقاومة الصدمات ومتانة التحمل أثناء المناولة والتوافق مع التغليف عند تحديدهما معًا لحماية مسار خط الأنابيب.
حدّد تجهيز السطح وظروف التطبيق وسماكة الطلاء ومتطلبات المعالجة وطرق الفحص. وينبغي أن تحدد سجلات جودة المصنع النظام المورّد وأن تثبت امتثاله لمعايير القبول الخاصة بالمشروع.
في مهام الطحن الصناعية، توفر استخدام آلة متكاملة الوظائف طحنًا فعالًا ونتائج متسقة؛ لكن ملاءمتها لتجهيز أسطح الأنابيب تتطلب تحققًا منفصلًا وفقًا لمتطلبات الطلاء.
حدّد كيفية إصلاح تلف الطلاء عند نقاط التلامس أثناء النقل والوصلات والتعديلات الميدانية. واستخدم إجراءات معتمدة من الشركة المصنّعة، وتحقق من التوافق قبل قبول المكونات التي تم إصلاحها.
عندما ينطبق اختبار كشف العيوب في الطلاء العازل، حدّد الطريقة والجهد المناسبين لذلك النظام. ولا تفترض أن كل طبقة تشطيب خارجية تتطلب الاختبار نفسه.
متى تتطلب الحماية الكاثودية تصميمًا متخصصًا؟
قد تكون الحماية الكاثودية مناسبة عندما يكشف التقييم عن تعرض شديد أو تداخل كهربائي أو متطلبات خاصة بالمشروع. ويجب أن يراعي تصميمها الخصائص الكهربائية لخط الأنابيب والبنية التحتية المحيطة به.
لا توفر الوصلات ذات الحشيات المطاطية استمرارية كهربائية موثوقة. لذلك قد يتطلب تصميم الحماية ربطًا كهربائيًا مقصودًا وعزلًا ومحطات اختبار وتدابير لمراقبة أقسام خطوط الأنابيب كلٌّ على حدة.
ينبغي أن يحدد الاختصاصي ما إذا كانت الأنودات المضحية أو أنظمة التيار المسلط مناسبة للتركيب. ويعتمد الاختيار على الطلب على التيار وظروف التربة وخصائص الطلاء وإمكانات المراقبة التشغيلية.
قيّم التفاعل مع المرافق المعدنية القريبة وأنظمة الحماية القائمة. فقد تؤدي التصاميم غير المنسقة جيدًا إلى تداخل ينقل مخاطر التآكل إلى هيكل آخر أو قسم آخر من خط الأنابيب.
حدّد قياسات التشغيل الأولي ومعايير القبول المعمول بها وفترات الفحص. وتجنب تطبيق حدود جهد عامة دون مراعاة حديد الدكتايل ونظام الحماية المختار وظروف القياس.
إذا اقتُرح استخدام التغليف بالبولي إيثيلين والحماية الكاثودية معًا، فاشترط تصميمًا متكاملًا. وينبغي تقييم توزيع التيار وفاعلية المراقبة بدلًا من افتراض أداء مشترك.
ما المتطلبات التي ينبغي أن يتضمنها مواصفة الشراء فعليًا؟
حوّل تقييم التآكل إلى متطلبات لكل مقطع من المسار. واذكر نظام الحماية والمعايير ذات الصلة ومسؤوليات الفحص وإجراءات الإصلاح والسجلات المطلوبة قبل القبول.
افصل بين الحماية الخارجية من التآكل ومتطلبات ملامسة المياه داخليًا. ويجب أن تستوفي البطانات الداخلية ومواد منع التسرب، كلٌ على حدة، متطلبات اعتماد المشروع لمياه الشرب ومتطلبات التوافق مع الخدمة.
تُصنّع شركة Shanxi Datong Foundry Co., Ltd.، الواقعة في مجمع تشواندي الصناعي، مقاطعة تسيجو، أنابيب حديد الدكتايل وقطعها وتجهيزاتها وحلقات منع التسرب المطاطية من خلال عمليات متكاملة للصهر والسبك.
عند تقييم هذا المورد، اطلب وثائق خاصة بالمشروع تتعلق بالأبعاد والخصائص الميكانيكية والوصلات والبطانة والحماية الخارجية. ولا يثبت نطاق التصنيع وحده الامتثال لجميع متطلبات المشروع.
اطلب من الموردين تحديد نطاق الحماية حول القطع والتجهيزات والملحقات، بما في ذلك تفاصيل التجميع الميداني. وتستحق هذه الوصلات اهتمامًا خاصًا، لأن عدم اكتمال التغطية قد يقوض حماية جسم الأنبوب المناسبة فيما عدا ذلك.
اشترط إمكانية تتبع المكونات المورّدة وربطها بسجلات الفحص والمواصفات المعتمدة. وحسم أي استبدالات قبل التركيب، لا سيما عند اقتراح طلاءات بديلة أو مواد تغليف أو منتجات إصلاح بديلة في الموقع.
ما فحوصات الإنشاء الأكثر تأثيرًا في الأداء طويل الأمد؟
افحص الشحنات بحثًا عن تلف الطلاء وعيوب الغشاء ومشكلات المناولة قبل إنزال الأنبوب في الخندق. وسجّل أوجه القصور وأكمل الإصلاحات المعتمدة ما دام الوصول إليها سهلًا.
تحقق من مطابقة طبقة التأسيس والردم الأولي للتصميم. وأزل المخلفات واضبط الجسيمات الحادة التي قد تتلف وسائل الحماية أثناء الوضع أو الدمك أو حركة الأنبوب اللاحقة.
افحص الوصلات والقطع والتجهيزات وعناصر التثبيت وتوصيلات الخدمة قبل تغطيتها. وتأكد من أن التغليف وإصلاحات الطلاء والتوصيلات الكهربائية مطابقة للرسومات المعتمدة وإجراءات التركيب.
حدّد نقاط توقف إلزامية للفحص قبل ردم المقاطع الحرجة. وتوفر الصور وسجلات الإصلاح ومراجع المواقع أدلة مفيدة لفرق الصيانة المستقبلية عند التحقيق في مشكلة موضعية بخط الأنابيب.
يؤكد اختبار الضغط سلامة النظام الهيدروليكية عند بدء التشغيل؛ لكنه لا يثبت كفاية الحماية الخارجية من التآكل. وينبغي أن يشمل القبول عمليات الفحص المنفصلة المطلوبة لنظام الحماية المختار.
كيف ينبغي اتخاذ القرار النهائي بشأن الحماية؟
قارن الخيارات من حيث التكلفة بعد التركيب وجهد الفحص والصيانة المتوقعة وعواقب الأعطال. وأدرج الحفر وانقطاع الخدمة وإعادة تأهيل الطرق وقيود الوصول في التقييم الاقتصادي.
قد تكون تكلفة الحماية الأولية الأعلى مبررة عند المعابر الحيوية أو المواقع التي يصعب إصلاحها. وطبّق تدابير أقوى عندما تدعم الأدلة وعواقب الأعطال هذا الاستثمار.
تجنب ضمان عمر خدمة ثابت استنادًا إلى اسم الطلاء أو تقييم التربة وحده. فالمتانة تعتمد على التعرض وافتراضات التصميم وجودة الإنشاء وظروف التشغيل المستمرة.
تربط أفضل المواصفات لأنابيب حديد الدكتايل لإمدادات المياه بين مخاطر التآكل الموثقة ومتطلبات حماية قابلة للقياس، ثم تتحقق من هذه المتطلبات أثناء الشراء والتركيب.
اختر التغليف والطلاءات والحماية الكهربائية المتخصصة وفقًا للأدلة المستمدة من الموقع. ويوفر هذا القرار للمقيّمين الفنيين أساسًا عمليًا للموافقة والتخطيط لدورة الحياة وضمان موثوقية الخدمة.
